Перед монтажом кабельных муфт и заделок выполняют комплекс технологических операций, называемый разделкой концов кабеля или разделкой кабеля. Ее выполняют с помощью одних и тех же операций, следующих в одном и том же порядке. В зависимости от конструкции кабеля его разделка заключается в последовательном и ступенчатом удалении на определенной длине защитных покровов, брони, оболочки, экрана и изоляции.
Разделка кабеля, монтаж муфты и заделка являются единым технологическим процессом, который выполняют непрерывно с момента снятия оболочки кабеля до полной герметизации муфты или заделки.
Правильная организация рабочих мест при разделке кабеля квалифицированными электромонтерами-кабельщиками, соблюдение обязательной технологии работ, применение наборов приспособлений и инструментов обеспечивают высокое качество и надежность монтажных работ.
Разделку кабеля выполняет специализированное звено электромонтеров-кабельщиков в составе двух человек.
В соответствии с квалификационными характеристиками электромонтер-кабельщик третьего разряда выполняет разметку и разделку кабеля напряжением до 10 кВ, а также проверку их изоляции на влажность; электромонтер-кабельщик второго разряда — разделку кабеля напряжением до 1 кВ. Электромонтеры-кабельщики первого или второго разряда выполняют вспомогательные работы, например: подготовку котлованов; раскладку концов кабеля; установку монтажных приспособлений, палаток; подачу и уборку инструментов, приспособлений и материалов; заземление брони и свинцовой оболочки кабелей.
Перед началом разделки кабеля подготовляют рабочие места. Рабочее место — это зона, оснащенная необходимыми техническими средствами, в которой совершается трудовая деятельность электромонтера-кабелыцика или звена. На рабочем месте сосредоточены все материально-технические элементы производства.
При разделке кабеля, так же как и при всех последующих операциях, соблюдают чистоту рабочих мест. В противном случае это приводит к проникновению внутрь концов кабеля влаги и различных включений, снижающих электрическую прочность и долговечность муфт или заделок.
Производственная культура рабочих мест электро-монтеров-кабелыциков в основном зависит от рационального размещения наборов инструментов и приспособлений (контейнеров, сумок, подставок и т. д.), инвентаря (индивидуальных переносных вентиляторов, горелок ГИИ В, светильников местного освещения, средств связи, переносных стульев, ящиков-сидений и т. д.), устройств, обеспечивающих безопасные условия работы (санитарных постов для работающих с эпоксидным компаундом, переносных распределительных пунктов и т. д.).

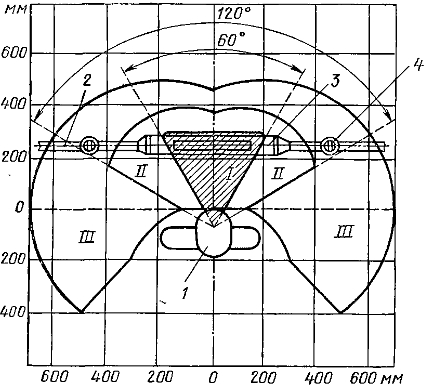

При организации рабочего места важно правильно определить величину рабочей зоны. Рабочая зона при установке корпуса соединительной эпоксидной муфты СЭ показана на рис. 62. В оптимальной зоне I и зоне легкой досягаемости II располагают наиболее важные и часто используемые инструменты и приспособления. В этих зонах выполняют все технологические операции, частота которых может достигнуть двух и более операций в минуту.
Рис. 62. Рабочая зона при установке корпуса соединительной эпоксидной муфты СЭ:
I — оптимальная зона для наиболее важных и часто используемых инструмента и приспособлений, II — зона легкой досягаемости для часто используемых инструмента и приспособлений, III — зона для редко используемых инструмента и приспособлений;
1 — электромонтер-кабельщик, 2 — кабель, 3 — соединительная эпоксидная муфта, 4 — приспособление для крепления концов кабелей и соединительной муфты
До разделки кабеля, проложенного в траншее, подготовляют котлован для размещения соединительных муфт. Правильно выполненный котлован исключает повреждение концов кабеля, позволяет укладывать его с допустимыми радиусами изгиба, а также размещать на рабочем месте палатки, приспособления, инструменты и комплекты кабельной арматуры.
Размеры котлована зависят от конструкции кабелей, их количества, а также местных условий трассы. Например, при вскрытии асфальтового покрытия котлован имеет минимальные размеры.
Вблизи от котлована устанавливают две палатки: первая — защищает рабочее место с разделываемыми концами кабеля от влаги, пыли и солнечной радиации, во второй — разогревают припой, заливочные массы, подготовляют эпоксидные компаунды и т. д. Палатки устанавливают так, чтобы вход в них находился с подветренной стороны.
Для монтажа муфт на напряжение до 10 кВ применяют палатки размером не менее 2,5х1,5 м. Организацию рабочих мест для разделки кабеля при низких температурах и предварительного прогрева обеспечивают в соответствии с установленной технологией (см. гл. IX). Прогрев концов кабелей выполняют в палатке, тепляке или другом временном сооружении. Для разделки кабелей при низких температурах окружающей среды в рабочей зоне палатки различными способами поддерживают температуру не ниже 15°С. С этой целью применяют ветроустойчивые пропано-воздушные горелки инфракрасного излучения ГИИВ, которые подключают к баллону через шланги и редуктор.

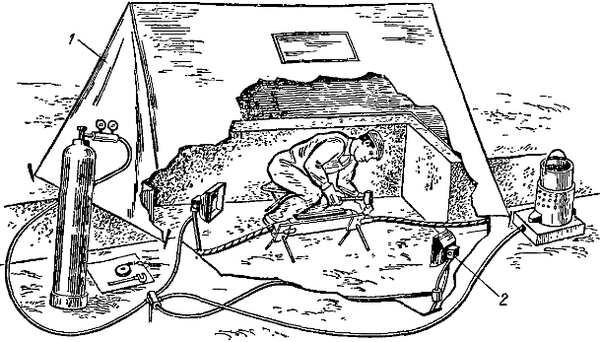

При наружной температуре до -5 °С для обогрева рабочей зоны (рис. 63) до температуры 15°С на высоте 400 мм от дна котлована достаточно одной горелки, а при -20 °С — двух горелок 2, которые располагают в двух противоположных углах палатки 1.
Рис. 63. Обогрев рабочей зоны при монтаже соединительных муфт
Ввиду того что для разделки кабеля и монтажа муфт применяют различные наборы инструментов и приспособлений, работающих на пропан-бутане (НСП, жаровни и др. для распределения газа используют распределительные рампы с индивидуальными вентилями и шлангами (рис. 64).

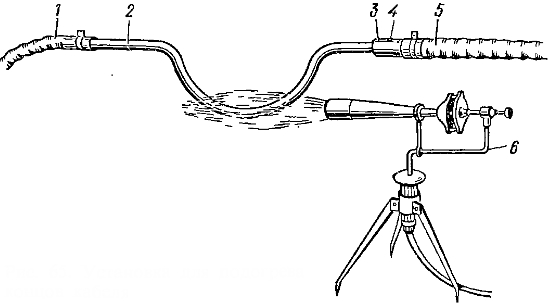

Наибольшее распространение для прогрева концов кабеля с пластмассовой изоляцией получила установка, показанная на рис. 65. На конец кабеля надевают прорезиненный шланг 5, диаметр которого в 1,5 раза больше диаметра кабеля, а длина 2 м. К свободному концу шланга с помощью муфты 3 присоединяют стальную трубу 2 и резиновый шланг 1, подключенный к компрессору. От компрессора воздух проходит к кабелю, обтекая его в прорезиненном шланге. Предварительно воздух прогревают в трубе газовой горелкой 6. Контроль за температурой нагретого воздуха осуществляют термометром, установленным в отверстии 4.
Рис. 65. Установка для подогрева концов кабеля
Использование газовых смесей в зимнее время сокращается из-за плохой испаряемости жидких газов при низких температурах. Для поддержания оптимального давления газов применяют переносную испарительную установку, газовый баллон которой может быть вынесен из палатки при температурах среды до -20 °С.
