Основные несущие строительные конструкции эстакад и галерей (колонны и балки) изготовляют из железобетона или стального проката.
Эстакады (рис. 25) и галереи (рис. 26) сооружают для двусторонней и односторонней прокладки кабелей. Двусторонние эстакады применяют для 20—30 силовых кабелей, а двусторонние галереи — для 50—60.
Эстакады и галереи подразделяют на проходные, имеющие для монтажа и обслуживания площадки (мостики) и используемые для сравнительно большого числа кабелей, и непроходные. Пролеты между опорами эстакад и галерей принимают в основном 12 и реже 6 м.

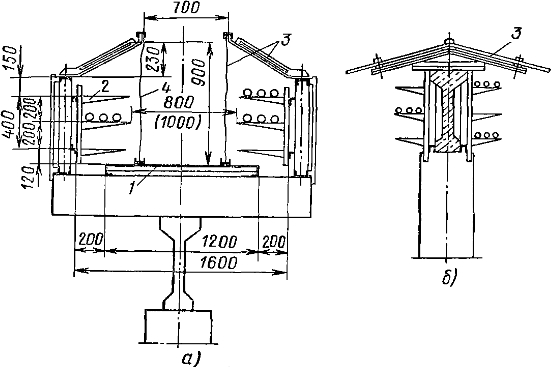

Рис. 25. Кабельные проходная (а) и непроходная (б) галереи:
1 — настил, 2 — сборная кабельная конструкция, 3 — солнцезащитная панель (козырек). 4 — ограждение (при отсутствии солнцезащитных панелей размеры указывают в скобках)
Проходные кабельные эстакады и галереи имеют лестничные входы, расстояние между которыми до 150 м. Полы (настилы) эстакад и галерей могут быть сплошными или решетчатыми. В полу галерей предусматривают монтажные проемы для подъема кабельных конструкций. Протяженные кабельные галереи разделяют на отсеки с расстоянием между ними не более 150 м и несгораемыми перегородками для локализации возможного пожара. Вводы эстакад и галерей примыкают непосредственно к зданию или через шахту. Входы на эстакады и галереи должны иметь двери с самозапи-рающимися замками.

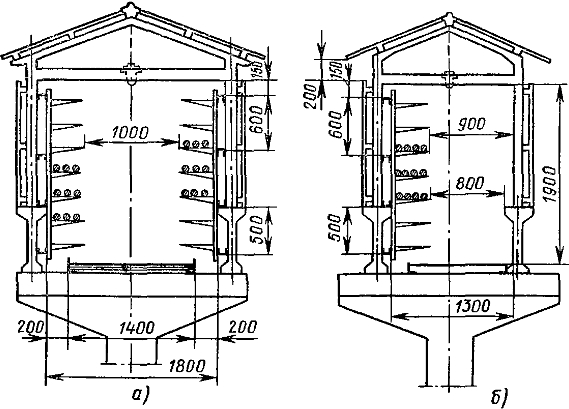

Рис. 26. Кабельные двусторонняя (а) и односторонняя (б) галереи
При пересечении кабельных эстакад и галерей с другими сооружениями расстояния в свету по вертикали от низа эстакад или галерей до этих сооружений принимают равными: до головки рельса неэлектрифицированной железной дороги 5,6 м, электрифицированной — 7,1 м, до полотна автомобильной дороги — 4,5 м, до ближайших частей надземного трубопровода — 0,5 м.
При небольшом числе кабелей и наличии на трассе эстакад с технологическими трубопроводами целесообразно кабели прокладывать вместе с трубопроводами. В этом случае не требуется сооружения специальных эстакад для кабелей и выделения отдельной полосы отчуждения.
Прокладка кабелей на эстакадах и в. галереях, несмотря на большую стоимость сооружений, находит все большее применение, так как обеспечивает высокую надежность эксплуатации кабелей, возможность быстрой замены и ремонта кабелей, лучший отвод тепловыделений благодаря естественной вентиляции.
