Электромонтер-кабельщик
Учебное пособие



§ 61. Противопожарные мероприятия

Кабель, открыто проложенный в туннелях, каналах, кабельных подвалах, РУ, является особо опасным источником и носителем пожара. Поэтому протяженные кабельные туннели должны иметь по длине поперечные перегородки с автоматически запирающимися проемами. Пожар может возникнуть из-за воспламенения кабеля или соединительных муфт при электрических авариях или из-за воспламенения горючих материалов, находящихся в кабельных сооружениях. Монтаж и эксплуатация кабельных линий связаны с применением следующих веществ, создающих опасность возникновения пожаров: легко воспламеняющихся жидкостей, например бензина; с температурой вспышки паров 30 °С и керосина с температурой вспышки паров 45 °С; кабельных составов с температурой вспышки 185—230 °С; сжиженного пропан-бутана и др. С целью предупреждения пожара в действующих сооружениях должны быть проведены профилактические мероприятия.

Защита от возгорания соединительных муфт. Как правило, избегают установки муфт в кабельных сооружениях. Допускают установку муфт в тех случаях, когда строительная длина кабеля меньше длины туннеля или канала. Каждую эпоксидную соединительную муфту укладывают на отдельной полке опорных конструкций и заключают в защитный противопожарный кожух (рис. 118), который отделяют от верхних и нижних кабелей по всей ширине полок защитными перегородками.

Кожухи для установки на вновь смонтированные муфты изготовляют неразъемными (рис. 118, а), а для установки на муфты, находящиеся в эксплуатации, — разъемными. Кожух состоит из стальной трубы с проложенным внутри листовым асбестом. По краям кожуха имеются асбоцементные заглушки, одна из которых не закреплена.

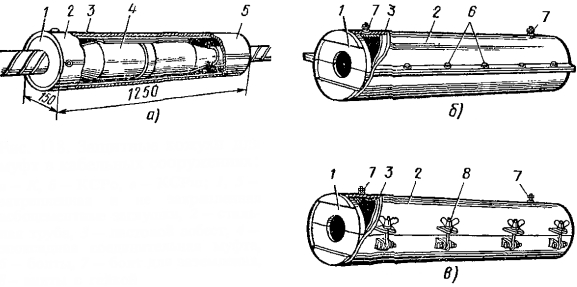

Защитные кожухи для муфт в кабельных сооружениях

Рис. 118. Защитные кожухи для муфт в кабельных сооружениях:
а — К, б — КСРо. в — КСРш;
1, 5 — закрепленная и не закрепленная асбоцементные заглушки, 2 — стальная труба, 3 — листовой асбест, 4 — эпоксидная соединительная муфта, 6 — болты, 7 — болт для заземления, 8 — винты с гайкой

В момент короткого замыкания в муфте может возникнуть пламя, под давлением которого отбрасывается заглушка и кожух не прогорает. В результате этого ослабленное пламя направляется вдоль кабеля и исключается возможность возникновения пожара. Применение асбоцементных труб в качестве противопожарной защиты для соединительных муфт не допускается.

Общие меры противопожарной профилактики. На время работы с открытым огнем необходимо поставить вблизи места работы огнетушители или ящики с сухим песком и металлический ящик с крышкой для сбора отходов от разделки кабеля.

В кабельных сооружениях не должны находиться горючие материалы, так как они, как правило, являются причиной возникновения пожара. Электрическое освещение в кабельных сооружениях должно быть всегда исправным, а вентиляция снабжена запирающимися снаружи шиберами. При прокладке кабелей внутри сооружений и помещений с них удаляют наружный покров. Необходимо регулярно контролировать герметичность всех элементов газовой установки. Вне охраняемой территории входы и люки кабельных сооружений должны запираться.

Средства и способы тушения пожаров. Основными средствами тушения пожаров в кабельных сооружениях являются переносные углекислые огнетушители, ящики с песком и лопаты. Для протяженных туннелей применяют один огнетушитель и ящик с песком на 100 м длины.

Огнетушители размещают при входе в кабельное сооружение в местах свободного доступа и подвешивают вертикально для быстрого снятия. Над огнетушителем на стене вывешивают надпись: «Место для огнетушителя», плакат с правилами пользования огнетушителем, а также устанавливают электрическую лампочку, ящики емкостью 0,5 м3 с сухим мелко просеянным песком, окрашенные в красный цвет. На крышке ящика должна быть надпись: «Песок на случай пожара». Для тушения легко воспламеняющейся жидкости на полу необходимо быстро засыпать пламя песком, не оставляя отдельных язычков пламени, так как пожар может возобновиться. При пожаре сжиженного газа вентиль на баллоне закрывают и поливают его холодной водой, чтобы уменьшить в нем давление газа.

Для тушения пламени сжиженным газом сухой огнетушитель приводят в действие только непосредственно у места пожара; при этом струю направляют снизу вверх. Если пожар возник в открытом сосуде с легко воспламеняющейся жидкостью, струю порошка направляют параллельно горящей поверхности.

Во время работы с открытым огнем для ограждения работающих кабелей пользуются листами асбеста, двумя огнетушителями (и более), ведром с сухим песком, войлоком или брезентом размером 2х2 м. Покрывая горящую поверхность войлоком или брезентом, отделяют пламя от окружающего воздуха и тушат пожар.

Для ликвидации пожара при воспламенении концевой муфты или заделки отключают всю ячейку РУ. Средствами пожаротушения в этом случае может быть песок или сухой огнетушитель. Пожар, возникший на кабельной эстакаде и полузакрытой галерее, как правило, не распространяется вдоль кабельной трассы, поэтому на них отменена установка разделительных асбоцементных перегородок между рядами параллельно уложенных кабелей. Если кабельный канал загрязнен горючими материалами, закрыт деревянными щитами и с кабеля не сняты наружные покровы, то возможность развития пожара при воспламенении кабеля увеличивается. В этом случае отключают воспламенившийся кабель или группу кабелей.

После вскрытия плит пламя тушат песком, землей и сухими огнетушителями. При тушении пожаров в кабельном колодце пользуются преимущественно сухими огнетушителями или заполняют колодец водой. Тушение пожара в кабельном туннеле является сложной и опасной операцией из-за наличия большого количества действующих кабелей, едких газов и дыма.

При загорании кабеля или группы кабелей их отключают, закрывают отсеки, приточную вентиляцию и тушат пламя песком или сухими огнетушителями, принимая меры против распространения огня по длине туннеля. При развившемся пожаре туннель полностью заливают водой. Для успешной борьбы с пожарами необходимы знания правил пожаротушения и обращения с противопожарными средствами.

Контрольные вопросы

  1. Каковы меры безопасности при монтаже муфт?
  2. Каковы меры безопасности при прокладке кабелей?
  3. Какне меры безопасности необходимо соблюдать при выполнении земляных работ?
  4. Какие профилактические меры необходимо соблюдать для исключения пожаров в кабельных сооружениях?
