Электромонтер-кабельщик
Учебное пособие



§ 6. Распределительные пункты и трансформаторные подстанции на напряжение 3-10 кВ

Распределительные пункты на напряжение 6, 10 кВ состоят из комплектных камер КСО-272, КСО-366 или комплектных распределительных устройств КРУ2-10-20.

Одной из наиболее распространенных стационарных комплектных камер является КСО-272, металлическая конструкция которой выполнена из гнутых стальных профилей. В камеру встроены аппараты и приборы в соответствии со схемами соединений главных и вспомогательных цепей. На фасаде КСО-272 (рис. 10, а) размещены приводы масляного выключателя, шинного, линейного и заземляющих разъединителей, устройства релейной защиты, аппаратура управления, измерения, учета и сигнализации. Верхние двери камеры предназначены для обслуживания выключателей, нижние — кабельной разделки и кабельных присоединений. Обе двери имеют смотровые окна для наблюдения за аппаратурой. Камеры на номинальные токи до 600 А рассчитаны на присоединение одного-двух кабелей.

Во избежание ошибочных операций при обслуживании и ремонте камеры КСО-272 оснащены блокировкой, которая исключает включение и отключение линейных и шинных разъединителей при включенном выключателе или выключателе нагрузки; включение заземляющих ножей при включенных рабочих ножах разъединителей и выключателя нагрузки и разъединителя при включенных заземляющих ножах.

Комплектные камеры внутренней установки

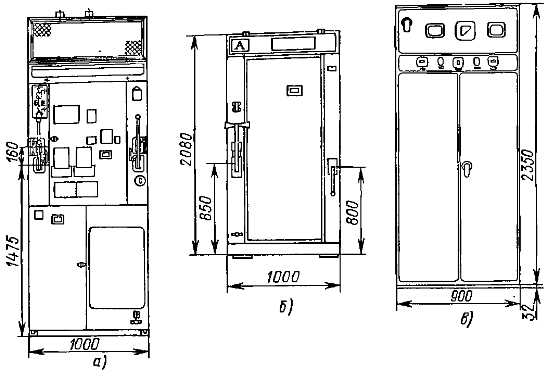

Рис. 10. Комплектные камеры внутренней установки:
а — КСО-272, б — KCO-366, в — шкаф КРУ-10-20

Глубина приямков под камеры при их установке на полу должна быть не менее 1200 мм для устройств с кабелями сечением 3х120 мм2 и не менее 1500 мм для кабелей сечением 3х240 мм2. Указанные размеры определены с учетом допустимых радиусов изгибов силовых кабелей с пропитанной бумажной изоляцией в алюминиевой оболочке.

Камеры КСО-366 (рис. 10,б) изготовляют по упрощенным схемам главных электрических соединений. Фасад камеры закрыт сплошной одностворчатой дверью со смотровым окном. На боковых фасадных стойках камеры расположены приводы разъединителей, выключателей нагрузки и заземляющих ножей. Выключатели нагрузки и разъединители снабжены механической блокировкой со стационарными заземляющими ножами. Камеры КСО-366 устанавливают и подключают с учетом прокладки и подключения кабеля сечением не более 3х185 мм2.

Шкаф КРУ2-10-20 (рис. 10,в) состоит из трех блоков: корпуса, выдвижного элемента (выкатная тележка с аппаратурой) и релейного шкафа. Корпус шкафа металлическими перегородками и шторками разделен на четыре отсека: сборных шин; верхних разъединяющих контактов главных цепей; выдвижного элемента; трансформатора тока и кабельных присоединений.

Жилы кабеля присоединяют непосредственно к выводам трансформаторов тока ТПЛ-10 на номинальные токи до 400 А, на токи 1000—1600 А в отсеке устанавливают кабельную сборку. Максимально отсек рассчитан на присоединение пяти кабелей сечением 3x240 мм2.

Комплектная трансформаторная подстанция (КТП) для электроснабжения промышленных предприятий может быть внутренней или наружной установки и состоит из отдельных низковольтных ячеек, соединенных между собой встык, двух трансформаторов и двух шкафов с высоковольтными вводами.

Кабельные вводы линии напряжением 6 или 10 кВ и масляный выключатель расположены в крайних ячейках (рис. 11), за которыми устанавливают силовые трансформаторы ТНЗ и ТМЗ мощностью 160-2500 кВ-А. В ячейках автоматов вмонтированы шины, главный ВА-2050 или А-3100 напряжением до 1000 В, секционный и линейные автоматы.

Схема КТП

Рис. 11. Схема КТП

На комплектной трансформаторной подстанции при исчезновении напряжения на трансформаторе левой секции отключается главный автомат этого трансформатора, включается отключенный секционный автомат, и напряжение на секции восстанавливается.

Зона подключения кабелей в КРУ (кабельный отсек) ограничена минимальными размерами, поэтому при компоновке и размещении концевых муфт и заделок необходимо соблюдать: допустимый радиус изгиба жил кабеля, минимальные расстояния между жилами кабеля и металлическим корпусом камеры, между жилами кабелей при расположении в камерах двух и более заделок или муфт. Минимальные расстояния между изолированной жилой, корпусом кабельной концевой муфты и металлическим корпусом КРУ, а также между муфтами, на уровне выхода из них жил, должны быть не менее 50 мм, между осями муфт внутренней установки — 220 мм.

При монтаже нескольких муфт в одном отсеке минимальное расстояние (в свету) между жилами разных фаз должно быть не менее 10 мм. Радиус изгиба жил для кабелей с бумажной или пластмассовой изоляцией должен быть не менее 10-кратного размера высоты сектора или диаметра жилы.
