Электромонтер-кабельщик
Учебное пособие



§ 25. Упаковка, маркировка и хранение кабеля

Для хранения, транспортировки и прокладки кабеля применяют деревянные барабаны (рис. 38), размеры которых в соответствии с ГОСТом имеют номера с 4-го по 30-е. Во избежание повреждения изоляции кабеля при его намотке диаметр шейки барабана должен быть не менее размеров, приведенных в табл. 8, которые определяются в зависимости от параметров наматываемого кабеля.

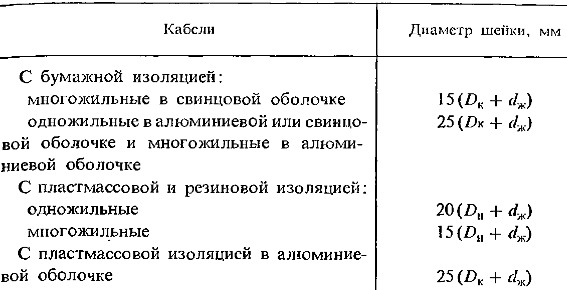

Таблица 8.
Выбор диаметра шейки барабана в зависимости от параметра наматываемого кабеля

Примечание. DK — диаметр кабеля по металлической оболочке, мм; Dн — наружный днаметр кабеля, мм; Dж — диаметр круглой жилы (диаметр эквивалентного сечения для секторных и сегментных жил), мм.

Намотку кабеля на барабаны производят плотными и ровными рядами без ослабления. Расстояние между верхними витками кабеля и краем щеки барабана нормировано: для многожильных кабелей оно составляет 100, для одножильных — 50 мм. Во избежание проникновения влаги внутрь кабеля его концы надежно герметизируют. Концы кабелей в металлической оболочке запаивают, а в резиновой или пластмассовой — обматывают соответственно резиновой или липкой ПВХ лентой. Верхний конец кабеля надежно прикрепляют к щеке с внутренней стороны, нижний выводят через отверстие в щеке барабана и зашивают снаружи металлическим листом. Со стороны вывода нижнего конца кабеля на щеке барабана наносят его номер, стрелку, указывающую направление вращения барабана, и надписи: «Катать по стрелке», «Не класть плашмя» (так как это приводит к спаданию витков кабеля и их зажатию при раскатке), «При разгрузке не сбрасывать» и надписи, относящиеся непосредственно к намотанному кабелю.

Основные размеры деревянного барабана

Рис. 38. Основные размеры деревянного барабана:
D1 — диаметр шейки, D — диаметр щеки, В — расстояние между щеками, d — внутренний диаметр отверстия для вала

Барабан с кабелем напряжением 6 кВ и более должен иметь протокол электрических испытаний, который вкладывают в водонепроницаемый пакет, укрепленный на внутренней поверхности щеки барабана (под обшивкой). Барабаны с кабелем должны храниться в закрытых помещениях, под навесом или на открытых площадках обшитыми. Кроме того, они должны быть защищены от механических воздействий и агрессивных сред. Срок хранения кабелей на открытых площадках 2 года, под навесом — 5 лет, в закрытых помещениях — 10 лет (не более).

Контрольные вопросы

  1. Из каких материалов изготовляют токопроводящие жилы кабелей? Охарактеризуйте эти материалы.
  2. Расскажите о бумажной пропитанной изоляции.
  3. Расскажите о пластмассовой и резиновой изоляции.
  4. Из каких материалов изготовляют оболочки кабелей?
  5. Каково назначение защитных покровов кабелей? Из каких материалов их изготовляют?
  6. Как расшифровывается маркировка кабелей с бумажной, пластмассовой и резиновой изоляцией?
  7. Каково назначение кабелей с обедненной и нестекающей пропитками?
