§ 18. Способы устройства кабельных переходов

Прокладку трубопроводов для кабелей осуществляют: без разрытия траншей; разрушения бетонного основания и асфальтового покрытия; нарушения движения транспорта горизонтальным бурением, продавливанием и проколом.

При горизонтальном способе бурения для образования скважин применяют широколопастный бур, вращающийся от электродвигателя или бензинового двигателя с редуктором. В полученной от бурения скважине прокладывают стальную трубу диаметром 100—150 мм, в которую затягивают кабель.

Способ продавливания заключается в том, что трубу из открытого котлована вдавливают в землю мощным гидравлическим прессом. На конец стальной толстостенной трубы с внутренним диаметром 100 мм надевают заостренный наконечник. По мере продвижения трубы в грунт к ней присоединяют последующие трубы до окончания продавливания по всей длине.

Прокол грунта пневмопробойником

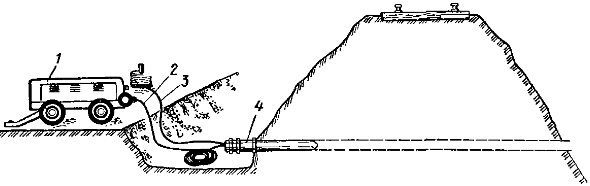

Рис. 29. Прокол грунта пневмопробойником:
1 — компрессор, 2 — шланг высокого давления, 3 — трос, 4 — пневмопробойник

Прокол производят пневмопробойником, приводимым в действие от компрессорной станции. Пневмопробойник имеет форму цилиндра длиной 1500 мм, заостренного с одной стороны (рис. 29). В хвостовой части пневмопробойника имеется патрубок, к которому присоединяют шланг 2 со сжатым воздухом.

Внутри цилиндра размещен свободно движущийся поршень, совершающий возвратно-поступательное движение под действием сжатого воздуха. При движении вперед поршень ударяет в передний внутренний торец корпуса, забивая его в грунт. В образуемую скважину затягивается труба.

Требования к механизмам для выполнения кабельных переходов сводятся к минимальным трудозатратам при достаточной скорости, максимальной длине и точности проходки.
