§ 16. Классификация и конструкция опалубкиОпалубку классифицируют по функциональному назначению (для получения вертикальных, горизонтальных и наклонных поверхностей); конструктивным признакам (мелко- и крупнощитовая, разборно-переставная и подъемно-переставная, объемнопереставная и скользящая), способу выполнения работ (переставная, скользящая и горизонтально-скользящая), а также материалу. В соответствии с классификацией опалубку в зависимости от типа возводимых конструкций разделяют на следующие виды. Разборно-переставную мелкощитовую опалубку применяют для бетонирования разнотипных монолитных конструкций, в том числе массивных конструкций и стен, а также для бетонирования конструкций небольшого объема при многократной оборачиваемости. Мелкощитовую опалубку выполняют из щитов небольшого размера массой до 50 кг, что позволяет монтировать и демонтировать ее вручную. Площадь каждого щита не превышает 1 м2. Сборными частями опалубки являются несущие элементы — стойки, элементы жесткости, распорки. Из элементов опалубки собирают крупные панели и блоки, которые устанавливают в проектное положение с помощью крана. Щиты опалубки делают ребристыми, плоскими и каркасной конструкции. Плоские щиты из досок (рис. 29, а), клееные (рис. 29, б) и сотовые (рис. 29, в) используют редко, так как они менее долговечны, требуют осторожного обращения и более дорогие в изготовлении. Щиты с двойной палубой и сотовым каркасом имеют хорошие теплоизоляционные свойства, что позволяет их использовать зимой.

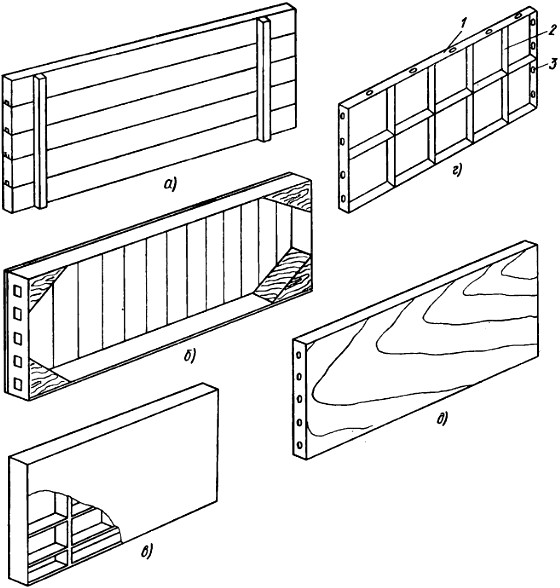

Рис. 29. Щиты опалубки: Наиболее часто применяют щиты с металлическим каркасом и палубой из металла (рис. 29, г) или комбинированные (рис. 29; д). Каркас выполняют из металлического уголка 1 с ребрами жесткости 2, на который крепится палуба в виде металлического листа толщиной 2...3 мм, листа фанеры или пластика. По периметру каркаса выполнены специальные крепежные отверстия З, предназначенные для соединения щитов друг с другом. Соединяют щиты между собой быстроразъемными устройствами, удобными в работе и надежными в эксплуатации. Они должны обеспечивать высокую точность сборки, прочность, жесткость и устойчивость всей конструкции. Наиболее удобны и просты в эксплуатации клиновые соединения, пружинные скобы, эксцентриковые, натяжные и другие замки и крепления. Широко применяют унифицированную (универсальную) опалубку, состоящую из инвентарных щитов (рис. 30, а, б) длиной 0,9; 1,2; 1,5 и 1,8 м и высотой 0,3; 0,4; 0,5 и 0,6 м, элементов крепления и поддерживающих частей. В каркасе щита предусмотрены круглые отверстия I диаметром 20 мм, расположенные с шагом 100 мм, для соединения щитов друг с другом, а также со схватками и фермами.

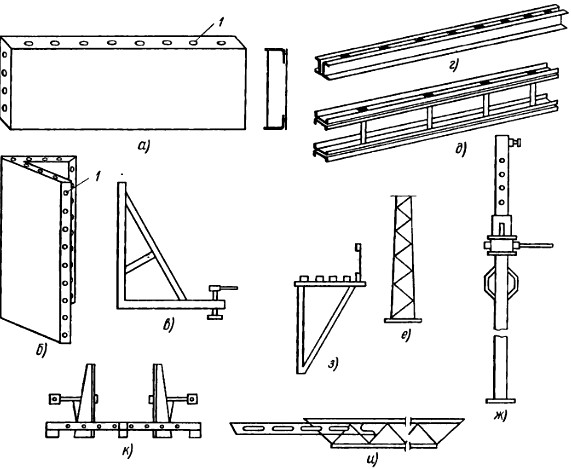

Рис. 30. Комплект унифицированной опалубки: В комплект опалубки входят раздвижные ригели (рис. 30, и) для устройства промежуточных опор при бетонировании горизонтальных поверхностей; раздвижные балочные струбцины (рис. 30, к), фермы (рис. 30, д), телескопические (рис. 30, ж) стойки, а также приспособления, необходимые для безопасного и удобного ведения работ: подкосы различной конструкции (рис. 30, в) и схватки (рис. 30, г), навесные площадки (рис. 30, з), навесные лестницы. Щиты между собой крепят специальным замком, а щиты со схватками — с помощью натяжных крюков с винтовым и клиновым замком. Рассмотрим узлы соединения и конструктивную схему замка для крепления щитов (рис. 31). Палец замка при соединении щитов входит в отверстия каркаса. При повороте пальца вокруг оси в клиновидную прорезь опорной пластины вставляют клин, который ударом молотка заглубляют в прорезь, чтобы получить плотное соединение уголков- каркаса щита.

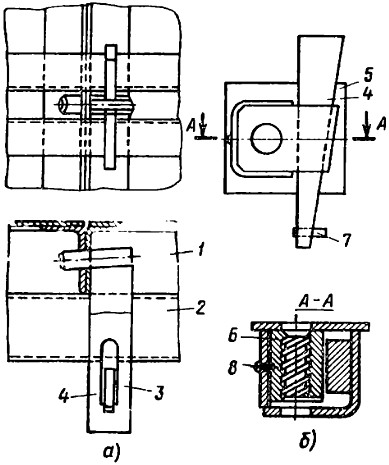

Рис. 31. Соединение щитов со схватками с помощью натяжного крюка и клина (а) и замок для крепления тяжей (б): Для точной установки щитов опалубки, а также их распалубки используют подкосы с винтовыми домкратами, они обеспечивают проектную выверку щитов в вертикальное положение, а также их устойчивость и воспринимают нагрузки от бетона. Телескопические стойки (см. рис. 30, ж) применяют для точной установки и рихтовки опалубки перекрытий. Они состоят из базовой части высотой 1,2...1,7 м и набора сменных трубчатых вставок, которые позволяют устанавливать перекрытия высотой 2,5...5 м. Для увеличения несущей способности и устойчивости стойки объединяют специальными диафрагмами или связями. Набор элементов позволяет собирать опалубку как для мелкоразмерных, так и для крупногабаритных монолитных конструкций. В этом случае щиты укрупняют до требуемых размеров. Укрупненные элементы снабжают подкосами с опорными винтовыми домкратами, а также рабочими подмостями с ограждением. При устройстве опалубок большой высоты в качестве крепежных элементов используют составные раскосные фермы, что дает возможность собирать панели пролетом до 6 м. Для обеспечения их устойчивости используют леса из схваток, которые жестко крепят к одному из щитов опалубки. Наружную сторону опалубки раскрепляют телескопическими подкосами. Из мелкощитовой опалубки монтируют крупные панели для возведения монолитных стен, колонн, рам и перекрытий. Для возведения монолитных стен используют опалубочные панели размером на комнату или равным шагу колонн, которые собирают из мелких щитов. Опалубочная панель с рабочей площадкой и инвентарными подмостями приведена на рис. 32. Щиты 1 объединяют между собой с помощью болтовых и быстроразъемных соединений.

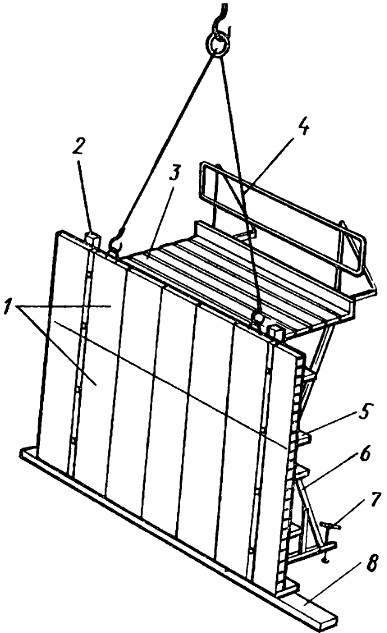

Рис. 32. Формирование опалубочных панелей стен из мелкощитовой опалубки: Для обеспечения пространственной жесткости конструкции используют продольные схватки 5 и балки 2. Выверка в проектное положение и монтажная устойчивость панели достигаются использованием инвентарных подкосов и струбцин 6, а также механических домкратов 7. Укрупнение щитов в панели производится на специальной площадке. Там же производится оснащение инвентарными подмостями и подкосами. Затем производится строповка панели стропами 4, подъем с помощью крана и установка в проектное положение. Ориентиром нижней плоскости панели служит инвентарная маячная доска 8, устанавливаемая на перекрытии в соответствии с положением разбивочных осей. Между собой панели опалубки соединяются с помощью вертикальных соединительных балок 2. Рассмотрим пример формирования опалубки рамы из мелких щитов (рис. 33). Первоначально укрупняют вертикальные щиты опалубки 1, которые объединяют между собой с помощью болтовых соединений. Для обеспечения пространственной жесткости по высоте рамы с шагом 0,4...0,6 м устанавливают инвентарные хомуты 2. Опалубку ригеля располагают на телескопических стой ках 5 и балочных струбцинах 3. Положение верхнего пояса щитов ригеля фиксируется с помощью распорных планок 4. Устойчивость опалубки достигается путем применения инвентарных расчалок и подкосов 6.

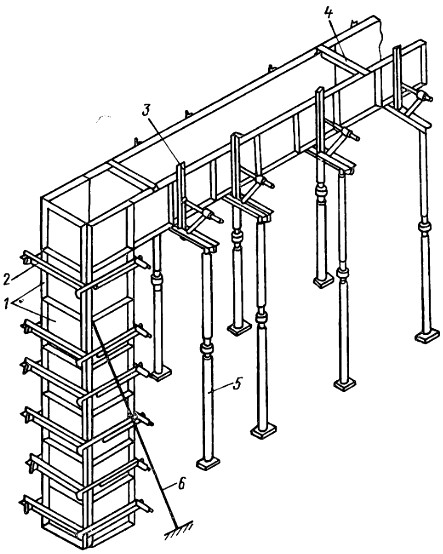

Комплект опалубки для возведения рам: Поддерживающими элементами опалубки ригеля служат инвентарные телескопические стойки 5 с балочными струбцинами 3. Короба опалубки защемляются кронштейнами балочной струбцины, что обеспечивает ее геометрическую неизменяемость и устойчивость. Телескопические стойки и балочные струбцины выполняются инвентарными с возможностью плавного изменения межосевого расстояния и ее длины. Применение домкратных устройств позволяет регулировать и точно устанавливать опалубку в проектное положение. Конструктивное решение таких устройств отличается универсальностью и надежностью в работе. Их можно быстро демонтировать и переналаживать. Разборно-переставную крупнощитовую унифицированную опалубку монтируют из щитов длиной 2,1...5,7 м. В комплект опалубки входят рядовые щиты, из которых формируют наружные и внутренние панели, торцовые угловые щиты, подмости, маяки, комплект крепежных элементов. Каркас щита выполняют из горизонтальных балок и вертикально установленных ферм, оборудованных подкосами с винтовыми домкратами. Для устойчивости опалубки отдельные щиты крепят к перекрытию регулируемыми по длине подкосами. Щиты опалубки соединяют между собой стяжными болтами. Для обеспечения высокой точности соединения щитов применяют специальные клиновые замки. В крупнощитовой опалубке бетонируют протяженные конструкции монолитные стены, резервуары, тоннели высотой 2,8 м и более и толщиной стенок до 20 см; перекрытия толщиной 10... 16 см. В последнем случае в качестве поддерживающих элементов используют телескопические стойки и рамы. Сборно-переставная крупнощитовая опалубка (рис. 34), используемая в промышленном и гражданском строительстве, состоит из четырех элементов: непосредственно щита с палубой, поддерживающих элементов, стяжек и подмостей. В зависимости от толщины бетонируемой конструкции и требований к качеству поверхности щиты опалубки выполняют из несущего каркаса и палубы на всю площадь (рис. 34, а) и из отдельных инвентарных щитов, объединенных системой схваток (рис. 34, б, в). Для Обеспечения устойчивости опалубки и выверки ее в проектное положение используют различные системы подкосов и раскосов, снабженные механическими винтовыми домкратами и регулировочными устройствами. Каркасная крупнощитовая опалубка состоит из палубы 2У каркаса щита 3, подкоса-расчалки 1. В каркасе имеются отверстия для крепления подкосов. Подкос-расчалка имеет механический винтовой домкрат, который позволяет производить выверку щита в вертикальное положение. Нижний конец подкоса шарнирно крепится к закладным деталям перекрытия или другим элементам.
Рис. 34. Крупнощитовая опалубка стен: Каркасно-щитовая, конструкция опалубки состоит из отдельных инвентарных щитов, объединяемых в панель. Для обеспечения устойчивости опалубки и выверки ее в проектное положение используют подкосы 7 с механическими винтовыми домкратами 8. Одна из панелей опалубки снабжается консольными подмостями 6. Для обеспечения заданной толщины монолитной конструкции и воспринятия давления бетонной смеси панели опалубки объединяют стяжками 5, которые устанавливают через специальные отверстия в щитах. Для возведения массивных стен толщиной более 300 мм используют каркасно-щитовую опалубку, конструкция которой приведена на рис. 34, в. Она состоит из палубы 2, усиленной связями жесткости 9 и схватками 10. Устойчивость щитов и их выверка в проектное положение обеспечиваются с помощью подкосов 7 с механическими домкратами 8. Один из щитов снабжается подмостями 6 для ведения работ по укладке бетонной смеси. На подмостях располагаются рабочие и их инвентарь. Монтаж крупных щитов опалубки проводят с помощью крана. Для этого щиты снабжают монтажными петлями. Щиты опалубки стен изготовляют на размер бетонируемой ячейки здания. Щиты имеют симметричную конструкцию и могут устанавливаться в сочетаниях, обеспечивающих размер панелей 2,8; 3,0; 3,3 м. Соединение щитов в углах производят с помощью угловых вставок, которые фиксируют винтовыми стяжками и фигурными прокладками. Таким же образом соединяют добор-ные элементы к щитам по их длине. Доборные вставки применяют для сопряжения прямолинейных участков стен. Подъемно-переставную опалубку применяют при бетонировании сооружений большой высоты постоянного и переменного сечения (дымовые трубы, телевизионные башни, градирни). Рассмотрим схему бетонирования ствола трубы в подъемнопереставной опалубке (рис. 35). Бетонную смесь из автосамосвала выгружают в ковш шахтного подъемника 1, поднимают и подают на рабочую площадку 2, откуда на тележках или хоботом распределяют ее по периметру опалубки.

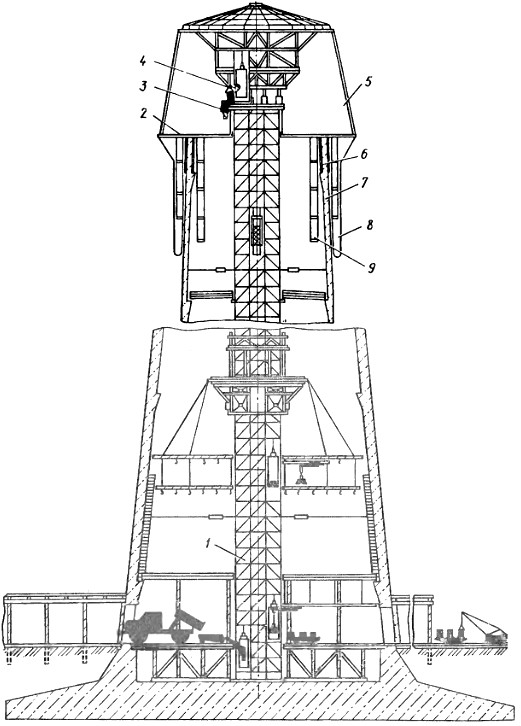

Рис. 35. Схема бетонирования ствола трубы: Подъемно-переставная опалубка состоит из наружных и внутренних щитов 6. Внутренние щиты собирают из элементов размером 1250X550 мм, которые устанавливают в три яруса. Окончив бетонирование верхнего яруса, элементы нижнего яруса снимают и переставляют вручную. Наружную опалубку подвешивают к несущему кольцу с меняющимся диаметром. Для выполнения этой операции устраивают подвесные леса 8 и 9. Наружные щиты (рис. 36, а) изготовляют из стального листа.

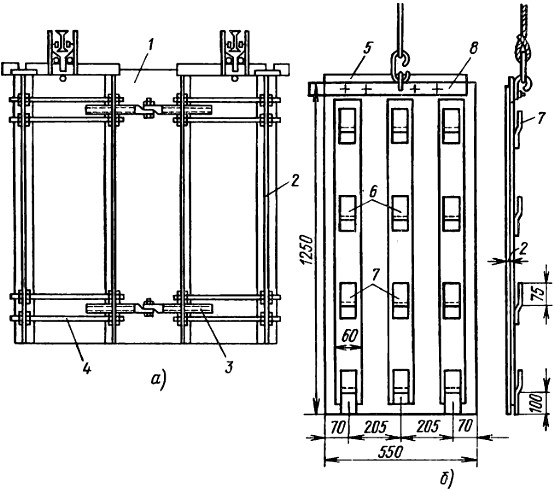

Рис. 36. Наружные (а) и внутренние (б) щиты опалубки: В местах стыковки щитов располагают ребра жесткости 2 с отверстиями для пропуска стяжных болтов 3 и стяжек 4 таким образом, чтобы обеспечивалось взаимное перекрытие щитов. Увеличение или уменьшение размера нахлеста щитов изменяет "диаметр бетонируемого сооружения. Внутренние щиты (рис. 36, б) выполняют в виде металлических листов 5 размером 1250х550 мм с нашивными планками 6 из стальных полос и крюками. Соединяют щиты металлическими скобами, которые входят в полость крюков. К верхней кромке щита крепят горизонтальную планку 8 с кольцами, которая предназначена для выполнения операций по перестановке щитов. Для обеспечения нормальных условий труда на большой высоте, а также для создания благоприятных температурных условий твердения бетона верхнюю часть (подъемную головку) установки покрывают специальной тканью — образуют тепляк 5 (см. рис. 35). Зону бетонирования и часть ствола сооружения также защищают от температурных воздействий так называемой юбкой тепляка. Блок-формы. Блочную опалубку для бетонирования ступенчатых фундаментов колонн, ростверков, лифтовых шахт, замкнутых ячеек стен жилых зданий и т. п. собирают из отдельных щитов, объединяемых в блоки с помощью рам, болтов и других приспособлений. Для бетонирования ступенчатых фундаментов применяют блок-формы, которые выполняют неразъемными и разъемными, а также переналаживаемыми для изготовления разнотипных фундаментов. Для бетонирования однотипных конструкций предназначены неразъемные блок-формы жесткой конструкции. Чтобы обеспечить съем с готовой конструкции фундамента, блок-формы выполняют с небольшой конусностью. Отрывают формы от конструкции домкратом. Блок-формы для изготовления фундаментов стаканного типа (рис. 37) состоят из двух форм — подколонника 2 и ступени 4. Формы снабжены монтажными петлями 1 и кронштейнами 3 для установки домкратов при их распалубке.

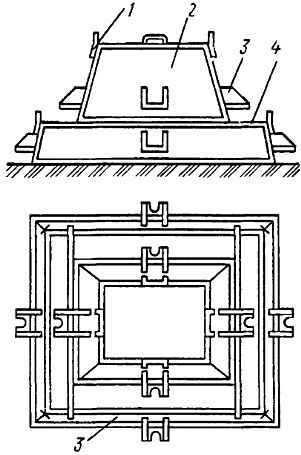

Рис. 37. Неразъемная блок-форма фундаментов: Для бетонирования замкнутых конструкций больших размеров применяют разъемные формы. При распалубке их поверхности раздвигают и сдвигают при установке в рабочее положение. Разъемные формы выполняют из четырех щитов, соединенных в углах замками. Разъемная блок-форма (рис. 38, а) с жестким соединением элементов состоит из щитов 1 ступеней и пространственных панелей подколонника 2, которые соединяют в углах крепежными элементами 3. Крепежные элементы позволяют соединить панели при установке в рабочее положение и раздвигать их при распалубке. Устойчивость щитам придают схватки 4. При распалубке панели отрывают с помощью отжимного устройства (рис. 38, б): опорная пластина 7 с помощью винта 5 отжимает щиты от затвердевшего бетона. Под действием пружины 6 пластина после распалубки возвращается в исходное положение.

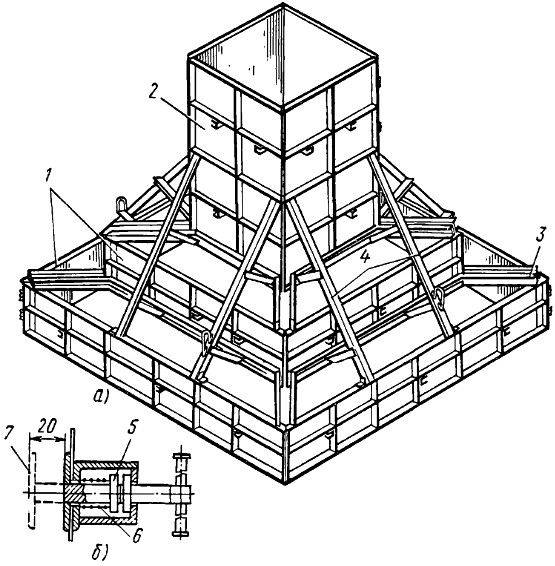

Рис. 38. Общий вид разъемной блок-формы (а) и узел отжимного устройства (б): Для бетонирования конструкций нескольких типоразмеров используют переналаживаемые блок-формы. Переналаживают их с помощью вставок, а также сдвижкой элементов щитов относительно друг друга. Разработаны блок формы, которые позволяют бетонировать любые фундаменты типовых секций под колонны одно- и многоэтажных зданий. Для бетонирования массивных фундаментов блок-формы собирают из опалубки ступеней и подколонника. Опалубка ступеней состоит из рамы со сменными вставками (что позволяет изменять ее размеры), на которую подвешивают щиты опалубки различных типоразмеров. Опалубку подколонника по высоте собирают из нескольких секций. Секция, как правило, состоит из четырех щитов, соединенных по углам, которые устанавливают друг на друга с помощью конусных штырей и скрепляют друг с другом специальными шарнирными замками. Шарнирные замки позволяют одним движением раздвигать их и отрывать от бетона при распалубке, а также соединять при установке в рабочее положение. Блок-формы монтируют в непосредственной близости от мест установки и подают в проектное положение кранами. Оборачиваемость их до 300 раз. Широкое распространение получили вертикально и горизонтально извлекаемые блочные опалубки в монолитном домостроении. Имеется ряд конструктивных решений Оргтехстроев Литвы, Молдовы, Казахстана и других организаций, где блочная опалубка используется для возведения внутренних и наружных стен, а также лифтовых шахт жилых зданий. Основными узлами блочно-щитовой вертикально извлекаемой опалубки системы Оргстроя являются: общая нижняя рама 1, подвижное жесткое пространственное ядро 2, боковые крупнопанельные щиты 3 и угловые вертикальные элементы 4 (рис. 39). Нижняя рама является базовым элементом и снабжается аутригерами 5 для выверки в горизонтальное положение; консолями 6, на которые с помощью шарниров опираются щиты опалубки; трубчатыми направляющими для перемещения в вертикальном направлении жесткого пространственного ядра; вертикальными соединительными элементами 7 для обеспечения связи рамы с ядром.

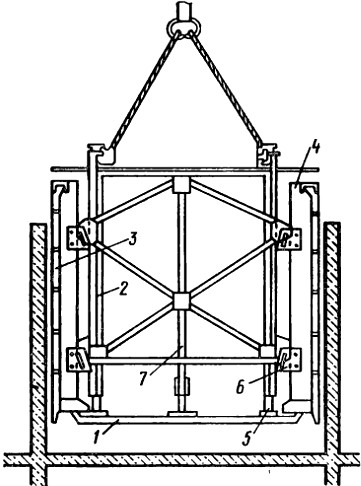

Рис. 39. Блочно-щитовая опалубка системы Оргстроя Молдовы: Подвижное жесткое пространственное ядро состоит из вертикальных угловых трубчатых и промежуточных стоек, вертикальных и горизонтальных связей, цилиндрических скоб и консолей, косынок, имеющих отверстия для шарнирного навешивания щитов. Монтаж блока опалубки производят в следующем порядке. На нижнюю раму опускают пространственное ядро. Затем на консоли устанавливают боковые щиты таким образом, чтобы косынки щитов вошли в пространство между спаренными косынками жесткого пространственного ядра, после чего устанавливают опорные пальцы. Угловые элементы навешиваются своими фигурными пластинами на штыри пластины щитов. С помощью болтовых соединений нижнюю раму соединяют с пространственным ядром. В таком виде блок подают на рабочее место для проектной установки на междуэтажном перекрытии. Блочно-модульная вертикально извлекаемая опалубка конструкции Оргтехстроя Литвы предназначается для возведения жилых зданий высотой до 16 этажей. Блок опалубки (рис. 40) собирают на строительной площадке, он состоит из модульных опалубочных щитов /, которые монтируют из модульных элементов, образуя в плане замкнутый контур. В местах примыкания щитов устанавливают угловые соединения 2. Щиты навешивают на стойки 4 с помощью кронштейнов 5. Каждая стойка в верхней части имеет монтажную петлю 6, а в нижней — опорную пяту в виде механического домкрата 7.

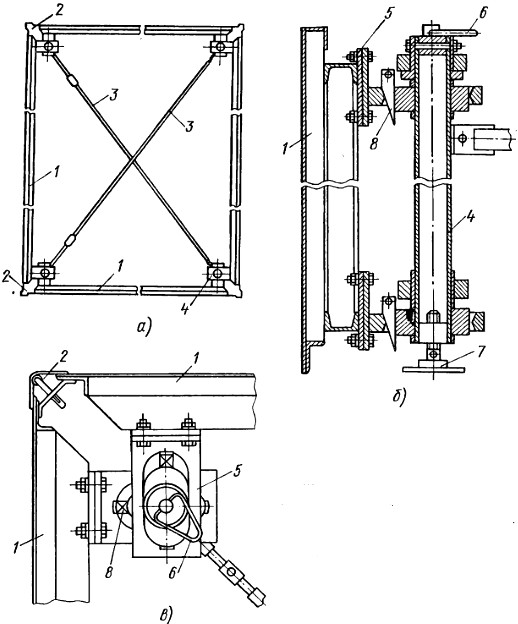

Рис. 40. Блочная опалубка конструкции Оргстроя Литвы: К опалубочным щитам сверху и снизу прикреплены кронштейны 5, которые клиньями 8 фиксируют рабочее положение щитов. Стойки между собой объединяются связями 3. Высота внутренних щитов составляет 2550 мм, наружных — 2850 мм. Блочную опалубку собирают из модульных щитов шириной 900, 1200, 1500, 1800, 2100 мм. Внутренние угловые элементы имеют длину сторон 150, 180, 220 и 250 мм. Наружные угловые элементы выполняют с радиусом закругления 40, 190, 220, 340 и 640 мм. Элементы опалубки рассчитаны на восприятие нагрузки бетонной смеси 50 кН. Минимальные размеры блока опалубки составляют 2,7х2,7 м, максимальные — 7,7х7,2 м. Максимальная длина отдельной панели опалубки — 9 м. Масса 1 м2 панели опалубки в сборе составляет 75 кг. Общая приведенная масса 1 м2 опалубки, включая стойки, связи, подкосы, кронштейны и другие приспособления, составляет 104 кг. Расчетная оборачиваемость не менее 300 циклов. Собранные блоки опалубки по разбивочным осям устанавливают на перекрытие. С помощью домкратов производят выверку опалубки по вертикали. Класс точности смонтированной опалубки должен быть на 1 класс точности выше класса бетонируемой конструкции, а щели в стыковых соединениях не должны превышать 2 мм. Более прогрессивным конструктивным решением является блочная опалубка КазОргстроя. За счет использования талрепов, стяжек и раскосов достигается снижение общей массы блоков и повышается их пространственная жесткость. Каждый блок снабжается рабочим настилом и направляющими для укладки бетона. Опалубочный блок (рис. 41) состоит из модульных щитов 1, объединенных в панели. Для создания необходимой жесткости панели снабжаются раскосными фермами 8 с механизмом натяжения. Между собой панели соединяются угловыми элементами 6 и раскосами 7. Для получения заданного размера блока используют доборные элементы 4 щитов различного размера. Опалубочный блок снабжается рабочей площадкой 5. По периметру панелей щитов устанавливают направляющие лотки 3, что обеспечивает удобство в укладке бетонной смеси. Для ведения работ внутри блока предусмотрен люк 11. На внутренней стороне блока под люком располагается навесная' лестница 10.
Рис. 41. Блочная опалубка конструкции КазОргстроя: Устройство оконных и дверных проемов достигается путем установки проемообразователей 2 и 9, которые фиксируют на наружней стороне щитов. Блок опалубки позволяет бетонировать замкнутые ячейки зданий размерами от 100 до 6300 мм, высотой 2600 ... 2800 мм. Объемно-переставная горизонтально извлекаемая опалубка представляет собой крупноразмерный блок, состоящий из опалубки стен и перекрытий. Собирают ее из пространственных секций П- и Г-образных форм, которые при соединении образуют элемент на всю длину комнаты или полную ширину здания. Секции переменной ширины, что позволяет изготовлять конструкции в соответствии с принятой планировкой здания. Применяют несколько видов объемно-переставной опалубки, которые различаются некоторыми конструктивными решениями основных узлов. Несмотря на конструктивное отличие, их объединяет общий принцип, заключающийся в создании необходимых поверхностей и полостей для укладки бетонной смеси. Рассмотрим конструкцию секции (рис. 42), состоящей из Г-образных полусекций 1, объединенных вставкой 3. Для распалубки служит специальный механизм 2, представляющий собой систему трубчатых связей и кронштейнов, изменяемая длина которых обеспечивает геометрическое изменение положения полусекций.

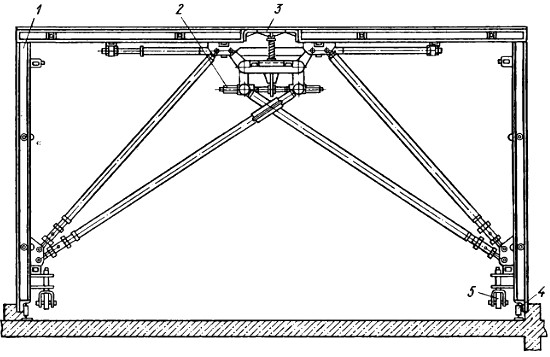

Рис. 42. Секция объемней переставной опалубки: Для выверки секций в проектное положение используют механические домкраты 4, которые располагают у основания секций. Установив опалубку в проектное положение, соответствующее размещению в плане, с помощью домкратов 4 выверяют ее по высоте. Для облегчения сборочных работ каждая секция снабжена катучей опорой 5. Для возведения монолитных зданий используют комплект унифицированной объемно-переставной опалубки, который состоит из основных и коридорных секций, подмостей, щитов торцов стен и перекрытий, щитовой опалубки наружных стен и опалубки лифтовых шахт. Опалубка рассчитана на возведение зданий с высотой этажа 2,8 и 3 м и пролетом перекрытия в осях 2,7...3 м. Ширина секции 1,2; 1,5 и 1,8 м. Это позволяет набирать комплекты необходимой длины и бетонировать стены толщиной 12, 16 и 20 см, перегородки 12, 16, 20, 22, 26 и 30 см и перекрытия толщиной 14 и 16 см. В комплект опалубки входят подмости, которые применяют для монтажа и демонтажа опалубки, движения рабочих, установки опалубки торцов стен, перекрытий и других работ. Конструктивная схема горизонтально извлекаемой опалубки (рис. 43), собираемой из Г-образных секций шириной 1,2; 1,5; 1,8 м, пролетом от 2,4 до 5,7 м, состоит из унифицированных щитов /, 2, объединенных продольными схватками, которые образуют вертикальные стенки. Системы подкосов 6 и стоек 7 обеспечивают пространственную жесткость опалубки.

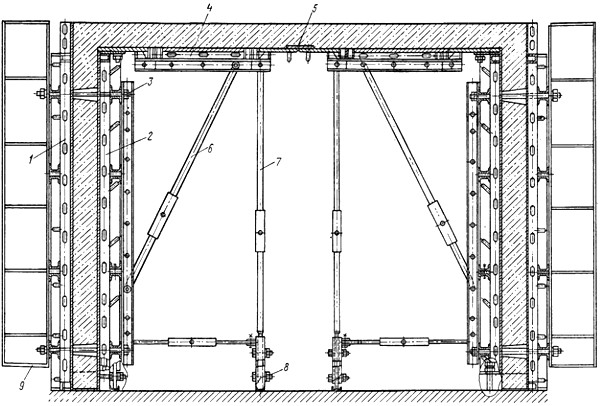

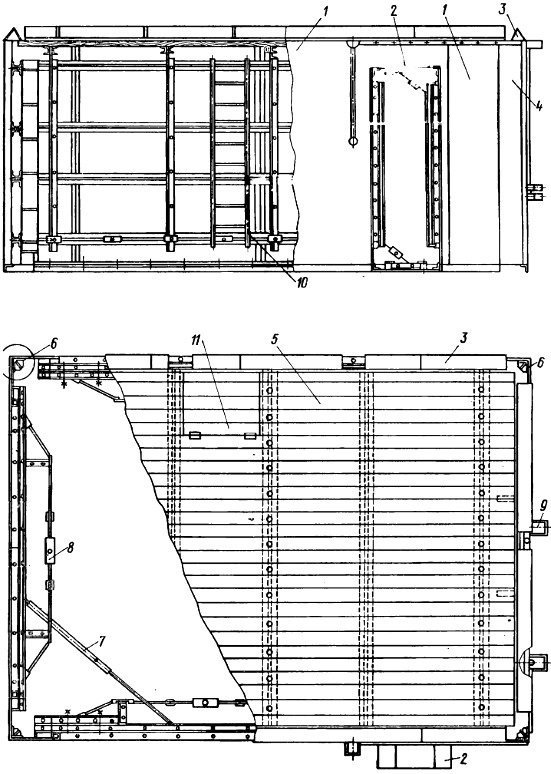

Рис. 43. Горизонтально извлекаемая (тоннельная) опалубка конструкции КазОргстроя: Щиты и стойки снабжены катучими опорами 5, что облегчает процесс монтажа и демонтажа опалубки. Для соединения наружных щитов с внутренними используют стяжные болты 3. Горизонтальные участки опалубки включают прогоны 4, на которых смонтированы щиты палубы. Для герметизации стыков используют вставку 5. Наружные щиты 1 опалубки снабжают навесными лестницами 9. В комплект опалубки входят щиты торцовых наружных стен, опалубка лифтовых шахт, секции для коридоров, подмости. Опалубка торцовых наружных щитов крепится к щитам тоннельной опалубки с помощью инвентарных стяжек, обеспечивающих ее неизменяемое геометрическое положение. Для повышения производительности труда и удобства работы в комплект опалубки включают набор приспособлений и инструментов для проведения рихтовки и выверки элементов: шарнирные ключи для вращения винтов установочных домкратов секции, трещоточный ключ с храповым устройством для вращения распалубочного винта секции, струбцины для отрыва секции опалубки от бетона, направляющие для поднятия секций опалубки во время монтажа. Стропуют секции траверсами или стропами через специальные отверстия в верхнем опалубочном щите. Секции опалубки подают краном на заранее установленные направляющие, затем с помощью катучих опор перемещают к месту установки. Секции между собой соединяют с помощью центрирующих замков с системой герметизирующих прокладок, предотвращающих вытекание цементного теста в местах соединений. Скользящую опалубку (рис. 44) применяют при возведении стен зданий и сооружений различной конфигурации. Она представляет собой пространственную систему щитов 5, скрепленную кружальными досками 10 и домкратными рамами 3 и установленную по периметру стен. По мере бетонирования опалубку поднимают с помощью домкратов 2, установленных на домкратных рамах. Через полости домкратов проходят домкратные стержни 6, которые служат опорными элементами для подъема опалубки. Для удобства и безопасности ведения работ опалубка снабжена подмостями с рабочим настилом 1. Для контроля качества стен используют подвесные подмости, располагаемые с наружной 9 и внутренней 8 сторон. Они крепятся на металлических подвесках 7.

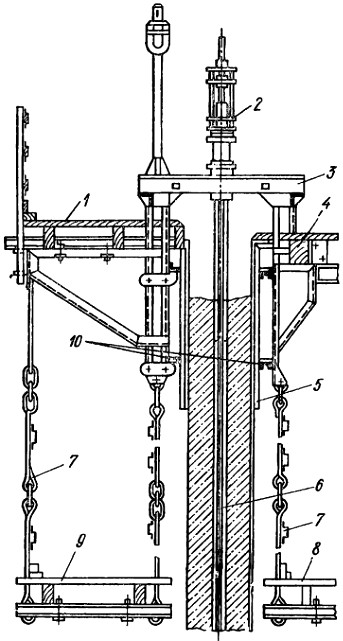

Рис. 44. Унифицированная скользящая опалубка: Основными несущими элементами являются домкратные рамы 3, воспринимающие все нагрузки при бетонировании и подъеме опалубки. Домкратные рамы крепят к кружальным доскам, которые соединены между собой и являются неотъемлемой частью щитов 5 опалубки. Щиты устанавливают с некоторым уширением книзу, что обеспечивает снижение сцепления бетона с опалубкой щитов при их перемещении вверх. Обычно такой уклон принимают из расчета 5...6 мм на 1 м высоты опалубочного щита. Применяют деревянные, металлические и комбинированные щиты. Деревянная опалубка дешевле металлической, но срок службы ее значительно ниже. Поднимают опалубку гидравлическими (табл. 7) или электромеханическими домкратами, которые устанавливают на домкрат-ных рамах. Таблица 7. Технические
Через внутреннюю полость гидравлического домкрата (рис. 45) проходит домкратный стержень 1 гладкого или периодического профиля диаметром 22...28 мм и длиной до 6 м. Между собой домкратные стержни соединяют с помощью различных муфт, резьбовых соединений и сварки. Домкратные стержни воспринимают всю нагрузку от веса опалубки, трения бетонной смеси, рабочих и инструмента. Поэтому подбор их площади сечения имеет важное значение в технологии производства работ. Нагрузка на домкратные стержни передается домкратом.

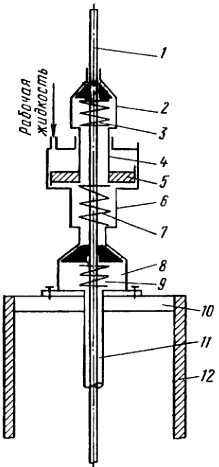

Рис. 45. Схема гидравлического домкрата: Верхние 2 и нижние 8 зажимные устройства гидравлического домкрата в исходном положении под действием пружин 3 и 9 автоматически заклинены на домкратном стержне 1. При нагнетании рабочей жидкости в верхнюю полость гидроцилиндра поршень 5 со штоком и верхним зажимным устройством 2 остается неподвижным, а цилиндр 6 под давлением рабочей жидкости поднимается вверх, сжимая возвратную пружину 7, и перемещает за собой нижнее зажимное устройство 8, а вместе с ним и опалубку. После снятия давления цилиндр домкрата под нагрузкой от опалубки стремится опуститься, в результате чего нижнее зажимное устройство заклинивает домкратный стержень и цилиндр остается неподвижным вместе с домкратной рамой и опалубкой. В момент заклинивания нижнего зажима поршень Г) под действием возвратной пружины 7 поднимается вверх, верхнее зажимное устройство 2 автоматически расклинивается и скользит вверх вдоль домкратного стержня. При повторном нагнетании рабочей жидкости в цилиндр 6 цикл работы повторяется. За один цикл домкрат поднимает опалубку на высоту 20...30 мм. При технологических и других перерывах в бетонировании домкраты включают в режим «шаг на месте». Для этого отключают нижний зажим домкрата. При нагнетании рабочей жидкости цилиндр 6 увлекает за собой ригель домкратной рамы 10 и опалубку 12. Поскольку нижний зажим не заклинивает домкратный стержень, цилиндр после снятия давления от действия нагрузки опалубки опускается в исходное положение. При повторном нагнетании рабочей жидкости в цилиндр цикл повторяется и опалубка совершает возвратно-поступательное движение. Этим приемом предотвращается сцепление бетона с опалубкой. Для предотвращения сцепления с бетоном домкратный стержень 1 размещают в защитной трубке 11. При бетонировании трубка образует в бетоне канал, в котором свободно размещается домкратный стержень. По окончании бетонирования стержни можно извлечь из бетона. Современное оборудование для бетонирования сооружений в скользящей опалубке позволяет автоматизировать процесс контроля горизонтальности подъема, что обеспечивает повышение качества работ. Гидравлические домкраты ОГД-64У оснащают автоматическим регулятором горизонтальности (например, АРГ-64У), который обеспечивает автоматический подъем опалубки на заданную высоту. Регулятор (рис. 46) состоит из зажимного устройства 2 с опорной шайбой 3, направляющих стержней 4 и возвратных пружин 5. С помощью зажимного устройства 2 на домкрат-ных стержнях 1 устанавливают уровень горизонта и включают в работу гидравлические домкраты. Происходит подъем опалубки. Когда домкрат достигнет горизонта, заданного регулятором, буферное устройство 6 выключит верхний зажим 7 домкрата, и при каждом последующем подъеме домкрата будет происходить «шаг на месте». Такой режим будет продолжаться до тех пор, пока все домкраты не займут строго горизонтального положения. После этого переставляют упоры в новое положение IV для последующего подъема опалубки.

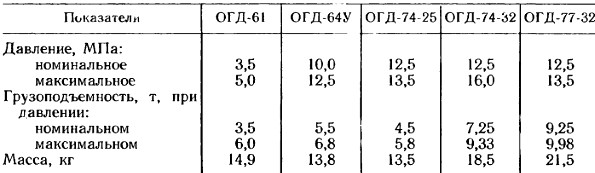

Рис. 46. Циклы подъема гидродомкрата ОГД-64У: Следует помнить одно из основных условий правильного ведения бетонных работ — строгое соблюдение горизонтальности рабочего пола опалубки, что достигается равномерным вертикальным перемещением домкратов. Нарушение горизонтальности может привести к срыву и излому бетона, изгибу домкратных стержней, отклонениям сооружения от вертикали. Современные гидравлические домкраты обладают большой грузоподъемностью при сравнительно малой массе. Тот или иной тип домкратов применяют в зависимости от конструктивных особенностей сооружения на основании расчета. Для привода гидравлических домкратов при подъеме скользящей опалубки применяют полуавтоматические (ПНС) и автоматические (АНС) насосно-распределительные станции. Станции ПНС применяют в качестве привода гидродомкратов ОГД-61 и ОГД-64У, они могут работать в ручном, полуавтоматическом и автоматических режимах. Станции АНС применяют н каче'стве привода гидродомкратов ОГД и регуляторов АРГ и ручном, полуавтоматическом, автоматическом и автоматическом — реверсивном режимах. Ручной и полуавтоматический режимы используют при испытаниях и наладке системы. Автоматический — реверсивный — мри извлечении домкратных стержней гидродомкратами типа РГД. Горизонтально-скользящая опалубка (катучая) предназначена для непрерывного поярусного возведения бетонных и железобетонных стен постоянного и переменного сечений высотой до 6 м и толщиной 12...60 см. Ее применяют при возведении подпорных стенок, каналов, цокольных панелей, прямоугольных резервуаров, аэротенков и других конструкций. Конструкция позволяет перемещать опалубочные щиты ндоль оси бетонируемой стены, поднимать щиты по вертикали для поярусного бетонирования, регулировать уклон поверхности бетонных стен. Опалубку выполняют самоходной и несамоходной. Горизонтальная скользящая опалубка (рис. 47) состоит из жесткой рамы со стойками 2, двух тележек 8 горизонтального перемещения и соединительной балки 3, которая объединяет всю систему в виде пространственной рамы. Два металлических опалубочных щита 5 располагаются в пространстве между направляющими стойками 2. Стойки направляют и фиксируют положение щитов, воспринимают горизонтальные нагрузки от бетона и передают усилия от механизма горизонтального движения щитам.

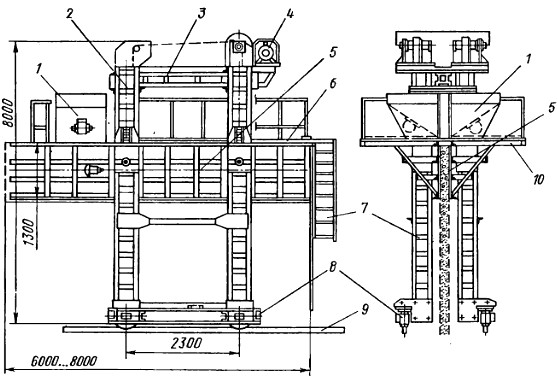

Рис. 47. Общий вид горизонтальной скользящей опалубки: Щиты перемещаются по вертикали электрической лебедкой 4, установленной на верхней балке. Выносные консоли 10 на щитах с настилом и ограждением служат рабочим подмостями 6. К ним присоединяется металлическая лестница 7 с ограждением. По мере подъема щитов ее удлиняют с помощью секций. Вдоль возводимой стены опалубку перемещают по рельсовому пути 9 от автономного механического привода или электрической лебедкой, установленной в конце бетонируемого участка. Для приема бетонной смеси на рабочей площадке установлен бункер 1 с вибратором. С помощью горизонтально-скользящей опалубки возводят сооружения высотой до 6 м при скорости бетонирования 6...8 м/ч. Пневматическая опалубка предназначена для возведения купольных диаметром до 36 м и сводчатых тонкостенных конструкций пролетом 12... 18 м с дисперсным армированием стекловолокном и обычным сетчатым армированием. Опалубку выполняют из прорезиненной ткани толщиной 0,3...0,5 мм. С помощью пневмоопалубки можно возводить склады, производственные здания, хранилища для техники, зерна, удобрений, различные системы коллекторов и трубопроводов, спальные корпуса пионерских лагерей, спортивные сооружения. На рис. 48 приведены конструктивные схемы опалубок для возведения купольных, сводчатых конструкций силосных башен, а также водоводов. Опалубку раскраивают по специальным выкройкам, затем сшивают, а швы проклеивают тем же материалом. Опалубку распределяют по контуру основания, а затем в нее нагнетают воздух под давлением 0,005 МПа. Перед бетонированием ее поверхность покрывают эмульсионной смазкой. Бетон наносят набрызгом или послойно. Когда бетон приобретает проектную прочность, воздух из опалубки стравляют и отделяют ее от бетона. Для ускоренного твердения бетона возможна подача в опалубку пара или подогретого воздуха.
Рис. 48. Конструктивные схемы пневматических опалубок для возведения: Пневматическая опалубка не требует больших затрат на транспортирование, монтаж и эксплуатацию. С помощью такой опалубки можно строить даже в труднодоступных местах. Несъемная опалубка после бетонирования основной конструкции остается в ее теле и работает вместе с ней в качестве защитной или декоративной облицовки. Иногда такую опалубку называют опалубкой-облицовкой. Выполняют ее из железобетонных, армоцементных и стеклоцементных плит, асбестоцементных труб, железобетонных оболочек, стальных листов или тканой стальной сетки. Основное требование к несъемной опалубке — хорошее сцепление с бетоном конструкции. Железобетонную опалубку применяют при строительстве монолитных конструкций фундаментов, стен толщиной более 0,5 м, опускных колодцев и кессонов, опор мостов, гидротехнических сооружений и атомных электростанций. Изготовляют ее на заводах железобетонных изделий. Для немассивных конструкций выпускают плоские железобетонные плиты толщиной 5... ...8 см, длиной до 4 м в зависимости от размеров конструкций. Для лучшего сцепления с бетоном поверхность плит делают шероховатой, а в ответственных случаях плиты снабжают специальными анкерующими петлями или выпусками. Для более массивных сооружений выпускают ребристые плиты (шириной 0,6...1,2 м, длиной 6 м). Для лучшего сцепления с бетоном в ребрах устраивают сквозные отверстия диаметром 2,5...3 мм, в которые пропускают анкеры. Железобетонную несъемную опалубку готовят из того же класса бетона, что и основной массив конструкции. Применять разные виды цемента и заполнители не допускается, так как снижается сцепление между ними. Железобетонную опалубку крепят с помощью арматурных выпусков, а если имеется достаточно жесткий арматурный каркас, то скрутками или тяжами. При возведении тонких стен опалубочные плиты крепят с помощью металлических или деревянных прогонов, которые после бетонирования снимают. Опалубку из ребристых железобетонных плит крепят с помощью хомутов или сваркой закладных деталей. На рис. 49 приведен общий вид железобетонной опалубки и способы ее крепления.

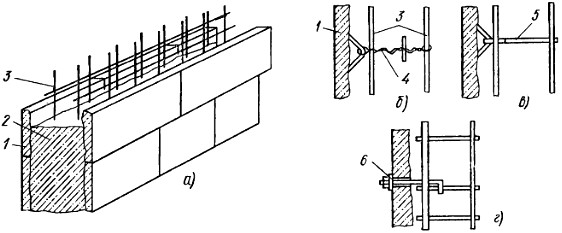

Рис. 49. Общий вид железобетонной опалубки (а) и способы ее крепления:
|
