Бетонные работы>>> Перейти на полный размер сайта >>> § 12. Бетоносмесительные установкиБетоносмесительные установки используют на бетонных заводах в качестве передвижных и временных бетонных цехов, а также в стационарных бетоносмесительных цехах по производству сборного железобетона. Бетоносмесительные установки выполняют в башенной (вертикальной) и двухступенчатой (партерной) компоновках. В башенных установках составляющие бетонной смеси один раз поднимают на необходимую высоту, а затем под действием собственной силы тяжести они перемещаются вниз по ходу технологического процесса. В двухступенчатых установках составляющие сначала поднимают в расходные бункера, затем они опускаются самотеком, проходят через дозаторы, попадают в общую приемную воронку и снова поднимаются вверх для загрузки в бетоносмеситель.
При башенной компоновке (рис. 24, а) составляющие бетон ной смеси со склада подаются конвейерами У и 2 в расходные бункера 4, откуда, пройдя через дозаторы 6...8, попадают i бетоносмеситель 11. Готовая смесь поступает в раздаточньи бункер 12 и из него отгружается в транспортные средства 13

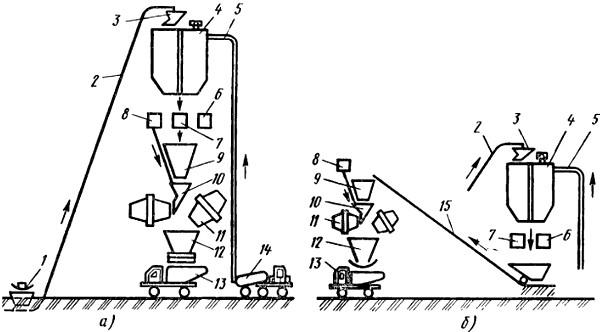

Рис. 24. Схемы компоновки бетоносмесительных установок: Башенные установки компактнее и экономичнее, занимают небольшое место в плане, но из-за значительной, высоты (до 35 м) их сложно монтировать. По двухступенчатой схеме (рис. 24, б) эти операции выполняются в двух уровнях. Двухступенчатые установки занимают значительно большее место в плане, но высота их небольшая. Более прогрессивной является башенная двухсекционная схема с двумя типами бетоносмесительных установок принудительного и гравитационного действия, с двумя комплектами бункеров для заполнителей, резервуаром для добавок, бункером для извести, и различными системами дозаторов. При такой схеме производство максимально механизировано, а всеми процессами по дозированию и перемешиванию управляют дистанционно с пульта. Наличие двух типов смесителей позволяет приготовлять различные бетонные смеси: на плотных и легких наполнителях, подвижные и жесткие. Бетоносмесительный цех цикличного действия с автоматизированным управлением (рис. 25) состоит из двух секций, каждая из которых имеет автономное бункерное, дозировочное и смесителыюе отделения, расположенные по вертикальной схеме.
Рис. 25. Бетоносмесительный цех: Бункерное отделение состоит из шести — восьми отсеков: Три-четыре — для крупного заполнителя, два — для цемента и один-два — для песка. Цемент и заполнители поступают со складов в надбункерное пространство, откуда автоматически по сигналам датчиков уровня распределяются по расходным бункерам. В дозировочном отделении, расположенном под бункерным, установлены дозаторы для сыпучих материалов и воды. Для подачи водных растворов добавок используют резервуар, специальные дозаторы и систему трубопроводов. Отдозированные компоненты подаются в бетоносмесители. Узел выдачи готовой бетонной смеси оборудован двумя расходными бункерами. Бетоносмесительные установки СБ-145-2, СБ-145-3, СБ-145-4 выполняются в партерном исполнении с производительностью 30...40 м3/ч. Установки изготовляют мобильными, блочнопере-базируемыми. Используют дозаторы типа ВДБ, а также комплект дозаторов КД-1500-1 с микропроцессорной системой управления. Все системы имеют летнее и зимнее исполнения, что позволяет их эксплуатировать круглогодично. Менее производительные установки СБ-140 со смесителем СБ-169 производительностью 12 м3/ч, а также СБ-134А с двумя гравитационными смесителями типа СБ-91 А производительностью до 20 м3/ч используются преимущественно при возведении объектов монолитного домостроения. Бетоносмесительная установка СБ-134А (рис. 26) циклического действия с двухступенчатой подачей исходных материалов предназначена для приготовления подвижных бетонных смесей, ее производительность до 20 м3/ч. Установка укомплектована современным технологическим оборудованием с электро-, гидро- и пневмоуправлением. Она состоит из четырех блоков: первый блок — смесительно-дозировочный включает два смесителя 6, распределительную воронку 9, два дозатора 7, 10 (воды и цемента), и скиповый подъемник, включающий ковш 2, стрелу 3 и кабину машиниста 4; второй блок включает склад цемента, который состоит из емкости 12 с винтовым конвейером 11; третий блок — склад 1 заполнителей включает секторный распределитель, на котором смонтировано опорно-поворотное устройство стрелового скрепера; четвертый блок — дозатор заполнителей с бункером расположен под секторным распределителем.

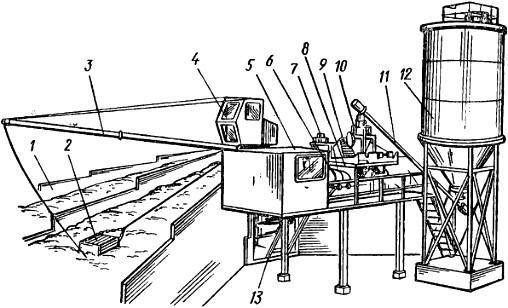

Рис. 26. Бетокосмесительная установка СБ-134А: Более мощными установками являются СБ-109А производительностью до 120 м3/ч, СБ-167 в комплекте с двумя смесителями СБ-138 производительностью 60 м3/ч и СБ-171 производительностью 60 м3/ч. Данные установки работают по принципу непрерывного действия, их применяют на стационарных заводах. Для приготовления бетонной смеси и раствора на рассредоточенных объектах строительства, особенно в сельской местности, используется передвижная мобильная механизированная установка СБ-61 А непрерывного действия производительностью до 5 м3/ч. Установка (рис. 27) монтируется на шасси двухосного пнев-моколесного прицепа и состоит из двухвального смесителя 7, расходных бункеров заполнителей и вяжущего 7, дозаторов цемента 6 и заполнителей 5, ленточных питателей 3 и ленточных конвейеров 2, 8. Для подогрева составляющих используется отопительный регистр 4.

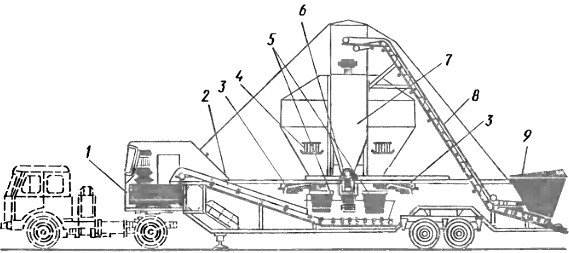

Рис. 27. Схема мобильной автоматизированной бетоносмесительной установки СБ-61: В процессе эксплуатации платформа установки опирается на аутригеры. После выполнения заданного объема работ установка легко демонтируется и дислоцируется на новое место. В монолитном строительстве при необходимости доставки бетонной смеси на удаленные объекты ее приготовление осуществляют в автобетоносмесителях. В этом случае на заводе товарного бетона загружают сухую или частично затворенную смесь, а ее окончательное приготовление производят в процессе доставки или непосредственно на строительной площадке. Отечественной промышленностью выпускают автобетоносмесители объемом готового замеса от 2,5 до 9,0 м3 на базовых автомобилях типа МАЗ, КамАЗ, КрАЗ и др. Одним из условий повышения качества работ в процессах приготовления бетонных смесей является переход на автоматическое управление производством. Автоматизация предусматривает управление транспортированием заполнителей и вяжущих со склада в расходные бункера, дозированием составляющих, процессами смешивания и выдачи готовой смеси, а также систему заказа смеси. Налажен выпуск комплекта оборудования для автоматизированного управления технологическими процессами приготовления бетонных смесей. Автоматическое управление операциями осуществляется с помощью станций управления СУБ-31 и СУБ-32 и др. Станция СУБ 31 позволяет управлять тремя дозаторами заполнителей, дозаторами цемента и двумя дозаторами жидкости. Станция СУБ-32 обеспечивает программное дистанционное управление подачей материалов из расходных бункеров, дозирование, перемешивание и выгрузку готовой смеси. Она позволяет организовать приготовление многорецептурной бетонной смеси. Для автоматического регулирования и дистанционного управления технологическим процессом приготовления бетонной смеси используют систему управления ЦИКЛ БС. Она устанавливается в одно- и двухсекционных смесительных узлах периодического действия, выполненных в башенной компоновке. Система ЦИКЛ БС обеспечивает дистанционное управление механизмами подачи цемента и заполнителей, загрузкой шести отсеков расходного бункера заполнителей и двух отсеков расходного бункера цемента, оперативной и аварийной сигнализацией, механизмами смесительного отделения. Система ЦИКЛ БС позволяет в автоматическом режиме приготавливать любую из 12 классов бетонных смесей с заданием до 99 замесов каждого класса и времени перемешивания каждого замеса в отдельности 1...9 мин. Выполняет функции сигнализации заказа класса бетонной смеси и число замесов, сигнализации перегрузки каждого из дозаторов и их разгруженного состояния, учета расхода цемента, контроля за ходом технологического процесса, а также регистрации на диаграммной ленте процесса дозирования в любом дозаторе. Наиболее совершенной системой автоматического контроля приготовления бетонной смеси является комплект оборудования КД-1500, в котором функции управления выполняет пульт БМУ. Пульт управления БМК включает блоки: информации (БИН), дублирующих индикаторов (БДИ), логического контроллера (БЛК), дистанционного управления (БДУ) и питания (БП). Блок БЛК включает в состав мнемосхему и обеспечивает считывание требуемой рецептуры смеси, которое происходит при вложении перфошаблона в считывающее устройство. На перфошаблоне в двоичном коде записаны значения масс всех компонентов смеси для данной рецептуры; управление всеми механизмами и устройствами; контроль выполнения исполнительными механизмами управляющих сигналов; задание оператором по задатчику числа замесов; выработку сигналов на прекращение загрузки дозаторов при достижении заданных значений доз с учетом влажности заполнителей; учет израсходованного цемента; контроль и правильность задания доз.

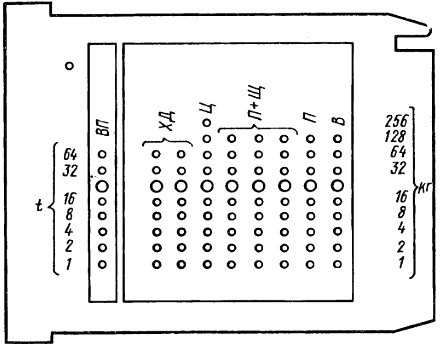

Измерение влажности песка производится датчиком влагомера ВПС-205. Датчик устанавливают в расходном бункере, а блок преобразователя влагомера ВПС-205 располагают на пульте БМУ. Входным сигналом для бетона является значение влажности и заданное значение массы песка. Выходной сигнал влагомера на блок БЛК обеспечивает автоматическую компенсацию влияния влажности. На лицевую панель пульта выведены две ручки, с помощью которых оператор может вручную вводить значения влажности песка и щебня мелкой фракции по цифровым шкалам. При этом система автоматически компенсирует вводимые данные. Задание компонентов смеси и времени перемешивания осуществляется с помощью перфошаблона (рис. 28), на котором устанавливается расход составляющих смеси: В — воды, П — песка; ХД — химической добавки; Ц — цемента; Щ — щебня; t — время перемешивания в с; КГ — масса в кг.
Рис. 28. Перфошаблон для автоматизированного приготовления бетонных смесей. Блок контроля задания КБЗ позволяет также визуально контролировать задания по восьми компонентам бетонной смеси и времени перемешивания.
|
