Бетонные работы



§ 49. Обогрев бетона инфракрасными лучами

Источником инфракрасных (тепловых) лучей служат ТЭНы мощностью 0,6...1,2 кВт с рабочим напряжением 127, 220 и 380 В, керамические стержневые излучатели диаметром 6...50 мм, мощностью 1...10 кВт, кварцевые трубчатые излучатели и другие средства.

Для создания направленного потока инфракрасных лучей применяют отражатели параболического, сферического или трапецеидального типа. Инфракрасные установки в комплекте с отражателями и поддерживающими устройствами используют для прогрева конструкций, возводимых в скользящей опалубке, тонкостенных элементов стен, подготовки под полы, плитных конструкций, стыков крупнопанельных зданий.

При обогреве плитных конструкций используют излучатели с отражателями коробчатого типа (рис. 145, а), которые или устанавливают на бетонную поверхность, или подвешивают на расстоянии от нее. Чтобы предотвратить быстрое испарение влаги, поверхность бетона покрывают пленкой.

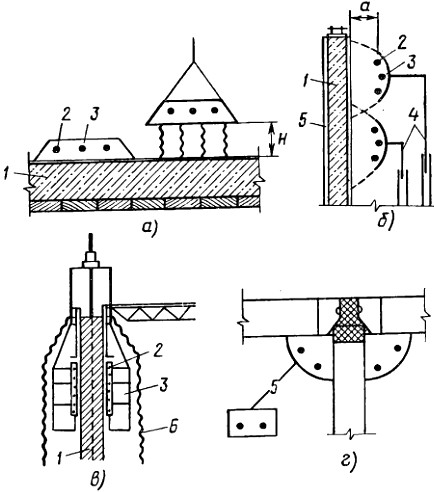

Рис. 145. Схемы инфракрасных установок:
а — инфракрасные излучатели с отражателем коробчатого типа, б — сферические излучатели, в — излучатели для прогрева бетона стен, возводимых в скользящей опалубке, г — излучатели-нащельника для прогрева стыков крупнопанельных зданий; 1 — прогреваемый бетон, 2 — инфракрасные излучатели, 3 — отражатели, 4 — телескопические стойки, 5 — нащельники, 6 — брезентовый чехол

При возведении стен в щитовой и объемно-переставной опалубке применяют односторонний обогрев излучателями сферического типа (рис. 145,б). Для обеспечения прогрева всей плоскости стены отражатели располагают на разных уровнях на телескопических стойках 4 и на расчетном расстоянии от стены.

При возведении конструкций в скользящей опалубке бетон, выходящий из опалубки, прогревают двусторонним расположением инфракрасных излучателей (рис. 145, в). Их подвешивают к щитам опалубки или размещают на подвесных подмостях. Чтобы исключить потери теплоты, возводимые конструкции изолируют от окружающей среды брезентовым чехлом, выполняющим роль тепляка.

Для прогрева стыков сборных железобетонных конструкций крупнопанельных зданий применяют различные типы нащельников (рис. 145, г) в виде прямоугольных коробов (при устройстве плоских стыков элементов) или сегментных (для стыков, расположенных под прямым углом).

Для лучшего поглощения инфракрасного излучения поверхность опалубки покрывают черным матовым лаком. Температура на поверхности бетона не должна превышать 80...90° С.

Инфракрасные установки располагают на таком расстоянии друг от друга, чтобы прогревалась вся поверхность бетона.

Инфракрасный обогрев обеспечивает хорошее качегпш тгр мообработки бетона при условии соблюдения теплового ро жима выдерживания бетона.
