ВОДОЛАЗНОЕ ДЕЛО



Обследование подводных трубопроводов

Водолазным обследованием уложенного под водой трубопровода определяются: соответствие отметки верха засыпки трубопровода проекту и исполнительным чертежам, наличие и размеры оголенных участков места размыва реки на участке трубопровода и величину провисания трубопровода, наличие посторонних предметов в створе трубопровода, состояние подводных участков берегоукрепления.

На основании данных водолазного обследования составляется проект ремонтных работ.

Водолазная станция перед началом обследования подводного трубопровода получает программу обследования, утвержденную организацией, кому принадлежит трубопровод.

Приведем пример программы водолазного обследования двух ниток перехода магистрального нефтепровода диаметром 600 мм через реку. Нитки уложены на расстоянии 30 м друг от друга в самостоятельные подводные траншеи и засыпаны. В прибрежных участках выполнены берегоукрепительные работы в виде наброски камней на гравийно-песчаное основание. В задании указывается следующее:

  1. Произвести водолазное обследование участка реки шириной 60 м от правого до левого берега;
  2. Определить отметки верха засыпки трубопроводов и их соответствие проектным или исполнительным чертежам;
  3. Определить заложение верха трубопровода, или, как ее называют, верхней шелыги. Для этой цели через 50 м гидромонитором размыть поперечники до обнаружения верхней шелыги трубопроводов глубиной до 1 м. Длина каждого поперечника должна быть 10 м;
  4. Если при размыве поперечников глубиной в 1 м трубопровод не будет обнаружен, дальнейший размыв прекратить;
  5. При обнаружении участка оголенного трубопровода через 5 м определить отметки дна реки и верхней шелыги трубопровода в этой же точке;
  6. Определить длину и состояние участка оголенного трубопровода;
  7. Определить состояние прибереговых участков трубопроводов и берегоукрепления
  8. Отметки верха засыпки и верхней шелыги трубопровода на продольный профиль перехода трубопровода.

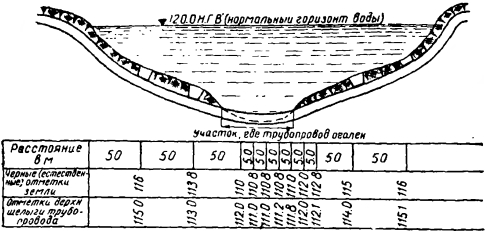

Продольный профиль трубопровода

Рис. 95. Продольный профиль трубопровода

При строительстве переходов трубопроводов через большие водохранилища и другие крупные водные преграды трубопроводы в средней и глубокой части обычно не заглубляются. Поэтому при водолазном обследовании этих мест основное внимание уделяется определению участков, где они провисают.

Знакомясь с состоянием берегоукреплений, водолазы тщательна осматривают прибереговые участки и проверяют сохранность каменных призм, каменной наброски, нет ли промоин в береговых участках, сползания каменной наброски или бетонных плит?

Все эти данные с необходимыми промерами наносятся на чертежи и указываются в актах обследования уложенного трубопровода.
