Учебное пособие

ВОДОЛАЗНОЕ ДЕЛО



Судоподъемные понтоны

Для подъема затонувших судов, различных предметов, а также для уменьшения осадки судов вб время их проводки по мелководью используются понтоны. Бывают понтоны жесткие и мягкие. В настоящее время применяются жесткие стальные понтоны подъемной силой 40, 80, 200 и 400 т и мягкие понтоны (из прорезиненной ткани) подъемной силой 5 и 10 т.

Жесткий судоподъемный понтон представляет собой герметически закрытое плавучее сооружение, разделенное внутри на два или три отсека (рис. 86). В отсеках внизу имеются горловины для поступления и выхода воды при затоплении и продувании понтона. Для продувания отсеков понтон в верхней части имеет штуцера с вентилями, чтобы подавать и стравливать воздух.

В каждом отсеке в днище понтона устанавливаются так называемые аппендиксы, служащие для выхода излишнего воздуха и предохранения понтона от разрыва.

Горловины и аппендиксы дают возможность выравниваться внутреннему и внешнему давлению в понтоне при всплытии.

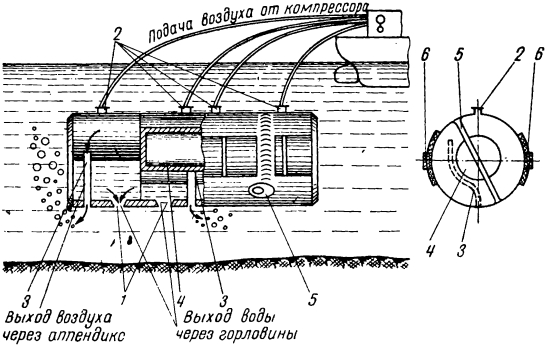

Схема судоподъемного цилиндрического понтона

Рис. 86. Схема судоподъемного цилиндрического понтона:
1 — горловины; 2 — штуцера с вентилями: 3 — аппендиксы; 4 — воздушный ящик; 5 — клюв; 6 — деревянная обшивка

Для уменьшения веса в воде и удобства работы во время его постановки на место застрапки, внутри понтона имеется воздушный ящик, в который при затоплении вода не поступает.

Через корпус понтона под углом 30° к его диаметральной плоскости проходят две клюзовые трубы, служащие для пропуска судоподъемных стропов, которые крепятся на стопоре, расположенном посредине понтона, в верхней его части. Подводная и надводная устойчивость обеспечивается за счет твердого балласта, расположенного в нижней части понтона.

Для подъема и поддержания понтона в подводном положении, найтовки и буксировки на верхней части понтона привариваются обухи.

Принцип действия понтона основан на законе Архимеда, согласно которому плавающий предмет при погружении в воду вытесняет количество воды, равное весу его и приложенного к нему груза. При отжатии из него воды воздухом, подаваемым по воздушным-шлангам с поверхности, понтон приобретает положительную плавучесть. А так как вес понтона значительно меньше веса воды,, заключенной в его объеме, то после полной продувки понтон приобретает подъемную силу, равную разности между весом вытесненной из понтона воды и весом самого понтона. Эта сила используется, для поднятия судов.

Приведем некоторые основные размеры и технические характеристики 200-тонного стального судоподъемного понтона: длина — 11,72 м, ширина — 5,70 м, высота — 5,70 м, грузоподъемность в пресной воде — 200 т, вес в подводном положении — 3,3 т, вес на воздухе с балластом — 67 т. Осадка понтона с.закрытыми горловинами — 1,63м, а с открытыми — 2,01 м.

Мягкий понтон подъемной силой 10 т представляет собой оболочку цилиндрической формы со сферическими оконечностями, изготовленную из двухслойной прорезиненной ткани.

В нижней части понтона имеется два патрубка (тубуса); через них во внутрь проходит шланг для продувки понтона. Патрубок одновременно является и горловиной для выхода воды при продувании и расширяющегося воздуха у продутого понтона при всплытии.

В верхней части понтона расположены два отростка, служащие для выпуска воздуха при затоплении и остропке понтона. Они снабжены пробками, которые открываются перед продувкой.

Основные размеры мягкого понтона: длина — 3,8 м, диаметр — 2,02 м, вес — 125 кг.
