Учебное пособие

ВОДОЛАЗНОЕ ДЕЛО



Инструменты и технические средства для производства водолазных работ

При подводных работах используются различные инструменты: ручные, пневматические, электрические и взрывного действия.

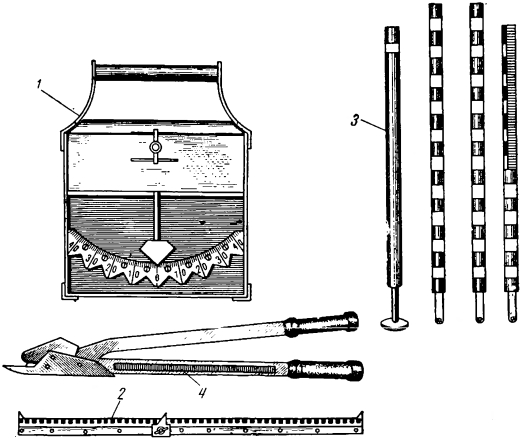

Ручной водолазный инструмент. К ручному водолазному инструменту относятся те же инструменты, которые применяются при выполнении работ в надводных условиях (молотки, кувалды, пилы, сверла, слесарные ключи, зубила, отвертки и др.), а также специальные водолазные инструменты: кренометр-угломер 1, водолазная линейка 2, футшток 3, водолазные ножницы 4 (рис. 83).

Водолазный кренометр-угломер служит для измерения углов наклона различных подводных объектов и сооружений, крена и дифферента затонувших судов. При измерении углов, под водой водолаз устанавливает кренометр на измеряемую наклонную поверхность основанием или боковой стороной, отжимает барашек, зажимающий маятник, и, когда маятник займет новое положение, вновь его зажимает и сообщает результат по телефону или подает кренометр на поверхность.

При измерении наклона неровных поверхностей кренометр устанавливают на заранее уложенную рейку или брусок.

Водолазная линейка имеет длину 150 см и применяется при определении размеров различных предметов, а также повреждений в подводной части конструкции с точностью до 1 см.

Ручной водолазный инструмент

Рис. 83. Ручной водолазный инструмент

Для выполнения замеров водолаз устанавливает нуль линейки в начале измеряемого предмета, отворачивает крепежный барашек и передвигает движок до второго конца замеряемой длины так, чтобы наружная кромка движка коснулась конца измеряемого предмета и вновь завинчивает барашек. Результат отсчета передает по телефону или подает линейку на поверхность.

Разборный водолазный футшток служит для точного измерения глубины или высоты отдельных конструкций подводных сооружений. Изготовляется из четырех дюралюминиевых составных звеньев общей длиной 8 м.

Нижнее звено имеет башмак для упора, два средних звена — разбивку в дециметрах. Верхнее звено — с делениями в сантиметрах. Звенья соединяются между собой пружинными замками. Для, замера футшток собирают из звеньев с учетом глубины, на которой будут проводиться работы; при сборке, звено, имеющее деление в сантиметрах, всегда должно быть верхним.

Водолаз устанавливает собранный футшток на место замера, а наверху по делениям верхнего звена определяет глубину или высоту подводных сооружений.

Водолазные ножницы предназначены для перерезания стального троса или отдельных его прядей диаметром до 12 мм, а также мягкой стальной проволоки диаметром до 10 мм.

Пневматический водолазный инструмент. К пневматическому водолазному инструменту относятся сверлильные машинки типа СМ-22Э, СМ-32Э, PC-22, РС-32, СПУ; бурильные молотки ВМ-17Э, БМ-25, БМ-13, рубильно-чеканные молотки РБ-54, РБ-58Э, РБ-63, ЭРК-9, молотки типа РК, пневматические гайковерты, ножницы-кусачки, пилы.

Пневматический инструмент приводится в действие сжатым воздухом, нагнетаемым компрессором и подаваемым по шлангу в инструмент. По конструкции и устройству подводный пневматический инструмент мало чем отличается от пневматического инструмента общего пользования, применяющегося для работ на поверхности. Отличие состоит лишь в том, что подводные пневматические инструменты имеют водонепроницаемый корпус, а в выхлопном патрубке — штуцер для присоединения воздухоотводного шланга длиной 1,5—2 м.

Пневматический инструмент общего пользования широко описан в технической литературе, поэтому в разделе будут рассмотрены лишь специализированные инструменты, при годные для работы под водой.

Пневматический гайковерт служит для завинчивания и отвинчивания болтов и гаек диаметром до 32 мм. Имеет форму пистолета, малый вес и габариты. Заворачивание или отвинчивание головки болта или гайки осуществляется за счет передачи крутящего момента от роторного двигателя на торцовый гаечный ключ.

Гайковерт имеет следующие данные:

  • рабочее давление сжатого воздуха — 5—6 ат;
  • мощность пневмодвигателя — 0,6 л. с.;
  • расход воздуха — 1,3 м3/час;
  • вес — 6 кг.

Сверлильная пневматическая угловая машинка (СПУ) применяется для сверления отверстий диаметром не более 23 мм в углах и других труднодоступный местах, а также для нарезания резьбы, раззенковки и развертки отверстий. Машинка состоит из четырех основных узлов; сверлильной готовки, роторного двигателя с центробежным регулятором, планетарного одноступенчатого редуктора и пусковой рукоятки.

Машинка имеет следующие данные:

  • рабочее давление сжатого воздуха — 5 ат;
  • мощность пневмодвигателя — 1,75 л. с.;
  • расход воздуха —1,4 м3/час;
  • вес — 7 кг.

Пневматические ножницы-кусачки предназначены для резки листового металла толщйной до 3 мм. Ими можно производить наружную обрезку листа и разделку фигурных отверстий диаметром более 22 мм. Раскрываются и вырезаются листы по шаблону. Ножницы-кусачки состоят из следующих основных частей: впускного устройства, пневматического роторного двигателя, планетарного редуктора, режущей головки с ползунком, матрицы и пуансона.

Ножницы-кусачки имеют следующие данные:

  • рабочее давление сжатого воздуха — 5 ат;
  • мощность пневмодвигателя — 0,5 л. с.;
  • наибольшая скорость резания — 0,5—0,6 м/мин;
  • расход воздуха — 0,8 м3/час;
  • вес. — 2,8 кг.

Рабочее давление сжатого воздуха описанного пневматического инструмента рассчитано для работы на глубине 10 м. С увеличением глубины свыше 10 м давление воздуха должно быть увеличено соответственно на 1 ат.

Пневматические пилы представляют собой дереворежущие механизмы. Подобно сверлильной машинке они имеют такие же воздушные двигатели, с помощью которых приводится в движение зубчатая цепь, натянутая на стальной лист.

Одновременно с пилой работают два водолаза. Во время работы нужно соблюдать особую осторожность, так как двигатель пилы запускает один водолаз без контроля другого.

К работам с пневматическим инструментом допускаются только лида, хорошо обученные и проинструктированные.

Помните, что нельзя перегревать мотор, так как. это может вызвать его порчу и выход из строя.

Пневматический инструмент должен быть отрегулирован и не иметь сильной отдачи. Подавать воздух следует только тогда, когда инструмент находится в рабочем положении.

Пневматический инструмент подается водолазу специальным концом только при его нахождении на месте работы.

При этом следует закрыть доступ сжатого воздуха в рабочий шланг и проверить, нет ли в инструменте, давления?

После того как водолазу подан инструмент, освободившийся конец выбирается наверх.

Перед тем как привести в действие пневматический инструмент, водолаз должен принять устойчивое положение и подать сигнал «Включить воздух». После окончания работы он подает сигнал «Выключить воздух» и выпускает воздух из рабочего шланга.

Во время работы пневматическую пилу нельзя держать за оградительный кожух, а только за ручки. Если пила заедает, то необходимо сначала отключить подачу воздуха и после этого вынуть режущую часть.

Для механизации различных водолазных работ широко используется электрический подводный инструмент.

Он приводится в действие электрической энергией, подаваемой по кабелю с поверхности, и имеет преимущество перед пневматическим инструментом. Во-первых, работает на различных глубинах, в то время как пневматический инструмент действует на глубинах, определяемых прочностью шлангов, подающих сжатый воздух.

Во-вторых, почти не создает барботажа (выход отработанного воздуха в воду), который мешает водолазу при работе с пневматическим инструментом.

К электрическому подводному инструменту относятся электрсверлильная машинка и электрический дискорез, электрические пилы, буровые отвертки.

Электросверлильная машинка служит для сверления отверстий диаметром до 25 мм. В качестве привода в машинке использован трехфазный электромотор на 200 гц погружного типа с герметизированной статорной обмоткой, полезной мощностью 1000 вт, напряжением 127 в. Вес машинки — 9,5 кг.

Электрический дискорез предназначен для перерезания стальных тросов диаметром до 65 мм. Дискорезом можно резать трос, намотавшийся на винт или гребной вал, а также свободно висящий трос. Трос диаметром 35 мм, дискорез перерезает за 10—15 мин., дюймовую трубку за 8 мин. при помощи режущего диска диаметром 175 мм и толщиной 2—2,5 мм, изготовляемого из абразивов. Дискорез, как и электросверлильная машинка, имеет электродвигатель погружного типа с полезной мощностью 1800 вт, напряжением 127 в. Наибольшая глубина резания 58 мм. Дискорез весит 9 кг.

Перечисленные выше электроинструменты могут применяться на предельной глубине погружения водолазов в мягком снаряжении.

При пользовании электрическим инструментом под водой следует строго соблюдать правила по уходу за ним и техники безопасности, следить за тем, чтобы кабель не имел нарушений изоляций и обрывов.

Электроинструменты водолаз должен держать за ручки, предназначенные для этой цели. Запрещается держать электроинструменты за электрический провод.

При работе режущего инструмента (электрических пил дискорезов, сверлильных машинок) запрещается касаться вращающейся режущей части инструмента, удалять стружки или опилки, заменять сверла и т. п. до полной его остановки.

Включать пилу, дискорез разрешается в том случае, если есть полная уверенность в том, что шланг, сигнальный конец и другие части снаряжения удалены от ее режущей части на безопасное расстояние.

Инструмент взрывного действия. К инструменту взрывлого действия относится подводный дыропробивной пистолет (рис. 84), в котором используется эйергия взрыва порохового заряда, находящегося в патроне. ПДП служит для пробивания дыр и забивания шпилек в металлические листы толщиной от 9 до 25 мм. При толщине металла менее 8—9 мм забитая шпилька не будет держаться.

Подводный дыропробивной пистолет

Рис. 84. Подводный дыропробивной пистолет — ПДП:
1 — корпус; 2 — ударник; 3 — пружина ударника; 4 — предохранитель; 5 — защелка; 6 — отверстие для выхода газов; 7 — патрон; 8 — ствол; 9 — дистанционная втулка; 10 — пробойник; 11 — казенник; 12 — тренога

Пистолет представляет собой цилиндрический корпус. Вес комплекта ПДП — 150 кг, вес пистолета — 13,5 кг. На одном конце его имеется рукоятка, на другом — отверстие для вставки цилиндрического ствола. В него вкладывается патрон с зарядом и стальной шпилькой или пробойником. Внутри корпуса помещен неподвижный ударник, который накалывает капсюль патрона, и пружина. В передней части пистолета имеется защелка с пружиной, служащая для задержки ствола от выпадения. Предохранитель удерживает ствол от перемещения внутри корпуса и предотвращает случайный выстрел.

В нижней части корпуса имеется отверстие для выхода газа.

В верхней части расположены два рыма для подвешивания его на тросе. Казенник запирает ствол, препятствуя поступлению взрывных газов в корпус пистолета. Дистанционная втулка регулирует силу удара выстреливаемой шпильки или пробойника. Вставляется втулка в надульник.

Пистолет подается водолазу на конце без ствола. Отдельно подается ствол, который заряжается на поверхности.

Вставив ствол в корпус, водолаз упирает его треногой к пробиваемому месту и пальцем нажимает на предохранитель. Резким нажатием на рукоятку другой рукой корпус пистолета подается вперед. При этом пружина ударника сжимается и боек ударника накалывает капсюль патрона. В результате взрыва шпилька или пробойник вылетает из ствола и пробивает отверстие.

При работе с инструментом взрывного действия необходимо соблюдать следующие меры предосторожности:

  • не пользоваться ПДП даже с небольшими неисправностями;
  • не нажимать на предохранитель пистолета до тех пор, пока он не будет подготовлен к стрельбе;
  • опасно пользоваться более сильным зарядом, чем это требуется при данной толщине листа;
  • во избежание рикошета при выстреле пистолет надо держать не под углом, а перпендикулярно к пробиваемому металлическому листу;
  • не следует держать пистолет стволом, к себе или направлять его в сторону работающего водолаза;
  • запрещается заряжать и перезаряжать пистолет под водой:
  • прежде чем приступить к пробиванию отверстий в корпусе судна или переборке, необходимо выяснить, нет ли за ними взрывчатых материалов или взрывоопасных газов.
