Водолазная телефонная аппаратура

Водолазная телефонная станция ВК-1 (рис. 56) работает по трехпроводной схеме. Она обеспечивает двустороннюю связь телефониста на поверхности с одним или двумя водолазами. Станция может работать без электропитания по принципу электромагнитной индукции на больших глубинах с питанием от аккумуляторной батареи напряжением 6—12 в.

В комплект телефонной станции входят коммутатор КВС-1, гарнитуры телефониста, шлемовые телефон и микрофон. Для подключения телефонных кабелей и гарнитуры телефониста на корпусе коммутатора имеются розетки, закрытые крышками.

На крышке в нерабочее время коммутатора размещены рукоятка ключа, планки-указатели и планка с краткой инструкцией.

Шлемовые телефонные и микрофонные капсюли помещены в специальные коробки, которые крепятся в шлеме посредством крючков. В качестве телефонов и микрофонов станции использованы дифференциальные электромагнитные капсюли ДЭМ-4М. В микрофонной трубке гарнитуры телефониста ТНМ применен угольный капсюль МК-10, работающий с подпиткой от батареи. Капсюли ДЭМ-4М взаимозаменяемы и могут работать в режиме телефона и микрофона.

Водолазная телефонная станция ВК-1

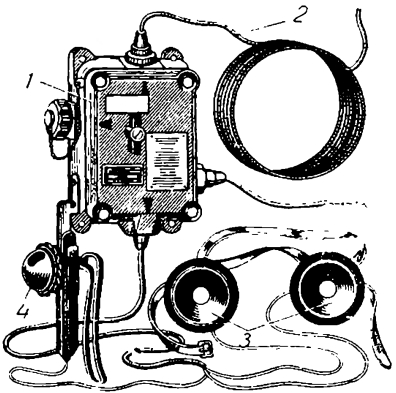

Рис. 56. Водолазная телефонная станция ВК-1:
1 — коммутатор; 2 — телефонный кабель; 3 — наушники телефониста: 4 — микрофон телефониста

Для включения станции BK-1 необходимо подключить телефонный кабель водолазов и гарнитуру телефониста к соответствующим розеткам на коммутаторе. В комплекте станции имеются два типа гарнитур телефониста. Если станция будет работать по безбатарейной схеме (глубина спуска до 40 м), телефонист пользуется гарнитурой. ТНМ-Б (рукоятка микрофона шарового цвета). Если же в станции будет аккумуляторная батарея, к коммутатору присоединяют гарнитуру ТНМ (рукоятка микрофона черного цвета). Исправность работы станции проверяют двусторонним разговором поочередно с каждым водолазом, переставляя ключ коммутатора сначала в одно крайнее положение, а затем в другое. Для передачи своей речи водолазу телефонист нажимает тангенту на микрофонной трубке. Вес комплекта станции — 75 кг.

Легководолазная телефонная станция ЛBTC-63 (рис. 57) предназначена для двусторонней телефонной связи телефониста с двумя водолазами. Рассмотрим назначение и краткое устройство основных частей телефонной станции.

Легководолазная телефонная станция

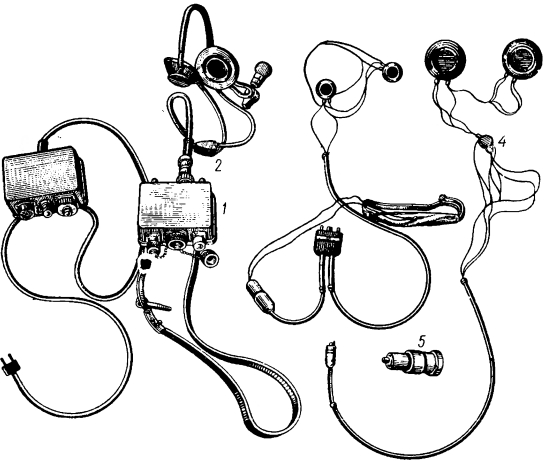

Рис. 57. Легководолазная телефонная станция ЛВТС-63:
1 — переговорное устройство; 2 — телефонно-микрофонная гарнитура ТМГ-2; 3 — телефонно- ларингофонная гарнитура водолаза; 4 — телефонно-микрофонная гарнитура водолаза; 5 — аккумуляторная батарея; 6 — зарядное устройство

Переговорное устройство собрано и расположено в силуминовом корпусе. В верхней части его находятся органы управления с соответствующими надписями на корпусе и разъем для подключения гарнитуры телефониста.

В нижней части имеются разъемы для подключения кабелей связи и гнезда для установки аккумуляторной батареи или подключения кабеля питания. Внутри корпуса расположен усилитель. Связь со схемой телефонной станции осуществляется через пять букс, выходящих на боковую поверхность усилителя.

Телефонно-микрофонная гарнитура ТМГ-2 служит для работы телефониста и состоит из пружинного оголовья, двух низкоомных телефонов ТА-56М, кронштейна для крепления микрофона ДЭМШ-1А и шнура с разъемом для подключения к переговорному устройству.

Телефонно-ларингофонная гарнитура водолза состоит из двух параллельно соединенных телефонов. Ларингофоны соединяются с четырехштырьковой вилкой через малогабаритный двухполюсный разъем.

Телефонно-микрофонная гарнитура водолаза представляет собой два параллельно соединенных телефона.

Все проводники от телефона и микрофона выходят на четырехштырьковую вилку, с ее помощью гарнитура соединяется с кабелем связи внутри гидрокомбинезона. Микрофон крепится в штуцере маски с помощью специального держателя.

Аккумуляторная батарея содержит семь аккумуляторов Д-0,2. Время эксплуатации батареи с момента зарядки составляет 30 час. По техническим условиям на аккумуляторы Д-0,2 гарантируется 200 циклов заряд-разряд. Аккумуляторная батарея заряжается с помощью зарядного устройства в течение 20 час.

Зарядное устройство представляет собой силуминовый корпус, внутри которого находятся механизмы зарядного устройства. На лицевой части корпуса расположены миллиамперметр, предохранитель и гнездо для установки батареи. С другой стороны вмонтирован шнур с вилкой для подключения зарядного устройства к сети переменного тока напряжением 127 в (±10%) или 220 в (±10%).

Кабель питания. Учитывая температурный режим, при котором аккумуляторная батарея обеспечивает нормальную работу станции (от +5 до +35°С), предусмотрена возможность питания станции от внешнего источника при помощи кабеля питания, состоящего из двухполюсной вилки, шнура и штекера, в котором размещены гасящие сопротивления и кремниевый стабилитрон Д1 для исключения короткого замыкания.

Штекер включается в гнездо переговорного устройства, а двухполюсная вилка в розетку сети питания напряжением 12 или 24 а постоянного тока.

Вес станции без кафеля связи, ЗИПа и укладочного ящика не более 4 кг. Станция обеспечивает телефонную связь на глубину до 30 м. Устойчивая ее работа зависит от температуры, которая должна быть от 3 до 50°С.

В качестве телефонного кабеля применяется трехжильный кабель КВТ-1 3X1,5 либо кабель РШМ сечением 1,5x2,5 мм2.
