Учебное пособие

ВОДОЛАЗНОЕ ДЕЛО



Устройство гидрокомбинезонов СВУ

В комплект снаряжения СВУ входят гидрокомбинезон ГК СВУ-А (2 шт.) и гидрокомбинезон ГК СВУ-Б (1 шт.).

Гидрокомбинезоны отличаются друг от друга материалом и конструкцией головной части: СВУ-А имеет объемный шлем, а СВУ-Б подшлемник и маску.

Гидрокомбинезон ГК СВУ-А (рис. 38) изготовлен из прорезиненной трикотажной ткани.

В грудной части он имеет прорезь по периметру, в который вшит аппендикс.

Гидрокомбинезон ГК СВУ-А

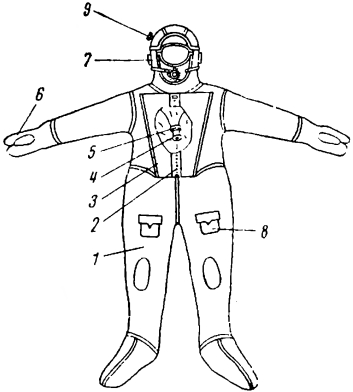

Рис. 38. Гидрокомбинезон ГК СВУ-А:
1 — комбинезон; 2 — застежка «молния»; 3 — фартук; 4 — аппендикс; 5 — жгут; 6 — рукавица; 7 — шлем; 8 — карман; 9 — предохранительный клапан

Штаны гидрокомбинезона оканчиваются герметичными чулками с мягкой утолщенной подошвой, что позволяет надевать на ноги ласты. К рукавам приклеены рукавицы. Фартук с механической застежкой «молния» закрывает аппендикс, зажгутованный жгутом.

Шлем ГК СВУ-А (рис. 39, а) состоит из капюшона и вклеенной в него маски. В капюшоне имеются телефонные гнезда с поролоновыми амортизаторами. Маска отпрессована из эластичной резины, имеет смотровой иллюминатор из светофильтрового оргстекла, который крепится к маоке хомутами.

Шлем и маска

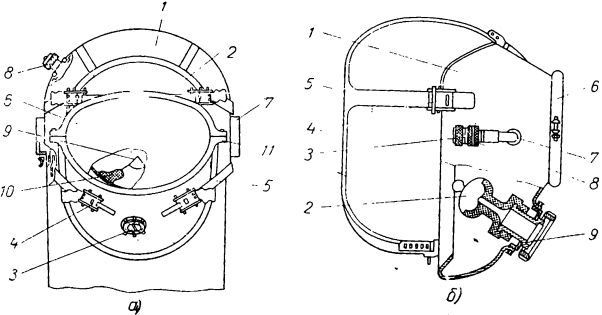

Рис. 39.
а) — шлем ГК СВУ-А: 1 — капюшон; 2 — маска; 3 — ниппель; 4 — пряжка; 5 — ремень; 6 — стекло; 7 — гнездо телефонное; 8 — предохранительный клапан; 9 — полумаска; 10 — бобышка: 11 — хомут;
б) — маска ВМ-4; 1 — корпус маски; 2 — загубник; 3 — глухая гайка (пробка); 4 — пряжка; 5 — наголовннк; 6 — хомут; 7 — фланец; 8 — накидная гайка; 9 — ниппель

В верхней части капюшона оправа расположен предохранительный клапан, через который из объемного шлема вытравливается избыточный воздух. Клапан отрегулирован таким образом, что-бы при избыточном давлении под шлемом (100—150 мм вод. ст.) автоматически открывался.

Внутри маски с правой и левой стороны (на высоте носа водолаза) приклеены два эластичных резиновых выступа (бобышки) для зажима носа при продувании ушей во время погружения.

С внутренней стороны маски находится полумаска с безжидкостным обтюратором, которую можно заменить загубником. Полумаска монтируется в маску с помощью ниппеля, конструкция которого изображена на рис. 40, а.

Ниппель

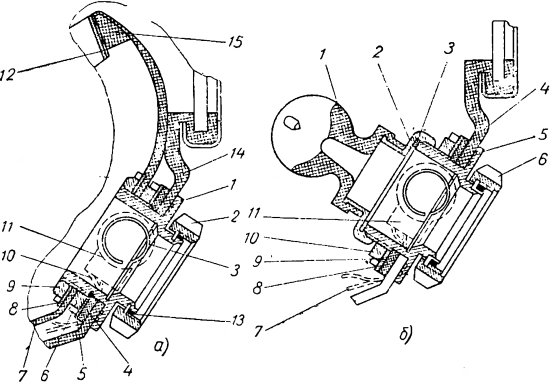

Рис. 40.
а) — ниппель: 1 — ниппель; 2 — накидная гайка; 3 — пружина; 4 — прокладка; 5 — шайба; 6 — гайка герметичная; 7— полумаска; 8 — шайба; 9 — гайка; 10 — провода; 11 — микрофон; 12 — замша; 13 — прокладка; 14 — маска; 15 — амортизатор;
б) — ниппель с загубником: 1 — загубник; 2 — ниппель; 3 — прокладка; 4 — шлем; 5 — ниппель; 6 — накидная гайка; 7 — провода; 5 — прокладка; 9 — шайба; 10 — гайка; 11 — микрофон

Пружина служит для удержания в ниппеле микрофона, изображенного пунктиром. Провода от микрофона выводятся из ниппеля через два отверстия диаметром 1,5 мм в корпусе ниппеля и зажимаются герметичной накидной гайкой между корпусом маски и резиновой прокладкой. Полумаска зажимается гайкой 9 между герметичной гайкой и шайбой. Для замены полумаски на загубник гайку 9 отвертывают и снимают с ниппеля вместе с шайбой и полумаской.

На ниппель навертывают другой ниппель, специально для загубника, как показано на рис. 40,б. Ниппели герметизируют между собой прокладкой. Ниппель с загубником придается к гидрокомбинезону.

Внутри шлема имеются каналы для телефонных проводов, которые выводятся наружу через апендикс гидракомбинезонa.

Маска и полумаска в местах лрилегания к лицу водолаза оклеены замшей. Сзади, на уровне шеи водолаза, к шлему приклеен резиновый лепестковый клапан, который при погружении вытравливает избыток воздуха из-под шлема.

Гидрокомбинезон ГК СВУ-Б отличается от ГК СВУ-А тем, что вместо объемного шлема имеет подшлемник и маску (рис. 41).

Гидрокомбинезон с подшлемником ГК СВУ-Б

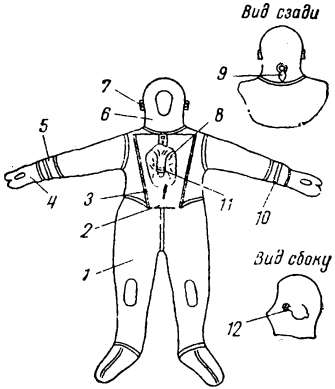

Рис. 41. :
1 — комбинезон; 2 — застежка «молния»; 3 — фартук; 4 — рукавица; 5 — манжета; 6 — подшлемник; 7 — гнездо телефонное; 8 — аппендикс; 9 — клапан лепестковый; 10 — кольцо эластичное; 11 — жгут; 12 — нипцель

Подшлемник 6 применяется для защиты головы водолаза от соприкосновения с водой. Изготовляется из эластичной резины. В подшлемник вклеены телефонные гнезда и каналы для телефонных проводов. Сзади на шейной части подшлемника расположен лепестковый травящий клапан.

Маска В М-4 (см. рис. 39, б) защищает лицо водолаза от соприкосновения с водой и дает ему возможность видеть предметы. К лицу она прижимается наголовником с помощью пряжек.

Во фланец вмонтирован ниппель с накидной гайкой. При надетой маске накидная гайка навинчивается на ниппель 12 (см. рис. 41), чем обеспечивается сообщение подмасочного и подкомбинезонного пространства с целью выравнивания давления.

Фартук 3 с механической застежкой «молния» закрывает аппендикс, зажгутованный жгутом.

Манжеты 5 приклеиваются к рукавам гидрокомбинезона и препятствуют проникновению воды под гидрокомбинезон при работе водолаза без рукавиц.

Рукавицы 4 защищают руки водолаза от соприкосновения с водой и предметами.
