Аппарат ШАП-62

Аппарат ШАП-62 (рис. 37) состоит из:

  • дыхательного автомата, предназначенного для пульсирующей подачи воздуха в момент вдоха и прекращения подачи в момент выдоха;
  • редуктора, служащего для редуцирования (воздуха высокого давления в баллонах аппарата до рабочего 3—4 кгс/см2;
  • трех воздушных баллонов на рабочее давление 200 кгс/см2. Объем баллона 3 равен 1,3 л, а 4—1 л. Баллоны предназначены для хранения аварийного запаса воздуха;
  • клатанной коробки, применяемой для подсоединения системы дыхания аппарата к объемному шлему гидрокомбинезона или маске.

Принципиальная схема шлангового аппарата

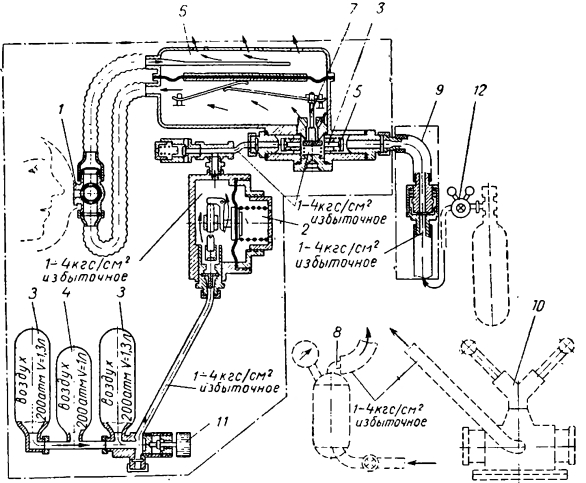

Рис. 37. Принципиальная схема шлангового аппарата ШАП-62:
1 — клапанная коробка; 2 — редуктор дыхательного автомата; 3 — баллоны V=l,3 л; 4 — баллон V=1 л; 5 — клапан (обратный); 6 — дыхательный автомат; 7 — клапан дыхательного автомата; 8 — фильтр воздушный ФВС-55; 9 — водолазный шланг ВШ-1; 10 — помпа водолазная ОВП; 11 — вентиль; 12 — редактор

Работа аппарата ШАП-62. Воздух для дыхания подается к легочному автомату аппарата по шлангу 9. Кроме того, он может подаваться от облегченной водолазной помпы (ОВП), транопортного баллона через (редуктор, воздушной магистрали плавсредств через фильтр ФВС-55.

Давление в шланге поддерживается так же, как и в аппарате АВМ-3.

Воздух по шлангу через обратный клапан 5 проходит в камеру легочного автомата под клапан 13, поступа(ет на вдох, как в легочном автомате АВМ-3.

При пользовании аварийным запасом воздуха из баллонов аппарата воздух через отрытое седло вентиля 11 проходит в редуктор 2, редуцируется до давления 3—4 кгс/см2 и поступает в легочный автомат и далее на вдох, при этом обратный клапан 5 прижимается давлением воздуха к седлу и перекрывает проход воздуха в шланг.
