ВОДОЛАЗНОЕ ДЕЛО



Водолазное снаряжение с воздушнобаллонным аппаратом АВМ-1М

В состав снаряжения входит: дыхательный аппарат АВМ-1М, гидрокомбинезон (гидрокостюм), грузовой пояс и водолазный нож. При спусках в холодную воду применяется шерстяное водолазное белье.

Дыхательный аппарат АВМ-1М является автономным аппаратом легочно-автоматического действия с совмещенной двухступенчатой системой редуцирования воздуха.

Основными узлами аппарата ABM-1M (рис. 28) являются воздушные баллоны, дыхательный автомат и мундштучная коробка с загубникам и дыхательными трубками 4, 5, зарядный штуцер. Аппарат крепится на водолазе двумя плечевыми, поясным и брасовым ремнями.

аппарат АВМ-1М

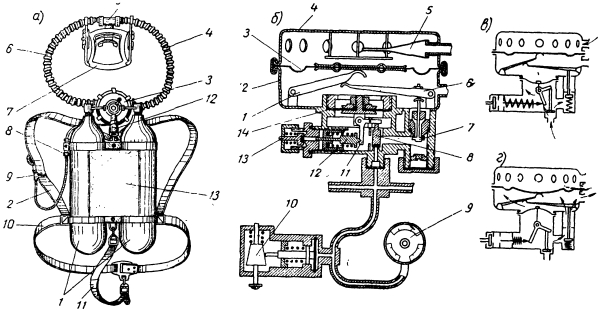

Рис. 28:
а) — аппарат АВМ-1М:
1 — воздушные баллоны; 2 — плечевой ремень; 3 — дыхательный автомат; 4 — шланг выдоха; 5 — мундштучная коробка; ?— шлаЪг вдбха; 7—оголовье; - зарядный штуцер;9 — указатель минимального давления; 10 — поясной ремень; 11 — брасовый ремень; 12 — вентиль; 13 — пенопластовая вставка;
б) — дыхательный автомат ABM-IM в разрезе:
1 — верхний рычаг; 2 — корпус; 3 — мембрана автомата; 4 — крышка; 5 — клапан выдоха; 6 — нижний рычаг; 7 — клапан автомата; 8 — клапан редуктора; 9 — манометр; 10 — указатель минимального давления; 11 — рычаг редуктора; 12 — толкатель; 13 — предохранительный клапан; 14 — мембрана редуктора;
в) — положение частей дыхательного автомата в момент выдоха;
г) — положение частей дыхательного автомата в момент вдоха

Воздушные баллоны изготовляются из легированной стали, вес 7—7,7 кг. На верхней сферической части баллона выбиваются следующие данные: тип и номер баллона, дата испытания и дата последующих испытаний, служащие его паспортом при эксплуатации. В баллон на свинцовом глете ввернута пробка вместе с трубкой высокого давления, нижний конец которой сплющен, a в стенке имеются отверстия для прохода воздуха, что не позволяет попадать частицам окалины с внутренних стенок баллона в дыхательный автомат.

Система воздушных трубок высокого давления служит для соединения баллонов с дыхательным автоматом, зарядным штуцером и указателем минимального давления с манометром. На трубках установлен общий вентиль.

Дыхательный автомат (рис. 28, б) двухступенчатый, предназначен для понижения давления воздуха соответственно глубине погружения и подачи его в необходимом количестве водолазу.

Он состоит из корпуса и крышки, между которыми заключена мембрана. Крышка автомата имеет отверстия, поэтому с внешней стороны мембрана находится под давлением воды.

Автомат имеет две полости, изолированные друг от друга мембраной. В нижней полости — камере редуктора — размещены детали клапана редуктора, понижающего давления сжатого воздуха, поступающего из баллонов, с 150 кгс/см2 до 5—7 кгс/см2. В верхней полости, называемой камерой вдоха, находятся детали клапана автомата, понижающего давление воздуха с 5—7 кгс/см2 до давления окружающей среды. Автомат имеет предохранительный клапан, стравливающий воздух из камеры редуктора в окружающую среду, если давление в ней превысит 10—.16 кгс/см2.

Работа дыхательного автомата. При открытом вентиле воздух из баллонов через клапан редуктора поступает в камеру редуктора. По другому отводу он попадает к указателю минимального давления и манометру.

С увеличением давления в камере редуктора мембрана будет прогибаться в сторону камеры вдоха, поворачивая двуплечий рычаг по часовой стрелке. Давление в камере редуктора повышается до тех пор, пока двуплечий рычаг не прижмет клапан редуктора к седлу и закроет доступ воздуха. Установочное давление в камере редуктора в основном зависит от степени сжатия пружины редуктора, обычно оно равно 5—7 кгс/см2.

Когда водолаз делает вдох, в камере вдоха давление понижается, мембрана под действием внешнего давления прогибается внутрь корпуса и нажимает на рычали.

В свою очередь рычаг 6 давит на клапан 7 автомата, открывает его и пропускает воздух из камеры редуктора в камеру вдоха и дальше по шлангу вдоха к дыхательным органам водолаза. Понижение давления в камере редуктора вызывает прогибание мембраны. При этом открывается клапан, редуктора и из баллонов поступает новая порция воздуха. По прекращении вдоха давление в камере вдоха уравнивается с внешним, мембрана занимает первоначальное положение, и клапан автомата перекрывает доступ воздуха в верхнюю полость автомата. Выдыхаемый воздух по шлангу выдоха через лепестковый клапан 5 отводится в воду.

Указатель минимального давления с манометром применяется для контроля за давлением воздуха в баллонах и предупреждает водолаза об израсходовании рабочего запаса воздуха. Указатель минимального давления устроен и действует по такому же принципу, что и в кислородном аппарате.

Манометр аппарата, находясь в герметичном корпусе, имеет шкалу с тремя секторными прорезями и делениями от 0 до 200 кгс/см2.

Под шкалой находится подвижной диск с тремя секторами, покрытыми белой краской. Давление определяется по положению одного из белых секторов, появившегося в прорези шкалы.

Мундштучная коробка с загубником и дыхательными трубками соединяет водолаза с дыхательным автоматом, и клапаном выдоха. При помощи затылочных лямок загубник плотно удерживается во рту водолаза.

Зарядный штуцер служит для присоединения аппарата к компрессору при зарядке баллонов воздухом.

Он укрепляется на верхнем хомуте баллона и состоит из корпуса, невозвратного клапана, пружины, седла клапана, сетчатого фильтра, переходника, заглушки с прокладкой. Аппарат имеет зарядную трубку, контрольный манометр и тройник. Зарядную трубку используют при зарядке малолитражных баллонов, присоединяя ее одним концом к зарядному штуцеру аппарата,-а другим — к источнику воздуха. Контрольным манометром пользуются при проверке установочного давления и регулировке редуктора аппарата. Тройник предназначен для присоединения дыхательного аппарата к штуцеру шлема при спуске в гидрокомбинезоне.
