Учебное пособие

ВОДОЛАЗНОЕ ДЕЛО



Требования, предъявляемые к объективам для подводного фотографирования

Фотографическая оптика — фотообъективы — является одним из ведущих узлов, дающих качественное изображение снимаемого под водой объекта.

В подавляющем большинстве случаев для подводного фотографирования используются короткофокусные объективы, имеющие достаточно большие углы изображения. Совершенно очевидно, что чем ближе к снимаемому объекту приблизится подводный фотограф, тем меньше между фотокамерой и объектом будет слой воды и тем отчетливее получится изображение. Короткофокусные, широкоугольные объективы удобны для подводного фотографирования еще и потому, что они обладают большой глубиной резко изображаемого пространства, даже при полностью открытой диафрагме. Подводный фотограф при хорошей четкости изображения может снимать предметы, находящиеся в значительном удалении от установленной на объективе дистанции. Учитывая то, что под водой часто приходится снимать в неустойчивом положении, а также сложность определения расстояний до снимаемых предметов, применение объективов с большой глубиной резкости намного упрощает подводную съемку.

Из существующих конструкций широкоугольных объективов, выпускаемых нашей промышленностью, для подводных съемок применяются следующие объективы:

  1. «Орион-15» — широкоугольный объектив, имеющий угол изображения 75°, фокусное расстояние 28 мм и светосилу—1:6. Объектив позволяет получать изображения с большой резкостью в центре поля, но с заметным снижением резкости по краям;
  2. «Руссар МР-2» — сверхширо-коугольный объектив с углом изображения 95°. Фокусное расстояние— 19,5 мм, светосила— 1:5,6. Он не является универсальным объективом. Изображение, полученное объективом, имеет преувеличенную перспективу со значительными искажениями по краям. Большая глубина резкости объектцва дает возможность производить фотосъемки и получать резкие изображения при удалении предмета практически от 1 м до бесконечности. «Руссар МР-2» предназначен для незеркальных камер типа «Зоркий» и выпускается с резьбовым креплением;
  3. «Мир-1» — короткофокусный объектив, предназначенный специально для камер зеркального типа «Зенит», «Кристалл», «Старт». Относительное отверстие объектива 1:2,8, фокусное расстояние — 37 мм.

Объектив «Мир-1» имеет угол изображения 60°. Изображение резкое и почти лишено искажений. Оправа объектива имеет кольцо для предварительной установки диафрагмы. Объектив выпускается с резьбовым креплением для фотокамер «Зенит» и «Кристалл». Для аппарата «Старт» изготовлено переходное кольцо, позволяющее крепить объектив в байонетном замке.

Для подводных фотосъемок оптические системы (объективы фотокамер) дополняются стеклянными иллюминаторами, вставленными в изолирующий бокс. Стеклянные пластины, выдерживающие, статическую нагрузку воды, герметически уплотняются в корпусах бокса.

Угол изображения объектива при прохождении лучей света через границу вода — стекло — воздух уменьшается приблизительно в п2 раз, т. е. в 1,337 (рис. 107) так же, как и угол зрения глаза человека, смотрящего в воде через плоское стекло.

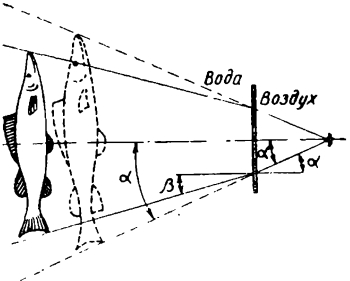

Изменение углового поля зрения под водой

Рис. 107. Изменение углового поля зрения под водой при использовании плоскопараллельного иллюминатора:
α - угол зрения на воздухе;
β - угол поля зрения в воде

Для объектива, находящегося за плоским иллюминатором, когда имеется граница вода — стекло — воздух, кажущееся сокращенние расстояния до объекта ведет к увеличению в п2 раза фокусного расстояния. У объектива с фокусным расстоянием, равным 37 мм, при подёодных съемках оно будет равно 50 мм.

Самым существенным недостатком обычных объективов, работающих через плоскопараллельное стекло при подводном фотографировании, является уменьшение угла изображения.
