ТОКАРНОЕ ДЕЛО

Проверка треугольной резьбы

Треугольная (как и другие) резьба может контролироваться комплексно (контролируются все элементы резьбы, кроме наружного диаметра болта и внутреннего диаметра гайки) и по отдельным элементам. Комплексный контроль производится с помощью нормальных или предельных калибров.

Нормальные калибры применяются только при отсутствии предельных и для неответственных резьб.

На рис. 184, а показан контроль наружной резьбы с помощью нормального резьбового кольца. На рис. 184, б изображен нормальный резьбовой калибр-пробка для контроля внутренних резьб. Гладкая сторона его служит для проверки внутреннего диаметра отверстия, подготовленного под нарезание резьбы.

Рис. 184. Нормальные резьбовые калибры: кольцо (а) и пробка (б)

В обоих случаях правильность резьбы контролируется на ощупь. Калибр должен плотно и без затруднений свинчиваться с контролируемой деталью и в свинченном виде не должно ощущаться качание.

Предельные резьбовые калибры — пробка и скоба показаны на рис. 185.

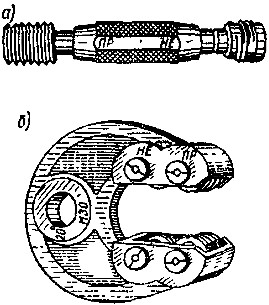

Рис. 185. Предельные резьбовые калибры: пробка (а) и скоба (б)

Проходные концы (ПР) резьбового калибра-пробки и резьбового калибра-скобы (или кольца) имеют длинную резьбу полного профиля. Проходные концы должны полностью ввинчиваться в резьбовое отверстие (или навинчиваться на стержень).

Непроходные концы (НЕ) имеют всего 2—3 витка резьбы срезанного профиля. Эти концы совсем не должны свинчиваться с контролируемой деталью.

Преимущество резьбовых скоб по сравнению с кольцами состоит в том, что, пользуясь ими, можно проверять резьбу, не снимая детали с центров станка. Кроме того, измерение резьбы скобой производится значительно быстрее (в 8—10 раз), чем резьбовыми кольцами.

Контроль нормальными и предельными калибрами не позволяет определить действительный размер того или иного элемента резьбы, а лишь устанавливает наличие или отсутствие недопустимых отклонений от установленных норм.
