ТОКАРНОЕ ДЕЛО

Части резца и элементы его головки

Резец (рис. 4) состоит из головки, т. е. рабочей части, и тела, служащего для закрепления резца.

Поверхностям и другим элементам головки резца присвоены следующие названия.

Передней поверхностью резца называется та поверхность, по которой сходит стружка.

Задними поверхностями резца называются поверхности, обращенные к обрабатываемой детали, причем одна из них назыеае пся главной, а другая вспомогательной.

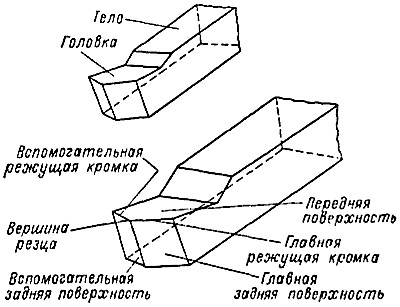

Рис. 4. Части резца и элементы его головки

Режущими кромками резца называются линии, образованные пересечением передней и задних поверхностей его. Режущая кромка, выполняющая основную работу резания, называется главной. Другая режущая кромка резца называется вспомогательной.

Из рис. 4 видно, что главной задней поверхностью резца является поверхность, примыкающая к его главной режущей кромке, а вспомогательной — примыкающая к вспомогательной режущей кромке.

Вершиной резца называется место сопряжения главной и вспомогательной кромок. Вершина резца может быть острой, плоскосрезанной или закругленной.
