Учебное пособие

ТОКАРНОЕ ДЕЛО

Разметка центровых отверстий

Самый простой способ разметки центровых отверстий осуществляется при помощи циркуля, одна из ножек которого отогнута внутрь. Раздвинув ножки циркуля так, чтобы расстояние между ними было приблизительно равно радиусу размечаемой заготовки, и взяв циркуль правой рукой, прижимают большим пальцем левой руки конец отогнутой ножки к боковой поверхности детали (рис. 43, а), закрепленной в тисках. После этого острой ножкой циркуля наносят на торце детали четыре риски (рис. 43, б, в)

Если расстояние между ножками циркуля было установлено больше радиуса детали, эти риски будут иметь вид, показанный на рис. 43, б; если оно было меньше радиуса детали, риски будут иметь вид, изображенный на рис. 43, в. Центр детали в том и другом случае лежит внутри этих рисок и без труда может быть намечен на глаз.

Рис. 43. Разметка центрового отверстия циркулем (а) и положения получаемых рисок (б, в)

Разметку заготовок из точного проката, в особенности, если припуск на обработку невелик, а также обработанных деталей, в которых центровых отверстий почему-либо нет, следует производить при помощи разметочного угольника (рис. 44, а). Штифты 1 и 2 запрессованы в короткой полке этого угольника на одинаковых расстояниях от его кромки АА. Наложив такой угольник на торец детали (рис. 44, б), проводят на последнем риску. Затем поворачивают угольник на произвольный угол и проводят вторую риску (рис. 44, в). Пересечение рисок определит центр заготовки или детали.

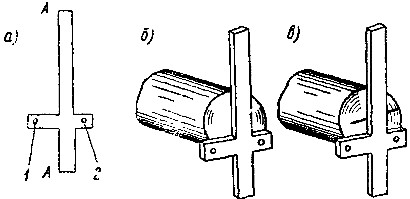

Рис. 44. Разметочный угольник (а) и разметка (б, в) центровых отверстий с помощью угольника

Накернивание центровых отверстий. После разметки центровых отверстий производится накернивание их (рис. 45, а). Ошибка, допущенная при этом, может быть устранена смещением размеченного центра в требуемом направлении, как показано на рис. 45, б.

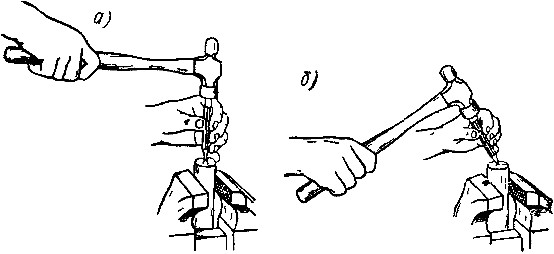

Рис. 45. Накернивание центрового отверстия

Центровочные инструменты. Засверливание центровых отверстий производится спиральным сверлом (рис. 46, а), диаметр которого равен диаметру цилиндрической части центрового отверстия. Конусная часть центрового отверстия, засверленного сверлом диаметром до 1,5 мм, образуется зенковкой (рис. 46, б). При диаметре цилиндрической части отверстия до 6 мм для обработки конуса используется зенковка, изображенная на рис. 46, в. Зенковкой, показанной на рис. 46, г, пользуются для получения центрового отверстия с предохранительным конусом.

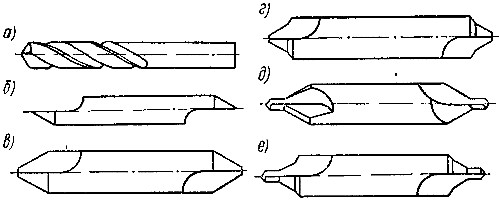

Рис. 46. Центровочные инструменты

Центровое отверстие без предохранительного конуса может быть засверлено значительно быстрее при использовании комбинированного центровочного сверла, показанного на рис. 46, д, а отверстие с предохранительным конусом — сверлом, изображенным на рис. 46, е.

Засверливание центровых отверстий. Засверливание центровых отверстий в небольших заготовках из прокатного материала или ранее обточенного производится без разметки. Заготовка закрепляется в самоцентрирующем патроне (рис. 47, а). В пиноль задней бабки вставляется сверлильный патрон с центровочным инструментом. Засверлив центровое отверстие в одном торце заготовки, перевертывают заготовку и засверливают второе отверстие.

Рис. 47. Засверливание центровых отверстий

Размеченные и закерненные заготовки центрируются так. Вместо переднего центра в шпиндель станка вставляется патрон с центровочным инструментом. Установив заготовку, как показано на рис. 47, б, придерживают ее левой рукой за боковую поверхность (а еще лучше за хомутик, закрепленный посередине детали). Пустив станок в ход и вращая маховичок задней бабки правой рукой, подают заготовку на вращающийся центровочный инструмент. Таким же образом засверливается и второе центровое отверстие.

На многих заводах центрование заготовок производится в заготовительных мастерских (при складах) на специальных центровочных станках.
