ТОКАРНОЕ ДЕЛО



Накатка рифленых поверхностей

Виды накаток. Накатка, которая делается на поверхностях, охватываемых рукой, бывает прямая (рис. 217, а) и косая — сетчатая (рис. 217, б). Шаг S (рис. 217, в) прямой накатки делается независимо от материала детали 0,5—1,2 мм. Шаг косой — сетчатой накатки на деталях из латуни и алюминия делается 0,6—1,2 мм, а на стальных деталях — 0,6—1,6 мм. Чем тверже материал детали и чем больше ее диаметр, тем крупнее должен быть шаг накатки.

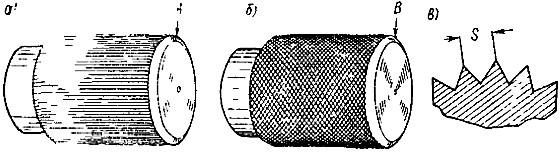

Рис 217 Прямая (а) и косая—сетчатая — (б) накатки и их шаг (S)

Ролики для накатывания. Ролик для получения прямой накатки показан на рис. 218, а. Для получения косой — сетчатой накатки необходимо иметь два ролика — с левой (рис. 218, б) и с правой (рис. 218, в) насечками. Диаметр роликов обычно принимается около 20—25 мм, ширина — 10 мм. Угол α между сторонами насечки (рис. 218, г) следует брать острее для накатки твердых материалов (например, для машиноподелочной стали α = 70°) и более тупым, если материал накатываемой детали мягок (для латуни α = 90°).

Рис. 218. Ролики для накатывания прямой (а) и косой—сетчатой — (б, в) накаток и угол их насечки (г)

Ролики для накатывания изготовляются из стали марок У10А, У12А, ХВГ, 5ХНМ. Очень хорошо работают ролики, изготовленные из высокохромистой стали марки ХЭ12.

Державки для роликов. Державка для ролика, применяемого при образовании прямой накатки, показана на рис. 219, а. Ролик 1 расположен в прорези 2, сделанной в державке, и вращается на оси 3.

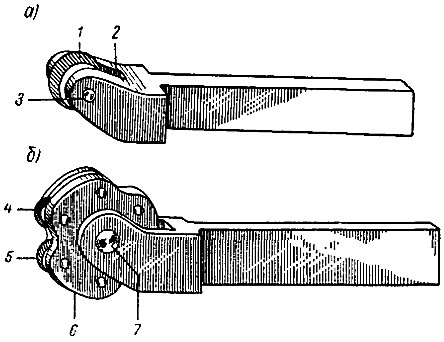

Рис. 219. Державка для одного (а) и трех пар (б) роликов

Для косой сетчатой накатки необходимо иметь две державки: одну с правой насечкой ролика и другую с левой насечкой. Лучше, однако, пользоваться державкой с двумя роликами, расположенными один над другим. Один ролик должен иметь правую, а другой — левую насечку.

На рис. 219, б показана универсальная державка. На оси 7 расположена обойма 6 с тремя парами роликов 4 и 5, насечка каждой из которых имеет разные шаги.

Практика накатывания. Накатка получается чистой, без рванин и выкрашиваний, если диаметр поверхности, подготовленной под накатывание, делится без остатка на диаметр ролика. Процесс накатывания показан на рис. 220. Державка с одним роликом закреплена в резцедержателе станка. Деталь вращается в обычном направлении. Скорость вращения детали из мягкой стали должна быть 20—25 м/мин, из стали средней твердости — 15—20 м/мин.

Рис. 220. Накатывание

Накатка требуемой глубины получается после нескольких проходов ролика. Чем крупнее накатка и чем тверже материал, тем больше должно быть сделано проходов. Например, накатка с шагом 1,2 мм на латунной детали может быть получена за 4—6 проходов, а на стальной детали — за 6—8 проходов ролика.

Продольная подача роликов при накатывании деталей диаметром 10—25 мм должна быть равна 1—1,5 мм/об, а при больших диаметрах — 2—3 мм/об.

Во время накатывания пиноль задней бабки должна быть выдвинута как можно меньше, а задний центр необходимо плотно прижать к детали, поэтому его надо смазывать чаще обыкновенного. Накатка получается чище и ровнее, если накатываемое место поливается машинным маслом.

После того как накатывание закончено, на концах накатанной поверхности необходимо проточить фаски — прямую (А, см. рис. 217, а) или закругленную (В, см. рис. 217, б).
