Учебное пособие

Сварка пластмасс



Сварка пластмассовых трубопроводов муфтами с закладными нагревателями

Сварка трубопроводов муфтами с закладным нагревателями (ЗН) является одной из широко применяемых технологий соединения полимерных труб, которая заключается в расплавлении полимера на соединяемых поверхностях детали (муфты, отвода, перехода и т.д.) и труб за счет тепла, выделяемого при протекании электрического тока по заложенному в деталь электрическому нагревателю (спирали) из металлической проволоки, и последующем естественном охлаждении сварного соединения. Особенно успешно свариваются этим методом полиэтиленовые трубопроводы.

Сварка деталями с ЗН используется во всей области применения полиэтиленовых трубопроводов для:

  • соединения полиэтиленовых труб, плетей, сваренных стыковой сваркой, при строительстве новых трубопроводов (газопроводов, водопроводов и др.);
  • соединения полиэтиленовых труб с отводами, тройниками, заглушками и т.п.; - ремонта трубопроводов.

Сваркой деталями с ЗН можно соединять трубы диаметром от 20 до 800 мм независимо от толщины стенки, трубы из полиэтилена разных, но близких по характеристикам марок (например, из ПЭ80 и ПЭ63, ПЭ80 и ПЭ100). Для прочного соединения необходимо, чтобы показатели текучести расплава у этих марок полиэтилена были одинаковы или близки по значению.

Основные достоинства сварки с ЗН:

  • это единственный способ, используемый для ремонта полиэтиленовых трубопроводов и врезки новых отводов (в т.ч. под давлением);
  • автоматизация процесса сводит к минимуму влияние на качество соединения уровня подготовки и квалификации рабочего персонала;
  • площадь контакта свариваемых элементов больше, чем при стыковой, что значительно повышает надежность соединения;
  • отсутствует ограничение на толщину стенки;
  • требует источник энергии значительно меньшей мощности, чем сварка встык;
  • меньший вес и габариты сварочного аппарата по сравнению с аппаратом для стыковой сварки упрощают и ускоряют сварку в траншее или котловане;
  • цена сварочного аппарата гораздо ниже цены аппарата для стыковой сварки.

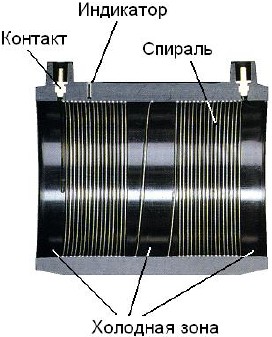

На рис.4.17 показана конструкция муфты с ЗН марки FRIALEN. Провода от источника энергии присоединяются к контактам на детали, а специальный индикатор в теле муфты информирует о достаточности нагрева.

Рис.4.17. Муфта с закладным нагревателем

Чтобы расплав не вытекал во время сварки в зазоры между трубой и деталью (муфтой) из-за увеличения объема полимера при нагревании, витки ЗН располагают не по всей поверхности фитинга (горячие зоны), оставляя свободными от нагревателя центральную и концевые части фитинга (холодные зоны). Во время сварки при движении расплава полимера из «горячих зон» к «холодным зонам» он остывает и твердеет, запирая таким образом остальную часть расплава, заполняющего все пространство между свариваемыми поверхностями. Детали с ЗН в зависимости от способа производства могут быть как с открытой внутри спиралью, так и со спиралью, покрытой тонким слоем полимера.

Преимуществом открытой спирали является быстрый разогрев и, соответственно, быстрое перекрытие внутреннего зазора расплавом. Для сварки длинномерных труб рекомендуют применять удлиненные детали с ЗН. В их более длинных «холодных зонах» происходит выравнивание осевой кривизны труб.

Основными технологическими параметрами сварки с ЗН являются:

  • напряжение, подаваемое на ЗН (как правило, от 6 до 42 В);
  • время сварки, в течение которого происходит разогрев ЗН и расплавление полиэтилена;
  • время охлаждения соединения, в течение которого происходит застывание расплава и образование сварного соединения.

В паспорте детали или на штрихкоде время охлаждения должно подразделяться на время до перемещения (до 70°С) и до нагружения газопровода давлением.
