Учебник по сварке



Машины для шовной контактной сварки

Для выполнения шовной сварки применяются машины универсальные и специализированные различной конструкции. На рис. 109 представлена универсальная машина МШ-2001-1, предназначенная для сварки прочноплотных швов изделий из низкоуглеродистых и легированных сталей. Машина состоит из станины 1, на нижнем 2 и верхнем 5 кронштейнах которой укреплены нижняя 3 и верхняя 4 электродные головки. Привод верхнего ролика состоит из электродвигателя 12 с бесступенчатым вариатором скорости, редуктора 9 и карданного вала 8. Над электродвигателем расположены переключатель скорости 10 и регулятор цикла сварки 11. Внутри корпуса находятся сварочный трансформатор 13, автоматический выключатель 14 и игнитронный прерыватель 15. Силу сжатия создает пневматическое устройство 6, состоящее из цилиндра с верхним и нижним поршнем. Сжатый воздух поступает в верхнюю камеру и перемещает верхний поршень с верхней электродной головкой вниз, создавая соответствующую силу сжатия между сварочными роликами. Подъем верхнего ролика осуществляется сжатым воздухом, подаваемым в нижнюю камеру цилиндра. При этом нижний поршень перемещается вверх до упора в верхний поршень. Сила сжатия регулируется воздушным редуктором 7. Поддон 16 служит для сбора охлаждающей воды. Номинальная мощность машины— 130 кВ-A. Сварочный ток — 20 кА. Скорость сварки — 0,4...4,5 м/мин. На машине можно сваривать сталь толщиной (0,5 + 0,5) — (1,8 + 1,8) мм.

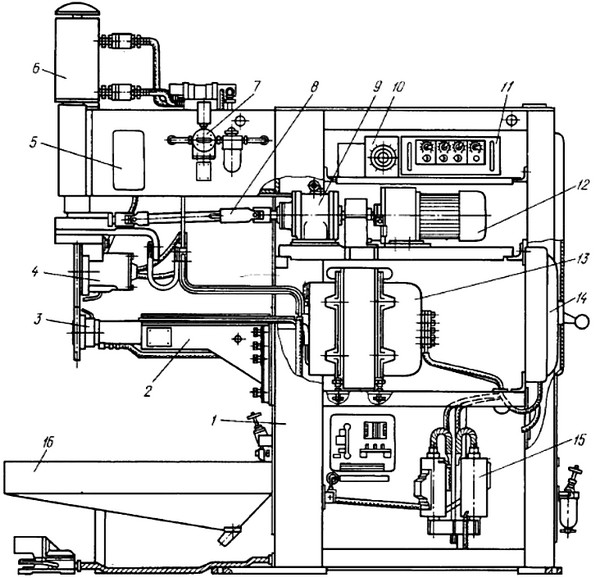

Универсальная машина для шовной контактной сварки МШ-2001-1

Рис. 109.

Машина МШ-3201 аналогична по конструкции, но более мощная (354 кВ-А); при сварочном токе 32 кА допускает сварку стали толщиной (0,8 + 0,8)...(2,5 + 2,5) мм при скорости сварки 0,4...4,5 м/мин.

Для сварки крупногабаритных деталей из легированных сталей, жаропрочных и титановых сплавов применяется машина МШВ-1601, в конструкции которой предусмотрена возможность привода вращения верхнего или нижнего ролика. Это позволяет в зависимости от формы, габаритов и сочетания толщин изделий выбирать необходимый вариант привода. При номинальной мощности 133 кВ-А и сварочном токе 16 кА машина допускает сварку прочноплотным швом деталей толщиной 0,3...3 мм со скоростью 0,2...8 м/мин.

Синхронный игнитронный прерыватель тока ПИШ позволяет получать равные по значению и длительности импульсы тока через одинаковые паузы. Длительности импульсов и пауз регулируются независимо в пределах 0,02...0,38 с. Таким образом, прерыватель тока одновременно выполняет роль регулятора времени. В настоящее время на машинах устанавливают более совершенные прерыватели тока типа ПСЛ на полупроводниковых элементах. Длительности импульсов тока и пауз регулируются дискретно от 1 до 20 периодов с частотой питающей сети. Это обеспечивает практически абсолютно точный отсчет времени. ПСЛ выпускаются с игнитронным или тиристорным прерывателем. Компенсирующее устройство обеспечивает автоматическую стабилизацию сварочного тока при колебаниях напряжения в питающей машину сети путем изменения момента включения управляемых вентилей-игнитронов или тиристоров. Они допускают также плавное регулирование сварочного тока. Универсальность прерывателей ПСЛ позволяет использовать их не только в шовных машинах, но и в машинах точечной сварки.
