Учебное пособие

Сварка



Оборудование для кислородной резки

Резаки для кислородной резки служат для правильного смешения горючих газов или паров жидкости с кислородом, образования подогревающего пламени и подачи в зону резки струи чистого кислорода. Резаки классифицируют по назначению (универсальные и специальные), по принципу смешения газов (инжекторные и безынжекторные), по виду резки (для разделительной и поверхностной резки), по применению (для ручной и машинной резки). Наибольшее применение получили универсальные инжекторные ручные резаки для разделительной резки (рис. 96). Они отличаются от сварочных горелок наличием отдельной трубки для подачи кислорода и особым устройством головки, состоящим из двух сменных мундштуков (наружного — для подогревающего пламени и внутреннего — для струи чистого кислорода). Ацетилен подается по шлангу к ниппелю 1, а кислород — к ниппелю 2. От ниппеля 2 кислород идет по двум направлениям. Одна часть кислорода, как в обычных сварочных горелках, поступает в инжектор и затем в смесительную камеру. Здесь образуется горючая смесь кислорода с ацетиленом, засасываемым через ниппель 1. Горючая смесь проходит по трубке, выходит через кольцевой зазор между внутренним и наружным мундштуком 5 и создает подогревательное пламя. Другая часть кислорода через трубки 3 и 4 поступает в центральное отверстие внутреннего мундштука 5 и образует струю режущего кислорода, сжигающую металл и выдувающую образующиеся оксиды из зоны реза.

Ручной резак для разделительной резки

Рис. 96.

Большое применение получил ручной универсальный резак «Факел» (улучшенная конструкция резака «Пламя»). Он имеет пять внутренних и два наружных мундштука, позволяющих резать металл толщиной до 300 мм со скоростью (в зависимости от металла и его толщины) 80... 560 мм/мин. Для работы на газах—заменителях ацетилена используются резаки РЗР. Они отличаются большими размерами сечений инжекторов и мундштуков. Промышленность серийно выпускает вставные сменные резаки, предназначенные для присоединения к стволам универсальных сварочных горелок (например, резак РГС-70 к горелкам «Звезда» и ГС-3, резак РГМ-70—к горелкам «Звездочка» и ГС-2). Это создает большие удобства в строительно-монтажных условиях при частых переходах от сварки к резке и наоборот.

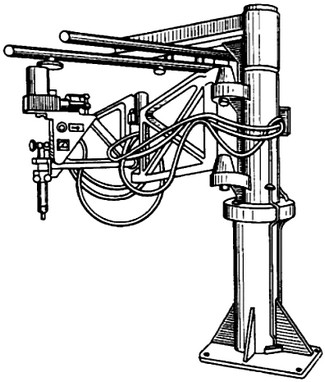

Стационарная шарнирная машина

Рис. 97.

Для машинной резки применяют стационарные шарнирные машины АСШ-2 (рис. 97) и АСШ-70, отличающийся от АСШ-2 более совершенным приводом и наличием пантографа, позволяющего производить вырезку одновременно трех деталей. Толщина разрезаемого металла 5... 100 мм. Переносные машины представляют собой самоходные тележки, оснащенные резаком и перемещающиеся по разрезаемому металлу. Приводом служит электродвигатель, пружинный механизм или газовая турбина. Например, машина «Радуга» предназначена для резки стальных листов толщиной 5...160 мм со скоростью 90...1600 мм/мин. Масса машины 16 кг. Переносные машины «Спутник-3» предназначены для резки стальных труб диаметром 194...1620 мм при толщине стенки 5...75 мм со скоростью 100...900 мм/мин. Масса машины — 18 кг.
