Учебник по сварке



Установки и приспособления для сварки

Установки и приспособления для сварки, служащие для механизации вспомогательных работ, могут быть разбиты на две основные группы: универсальные и специализированные. Универсальные установки и приспособления применяют при разнообразных сварочных работах. К ним относятся устройства и приспособления общего назначения: стенды и кантователи различной конструкции, струбцины, винтовые стяжки, правильные скобы, хомуты, домкраты и др. Специализированные установки и. приспособления разрабатывают и применяют, при серийном и массовом производстве. Они представляют собой стенды и установки с неподвижными и подвижными фиксаторами, имеющими зажимные устройства с механическим, пневматическим, гидравлическим или электрическим приводами. Такие устройства позволяют быстро и с достаточной точностью фиксировать взаимное расположение элементов свариваемой конструкции, значительно сокращая объем разметочных и проверочных работ.

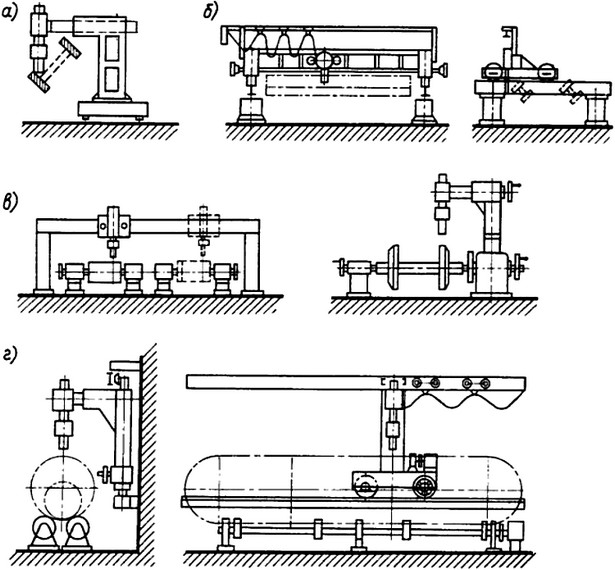

Все устройства и приспособления разрабатывают по мере необходимости заводы-изготовители строительно-монтажных конструкций. Некоторые приспособления показаны на рис. 62:

Приспособления для сварки

Рис. 62.

  • установка для сварки прямолинейных швов в нижнем положении при изготовлении сварных балок, колонн и других изделий с несамоходной сварочной головкой (рис. 62, а), с самоходной сварочной головкой (рис. 62, б). Самоходная сварочная головка установлена на тележке, которая, перемещаясь по рельсовому пути (привод — от отдельного электродвигателя), обеспечивает движение дуги вдоль свариваемого шва.

    Сварочный ток от источника питания подводится по проводам, которые подвешены на передвижных подвесках. Скорость перемещения тележки устанавливается переключением шестерен редуктора в пределах 15... 65 м/ч. Установка допускает сварку балок и колонн длиной не более 10 м и высотой не более 800 ... 1000 мм;

  • установка для сварки кольцевых швов (рис. 62,в). Сварочная головка закреплена неподвижно, а изготовляемое изделие вращается на роликовом стенде;
  • установка для сварки как прямолинейных, так и кольцевых швов (рис. 62, г). Автоматическая головка может перемещаться вдоль свариваемого изделия. Кроме того, в фиксированном положении она может выполнять кольцевые швы. Для этого изделие вращают с помощью механического привода или электропривода. Такая установка позволяет сваривать продольные и кольцевые швы только с наружной стороны.

Успешно применяется сварка продольных и кольцевых швов снаружи и изнутри сварочным трактором. При сварке продольных швов сварочный трактор двигается по самому изделию вдоль шва. При сварке кольцевых швов трактор перемещается по обечайке со скоростью, равной скорости ее вращения, но в противоположную сторону. Таким образом, сварочный трактор остается на месте, а свариваемый шов подается под трактор.
