Учебник по сварке



Принадлежности и инструмент сварщика

В принадлежности и инструмент сварщика входят:

  • Электрододержатели служат для зажима электрода и подвода к нему сварочного тока (рис. 36). Они должны прочно удерживать электрод, обеспечивать удобное и прочное закрепление сварочного кабеля, а также быстрое удаление огарка и закладку нового электрода.

Электрододержатели

Рис. 36.

    Электрододержатели должны выдерживать 8 тыс. зажимов электрода при затратах времени на каждую замену не более 4 с. Электрододержатели для тока 500 А и более должны иметь щиток для защиты руки сварщика от воздействия электрической дуги.

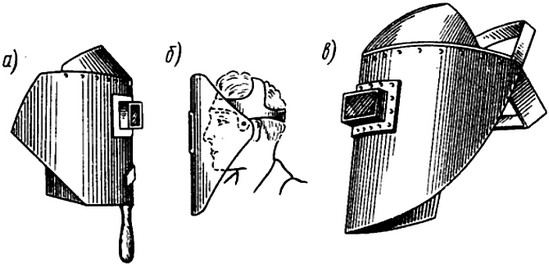

Щиток, маска, шлем

Рис. 37.

  • Щитки (рис. 37, а), маски (рис. 37, б) или шлемы (рис. 37, в) служат для защиты глаз и лица сварщика от излучения сварочной дуги и брызг металла. В них имеется смотровое отверстие, в которое вставляют светофильтр, задерживающий инфракрасные и ультрафиолетовые лучи и снижающий яркость световых лучей дуги. Снаружи светофильтр защищен от брызг металла простым прозрачным стеклом.
  • Металлические щетки (ручные и с электроприводом) для зачистки, разделки швов и очистки сварных швов от шлака.
  • Молоток, зубило, крепежный инструмент.
  • Набор шаблонов для контроля размеров швов.
  • Стальные клейма для клеймения сварных швов.

Индивидуальные защитные средства сварщика. Для защиты тела от ожогов сварщик пользуется брезентовым костюмом, брезентовыми рукавицами и кожаной или валяной обувью. Брюки должны быть гладкими, без отворотов с напуском поверх ботинок или валенок. Рукавицы должны иметь напуск на рукава и завязываться тесьмой. Прямая одежда и отсутствие открытых частей тела исключают возможность попадания брызг металла на тело и в складки спецодежды.

Кроме спецодежды к средствам индивидуальной защиты сварщика относятся: пояс предохранительный с лямками (при работе на высоте), резиновые диэлектрические шлем, перчатки, сапоги (или галоши), коврики. При сварке внутри резервуаров, баков, цистерн необходимо пользоваться резиновыми сапогами и резиновым шлемом. При сварке металлических конструкций, если сварщик работает лежа, сидя или стоя на элементах свариваемой конструкции, кроме резиновых сапог (или галош) и шлема необходимы резиновые коврики, а также наколенники и подлокотники, подшитые войлоком.
