Учебник по сварке



Осцилляторы

В некоторых случаях для повышения устойчивости горения дуги, питаемой переменным током, применяют способ наложения на сварочный ток частотой 50 Гц токов высокой частоты (150...500 кГц) и высокого напряжения (1500...6000 В). Такие меры предпринимают при сварке тонкостенных изделий дугой малой мощности и при сварочном токе 20...40 А, а также при сварке в защитных газах, сварке специальных сталей и некоторых цветных металлов.

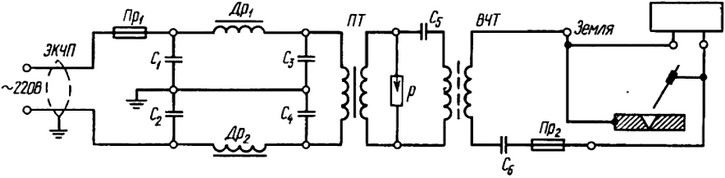

Включение осциллятора в сварочную цепь

Рис. 34.

Для получения токов высокой частоты и высокого напряжения применяют осцилляторы - параллельного и последовательного включения. Принципиальная схема осциллятора параллельного включения ОСПЗ-2М и его включения в сварочную цепь показана на рис. 34. Осциллятор ОСПЗ-2М включают непосредственно в питающую сеть напряжением 220 В. Он состоит из повышающего (с 220 В до 6000 В) трансформатора ПТ и колебательного контура. Колебательный контур, состоящий из высокочастотного трансформатора ВЧТ, конденсатора С5 и разрядника Р, вырабатывает высокочастотный ток. Контур связан со сварочной цепью индуктивно через трансформатор ВЧТ, выводы вторичной обмотки которого присоединяют: один — к клемме «земля» выводной панели, а другой — ко второй клемме через конденсатор С6 и предохранитель Пр2 Конденсатор С6 препятствует прохождению тока высокого напряжения и низкой частоты в сварочную цепь и служит для защиты сварщика в случае пробоя конденсатора С3. Предохранитель Пр2 выключает осциллятор в случае пробоя конденсатора Сб. Для устранения радиопомех в питающей сети осциллятор снабжен фильтром из двух защитных дросселей Др1 и Др2 и четырех конденсаторов C1, С2, С3 и С4. Фильтр защищает цепь питания от токов высокой частоты. Для общей защиты от радио-помех осциллятор имеет экранирующий металлический кожух.

Осцилляторы последовательного включения ( М-3, ОС-1) применяют в установках для дуговой сварки в защитных газах. Они обеспечивают более надежную защиту генератора (или силового выпрямительного блока) от пробоя высокочастотным напряжением осциллятора.

При применении осциллятора дуга загорается легко, даже без прикосновения электрода к изделию (при зазоре 1...2 мм), что объясняется предварительной ионизацией воздушного промежутка между электродом и свариваемой деталью.

Институтом электросварки им. Е. О. Патона разработан импульсный генератор ГИ-1, который подает ток высокого напряжения (200...300 В) импульсами в те моменты, когда напряжение в сварочной цепи переходит через нулевое значение. Такие генераторы более надежны в работе и более экономичны, чем осцилляторы, так как требуют меньше энергии.
