Строительство фундамента

Начинать строительство фундамента можно с устройства вокруг будущего дома обноски - ряда столбиков с дощечками, прибитыми сверху, на 20 см выше предполагаемого цоколя, в 1 - 1,5 м от края ям под фундамент. Обноску можно делать прерывистой. На досках через пропилы натянуть проволоку так, чтобы она совпадала с осями стен и их гранями, точно разметить углы фундамента можно с помощью “египетского треугольника” с соотношением сторон 3:4:5, который строится с помощью натянутых веревок или сбивается из досок.

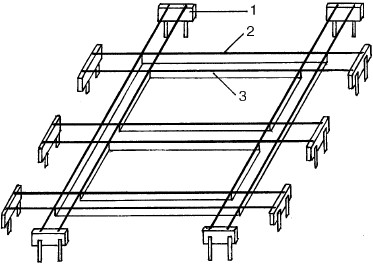

Земляные и планировочные работы

Рис. 6. Земляные и планировочные работы
1 - обноска; 2 - шнур; 3 - траншея Для определения одинаковых вертикальных отметок по углам дома (если нет гидроуровня) используется поливочный шланг, заполненный подкрашенной водой и вставленными по концам стеклянными трубками. Совпадение уровней жидкости в трубках даст искомую горизонталь.

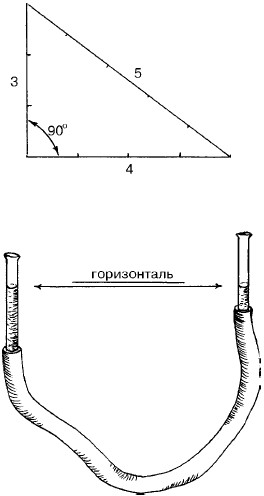

Способы определения прямого угла и горизонтали

Рис. 7. Способы определения прямого угла и горизонтали
