Устройство кровли из металлочерепицы и профнастила

Кровли из металлочерепицы и профилированного настила изготавливаются из специальных профилей горячеоцинкованной стали толщиной 0,5-0,7 мм с многослойным покрытием цветным пластиком. Такое покрытие обладает высокой устойчивостью к воздействию ультрафиолетовых лучей и температур (от -50°С до +120°С) и обеспечивает срок эксплуатации не менее 30 лет. Конструкции легкие (4,5-5,0 кг/м2) монтируются на обрешетке крепежными винтами-саморезами с герметизирующими прокладками в шляпке и для монтажа не требуют практически никакого тяжелого оборудования (рис. 65).

При этом фирмы предоставляют большой выбор дополнительных материалов таких, как планки (коньковые, торцевые, карнизные, для внутренних швов и др.), уплотнения, покрытые слоем пластика того же цвета, что и кровельные листы, водосточные системы, лестницы и многое другое (рис. 66-69).

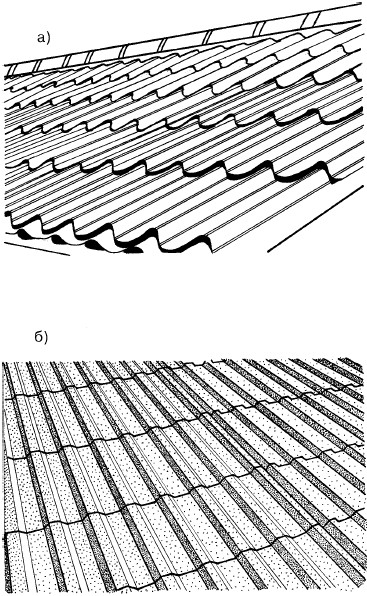

Фрагменты кровли из металлочерепицы и профнастила

Рис. 65. Фрагменты кровли из металлочерепицы и профнастила
а - металлочерепица; б - профнастил Неуклонно возрастающий спрос на металлочерепицу и профнастил в последние годы объясняются сочетанием высокой долговечности, экономичности, низкой материалоемкости, промышленного изготовления и высокой готовности длинномерных листов с простотой и малыми трудозатратами на монтаж.

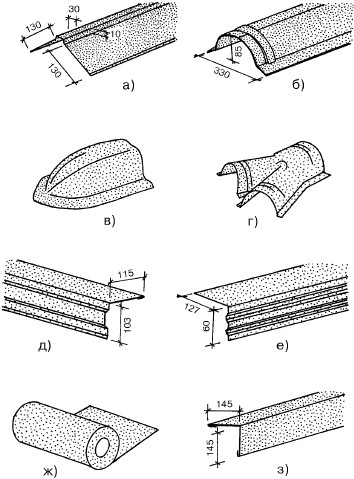

Комплектующие материалы для кровель из металлочерепицы и профнастила

Рис. 67. Комплектующие материалы для кровель из металлочерепицы и профнастила
а - планка конька на все типы профиля, длина 2000мм; б - планка конька полукруглая, длина 2000 мм (на типы Монтеррей и Элмт); в -конец на коньковую планку для шатровой крыши; г - планка формы “Y” для конька шатровой крыши; д - торцовая планка, длина 2000 мм, на все виды профиля; е - карнизная планка, длина 2000 мм, на все типы профиля; ж - гладкий лист для внутренних швов и стыков, на все типы профиля; з - планка для наружных углов, длина 2000 мм, на все типы профиля

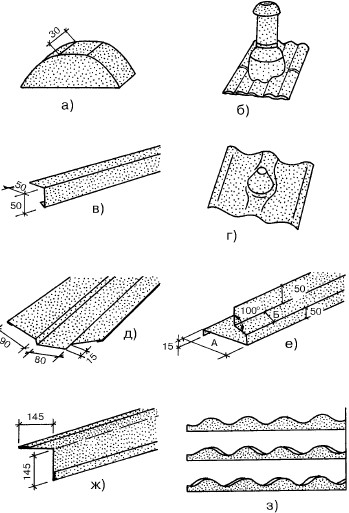

Комплектующие материалы для кровель из металлочерепицы и профнастила

Рис. 67. Комплектующие материалы для кровель из металлочерепицы и профнастила
а - конец на коньковую планку; б - выходная труба; в - торцевая планка 50х50, длина 2000 мм, на все типы профиля; г - панель с выходным отверстием; д - планка для внутренних швов и стыков, на все типы профиля; е - верхняя планка, длина 2000 мм, на все типы профиля; ж - планка для внутренних углов, длина 2000 мм, на все типы профиля; з - уплотнения, особые для каждого профиля

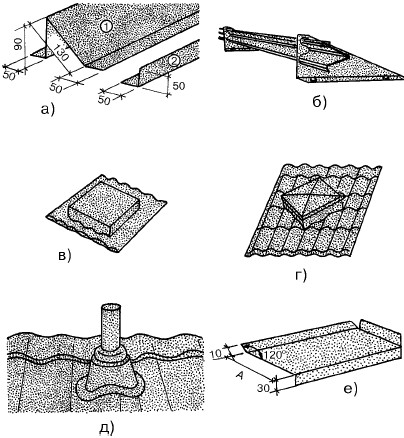

Комплектующие материалы для кровель из металлочерепицы и профнастила

Рис. 68. Комплектующие материалы для кровель из металлочерепицы и профнастила
а - планка с внутренним и наружным углом, длина 2000 мм, на все типы профиля; б- планка для швов и стыков, длина 300 мм, на все типы профиля; в - боковая планка, длина 2000 мм, на все типы профиля; г - планка для разжелобка, длина 2000 мм; д - гвоздь с уплотнительной шайбой; е - самонарезающий шуруп 4,8х28 с уплотнительной шайбой и головкой под любой цвет профиля

Комплектующие материалы для кровель из металлочерепицы и профнастила

Рис. 69. Комплектующие материалы для кровель из металлочерепицы и профнастила
а - снегозадержатель, длина 2000 мм, на все типы профиля; б - снего-задержатель, длина 300 мм, на все типы профиля; в - панель для сквозного выхода 400х400; г - пожарный люк; д - панель с выходным отверстием, тип Б; е - лист для покрытия наружных углублений, длина 2000 мм, на все типы профиля
