>>> Перейти на мобильный размер сайта >>> Учебное пособие Строительство дома от А до ЯПокрытие скатовЧерепица на скатах укладывается по-разному в зависимости от своей формы. Различают плоскую, пазовую ленточную, пазовую штампованную и желобчатую рядовые черепицы из глины или цементно-песчаного раствора. • Плоская черепица (рис. 58) образует довольно тяжелую двухслойную или трехслойную кровлю. Укладывается она от любого фронтона, крепится гвоздями или кляммерами, а крайние черепицы - специальными скобами или проволокой. Прикарнизный ряд укладывается на сплошную обрешетку карнизного свеса, при этом черепицы цепляются за край карнизной обрешетки.
Черепицы второго ряда крепятся за верхний торец черепиц первого ряда. Все последующие ряды крепят за бруски обрешетки подобно первому ряду, за исключением приконькового ряда, который укладывается подобно второму при-карнизному ряду.
Рис. 58. Устройство кровли из плоской черепицы
• Пазовая ленточная черепица (рис. 59) имеет продольные пазы, благодаря которым образует более прочное и водонепроницаемое кровельное покрытие и укладывается в один слой.

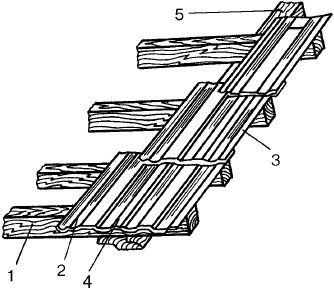

Рис. 59. Устройство кровли из пазовой ленточной черепицы
Укладывается справа налево, начиная с фронтонного или вальмового края. Пазы черепиц должны плотно цепляться друг за друга. Если черепица закреплена в пазе соседней черепицы не очень плотно, место их соединения промазывают известково-цементным раствором. Из пазовой ленточной черепицы устраивают крыши простой конфигурации. • Пазовая штампованная и цементно-песчаная черепица (рис. 60) имеет как продольные, так и поперечные пазы и также образует однослойную кровлю. Благодаря поперечным гребням получаются прочные водонепроницаемые стыки не только в продольном, но и в поперечном направлении. Черепица укладывается справа налево и крепится к обрешетке проволокой или скобами.

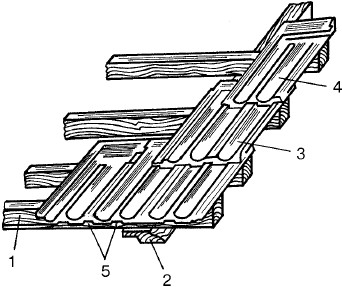

Рис. 60. Устройство кровли из пазовой черепицы
Глиняная штампованная и цементно-песчаная черепицы являются самыми водонепроницаемыми видами черепичной кровли.
• Желобчатая черепица (рис. 61) используется не только для покрытия конька и ребер, но и для устройства рядовой кровли. Желобчатую кровлю делают обычно на крышах с уклоном 20-33%. При меньшем уклоне вода будет протекать в местах стыков, а при большем уклоне существует опасность того, что черепица сползет с крыши.
Рис. 61. Устройство кровли из желобчатой черепицы
В отличие от ранее рассмотренных черепичных кровель для желобчатой черепицы требуется спло - шное деревянное основание 6. Крепится она к основанию известковым раствором с добавкой волокнистых материалов или глиной, смешанной с рубленой соломой. Толщина известкового или глиняного слоя - 4 должна составлять 1-12 мм. Промежутки между основанием и черепицей заполняются кирпичным или черепичным щебнем - 9. Укладывается желобчатая черепица слева направо таким образом, чтобы суженный край черепицы смотрел вниз. Черепицы вышерасположенного ряда входят нижними суженными краями в верхние расширенные края черепицы нижерасположенного ряда. |
|
|
