Учебное пособие

Строительство дома от А до Я

Предыдущая страница

Покрытие карнизных и фронтонных свесов

После устройства карнизных блоков по карнизу дома укладывается переходной деревянный брус, который сверху закрывают листами кровельной стали. Одновременно к карнизу крепят лотковые скобы, на которые укладывают желоба, крепящиеся к скобам заклейками. Сливную полосу карниза также покрывают стальными листами. Таким образом карнизный свес подготовлен к обклейке рулонными материалами.

Рулонные кровли. Покрытие фронтонного свеса

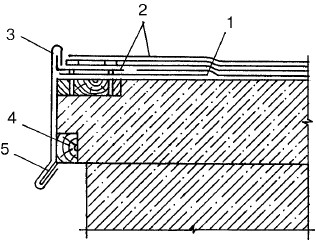

Рис. 37. Рулонные кровли. Покрытие фронтонного свеса
1 — дополнительное рулонное покрытие; 2 — рулонный ковер; 3 — фартук из кровельной стали; 4 — рейка; 5 — кляммер

Вдоль фронтонного свеса приклеивают дополнительное полотнище, на которое укладывают рулонные полосы. Кроме того, к свесу крепят кляммеры, за которые крепится фартук из кровельной стали.

Покрытие ендов и разжелобков

Так как разжелобки и ендовы имеют наименьший уклон, то их покрывают в 4 или даже 5 слоев рулонного ковра, из которых три дополнительных слоя наклеиваются сразу же один за другим. Смежные полотнища в слое перекрывают друг друга на 100 мм (по направлению стока воды). Верхние слои наклеиваются чередуясь со скатными полотнищами.

Рулонные кровли. Покрытие ендов и разжелобков

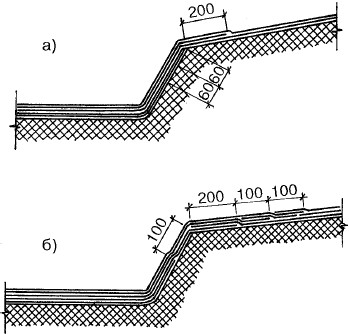

Рис. 38. Рулонные кровли. Покрытие ендов и разжелобков
а, б - ендовы и разжелобки с соединением дополнительных слоев на откосе и на скате

Если примыкающий скат имеет уклон более 15%, то в разжелобке три слоя наклеивают один за другим, сопряженные в вилку на откосе разжелобка. Если уклон примыкающего ската менее 15%, то слои сопрягаются на самом скате.

Узкие ендовы, до 600 мм шириной, обклеивают длинными кусками, а широкие (более 600 мм) - кусками произвольной длины, уложенными поперек ендовы.

Наносят мастику и ведут наклейку полотнищ по направлению от водоприемной воронки к водоразделу.

Покрытие конька крыши

Конек крыши с уклоном менее 15% оклеивают полотнищами, уложенными перпендикулярно стоку воды; конец крыши с уклоном более 15% - параллельно стоку.

При первом способе покрытия конька нижний слой рулонного ковра составляют наклеенные встык на коньке два полотнища 6. Второй слой - внутреннее коньковое полотнище 3 шириной 400 мм. Третий слой - вновь два полотнища 6, приклеенные встык. Четвертый слой - второе коньковое полотнище 4 шириной 500 мм. Пятый слой - два наружных рулонных полотнища 6, уложенные встык. Последний слой - верхнее коньковое полотнище 5 шириной 600 мм.

При втором способе покрытия конька все внутренние и наружные слои наклеиваются перпендикулярно коньку с перепусканием каждого через конек на 200 мм (во внутренних слоях) и на 250 мм в наружных слоях.

Рулонные кровли. Покрытие конька крыши

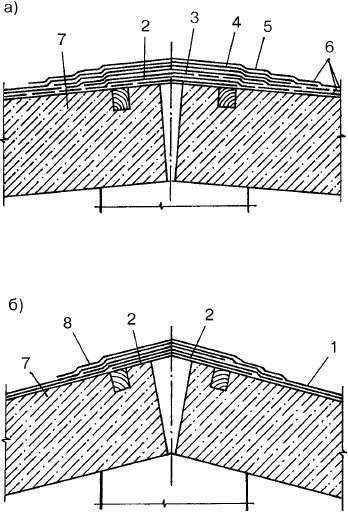

Рис. 39. Рулонные кровли. Покрытие конька крыши
а - при уклоне до 15%; б - при уклоне более 15%; 1 - рулонный ковер; 2 - фартук из кровельной стали; 3 - первое внутреннее коньковое полотнище; 4 - второе внутреннее коньковое полотнище; 5 - верхнее коньковое полотнище; 6 - полотнища у конька; 7 - жесткий утеплитель; 8 - перепускаемый конец рулонного ковра а - соединение полотнищ внахлестку; б - соединение полотнищ в вилку; 1 - основание крыши; 2 - стена; 3 - переходная плоскость; 4 -слой бетона; 5 - рулонный ковер; 6 - полотнища примыкания; 7 - гвозди; 8 - деревянная рейка; 9 - металлический фартук

Примыкание рулонного ковра к вертикальным стенам

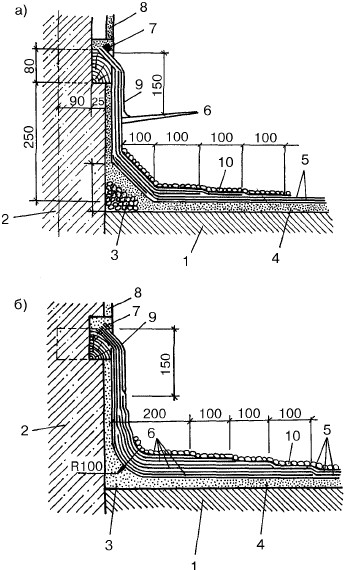

Рис. 40. Примыкание рулонного ковра к вертикальным стенам с соединением полотнищ в нахлестку и в вилку
а - соединение полотнищ в нахлестку; б - соединение полотнищ в влку; 1 - основание крыши; 2 - стена; 3 - переходная плоскость; 4 - слой бетона; 5 - рулонный ковер; 6 - полотнища примыкания; 7 - гвозди; 8 - деревянная рейка; 9 - металлический фартук

Примыкание рулонного ковра к вертикальным стенам выполняется двумя способами:

  • Внахлестку. Рулонные полотнища наклеивают таким образом, чтобы они заканчивались на переходной наклонной плоскости 3. Сверху на готовый кровельный ковер 5 и вертикальную стену 2 наклеивают «полотнища примыкания» 6. Концы «полотнищ примыкания» крепятся толевыми гвоздями к заранее укрепленной антисептированной деревянной рейке. Верхнюю часть полотнищ закрывают фартуком из кровельной стали 9.
  • В вилку. Полотнища рулонного ковра 5 и «полотнища примыкания» 6 приклеиваются на основание крыши 1 и стены 2 поочередно. Верхние концы полотнищ также крепят гвоздями 7 к деревянной рейке 8 и закрывают металлическим фартуком 9.

И в том, и в другом случае перед наклейкой полотнища складывают пополам и изгибом укладывают вдоль линии примыкания. Мастику наносят сначала на одну отогнутую половину, а затем - на другую. Кромки полотнищ прошпаклевывают выдавленной с боков мастикой.

Сопряжения рулонного ковра с вытяжными канализационными стояками, телевизионными антеннами и другими трубами производят, устраивая наклонные бортики вокруг трубы или стойки. В этом случае верхний край ковра прикрывают металлическим фартуком, который крепят к трубе стяжным хомутом.

Сопряжение рулонного ковра

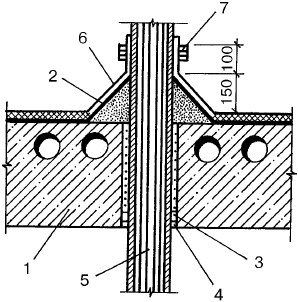

Рис. 41. Сопряжение рулонного ковра с вытяжными стояками и трубами
1 - несущая панель; 2 - кровельное покрытие; 3 - заделка раствором; 4 - паропроницаемый слой; 5 - стойка; 6 - металлический фартук; 7 - стоячий хомут
