Профессия - снайпер



Пристрелка снайперской винтовки

Пристрелка оружия под оптический прицел - процесс кропотливый, требующий времени и терпения. В любом случае винтовку сначала приходится пристреливать под открытый прицел. Чтобы сразу "зацепиться" за мишень и сэкономить время, боеприпасы и нервную энергию, используют следующий практический способ.

Винтовку зажимают в пристрелочном станке (или просто струбциной крепят на чем- нибудь массивном) и при извлеченном затворе наводят по каналу ствола на мишень, расположенную на дистанции 100 метров от стрелка. Если конструкция ствольной коробки не позволяет заглянуть внутрь ствола, для этой цели используют продолговатый осколок зеркала. Мишень должна виднеться строго посреди круглого поля канала ствола, по его оси (1 на схеме 94). Не сбивая этой наводки и постоянно сверяясь с ней, устанавливают открытый прицел, подбивая высоту мушки (вывинчивая или ввинчивая ее, или же меняя мушки по номерам, или же обрабатывая их надфилем) и смещая ее по горизонту. Открытый прицел устанавливается так, чтобы его точка прицеливания была в центре той же самой мишени с установкой прицела "1" (2 на схеме 94). Постоянно сверяясь уже с этими двумя наводками, нити или прицельную сетку оптического прицела выводят в ту же самую точку прицеливания в центре мишени (3 на схеме 94). По окончании этого процесса СТП будет находиться вблизи этой точки прицеливания, общей и для открытого, и для оптического прицелов. Для охотничьих целей этого вполне достаточно.

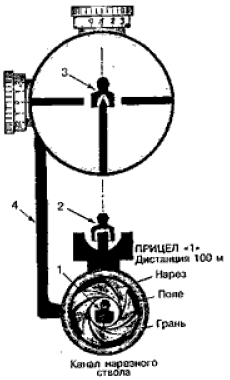

Схема 94. Привязка к цели оптического прицела:
1 - цель в просвете канала ствола; 2 - та же цель в открытом прицеле; 3 - та же цель в оптическом прицеле; 4 - кронштейн оптического прицела

Но для снайперской практики этого мало. Для снайпера такая пристрелка является только предварительной "привязкой" оружия к цели. Почему? Потому что в результате такой "привязки" оптический прицел может оказаться сориентированным на цель не центром зрительного поля, а его краем (схема 95). На вышеприведенной схеме 94 пристрелки конечный результат представлен в идеале, когда цель оказалась в середине зрительного поля прицела и там же оказался центр прицельного перекрестия.

Схема 95

Почему нужно, чтобы центр прицельного перекрестия был в центре зрительного поля, а не где-то с краю? Потому что, во-первых, четкость изображения цели в центре зрительного поля будет намного выше, чем по краям. Во-вторых, если перекрестие расположено в центре поля, можно крутить поправки в любую сторону и перемещать прицельное перекрестие туда, куда надо. Для иллюстрации посмотрите на схему 95. При стрельбе по движущейся цели для упреждения надо дать поправку (в данном случае) вправо "2", чтобы ствол оружия тоже пошел вправо и пуля с упреждением встретила цель. Для этого нити надо переместить влево, но, поскольку они уже там находятся, влево их перемещать уже некуда.

Поэтому в снайперском варианте прицел в необходимую точку прицеливания при пристрелке наводится с прицельными нитями (сеткой), уже выставленными по центру зрительного поля.

Пристрелка винтовки с оптическим прицелом для сугубо снайперских целей производится согласно уставному положению, а именно

    I этап пристрелки - после "грубой" привязки оружия к цели винтовка пристреливается по черному пристрелочному квадрату размером 25х35 см открытым прицелом "3" таким образом, чтобы средняя точка попадания была выше точки прицеливания на 14 см - для винтовки СВД и на 17 см - для трехлинейной винтовки (см таблицу превышения средних траекторий и схему 96). Оружие, пристрелянное таким образом с прицелом "I" на дистанции 100 метров, будет попадать строго по центру в точку прицеливания, а на дистанции 300 метров с прицелом "3" будет также попадать строго в точку прицеливания "по центру".

    Схема 96

    II этап пристрелки - винтовка фиксируется в пристрелочном станке или в чем угодно для придания ей неподвижности. По открытому прицелу в зафиксированном состоянии оружие нацеливается в нижний срез пристрелочного квадрата (см. схему 96, I этап пристрелки). Оптический прицел с заранее выведенным в центр зрительного поля прицельным перекрестием поправочным механизмом кронштейна выставляется так, чтобы прицельным угольником и пеньком он был наведен строго в точку прицеливания открытого прицела (схема 97). Повторяем оптический прицел выводится на цель оптическим угольником (пеньком), находящимся в центре зрительного поля, то есть пристрелыцик "ворочает" самим корпусом прицела, не трогая маховики. Процесс этот кропотливый, так как при движениях пристрелыцика оружие сбивается, хоть и незначительно, с наводки открытым прицелом. Поэтому пристрелыцик периодически заглядывает в открытый прицел и поправляет правильность его наводки.

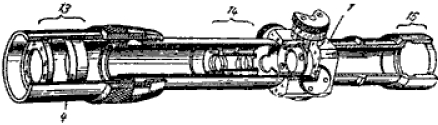

Схема 97

Если по хорошо пристрелянному открытому прицелу с точкой прицеливания под обрез винтовка попадает выше на 14 см от точки прицеливания, то при нацеленном в ту же точку прицеливания на той же дистанции оптическом прицеле результат попаданий будет тот же самый.

После того как визуально совмещены точки прицеливания открытого и оптического прицелов при одном и том же прицеливании - под обрез прицельного квадрата, пристрелыцик проверяет выполнение вышеописанного тремя боевыми выстрелами, прицеливаясь под обрез прицелочного квадрата оптическим прицелом.

Как правило, при этом на дистанции 100 метров средняя точка попадания получается на искомой высоте 14 см (по винтовке СВД) от точки прицеливания Иногда, очень редко, приходится вносить незначительные коррективы маховиками. Если все получилось правильно, с коррективами или без них, после проверки устанавливают правильное положение шкалы маховиков боковых поправок и дистанционного маховика. В боевой обстановке маховиками прицела приходится крутить постоянно, внося различные поправки по высоте, на ветер, по бегущей цели и т. д. И каждый раз то или иное деление шкалы маховика должно указывать правильную величину взятой поправки Поэтому, стараясь не сдвинуть с места маховик, отверткой отворачивают фиксирующие стопорные винты (7, 2 на фото 152) дистанционного вертикального маховика, при этом шкала (лимб) маховика вертикальных поправок "отпускается" и может вращаться независимо от маховика. Не сдвигая маховик, шкалу вращают и устанавливают Цифрой "3" напротив контрольной риски. Этим вы установите прицел "3" Почему именно так? Вспомните - с прицелом "3" на дистанции 100 метров вы попали с превышением (по таблице превышений средних траекторий) на 14 см выше точки прицеливания, следовательно, с тем же прицелом "3" на дистанции 300 метров вы попадете строго по центру - в ту точку, куда целились. Баллистика пристрелочного процесса представлена на схеме 96.

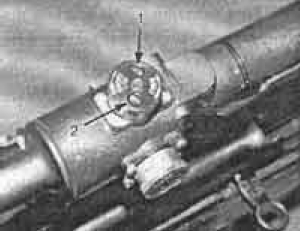

Фото 152

После того как выставлен прицел "3", не спеша, аккуратно и осторожно "затяните" фиксирующие стопорные винты. Теперь, если вам необходимо стрелять на 100 метров, ставьте прицел "1" и цельтесь по центру - туда и попадете. Если необходимо стрелять на 400 метров - ставьте прицел "4" и тоже цельтесь по центру. Аналогично и на других дистанциях.

При удовлетворяющем вас положении точки попадания по горизонту (не вправо, не влево, а туда, куда надо) отпускайте стопорные фиксирующие винты маховика боковых поправок и выставляйте шкалу (лимб) этого маховика против контрольной боковой риски на "0". Затем фиксирующие винты осторожно "затяните". Будет лучше и удобнее для вас, если эти винты вы отпустите заранее, еще до пристрелки.

Вышеописанный процесс пристрелки винтовки СВД одинаков для всех видов оптических прицелов. При пристрелке других винтовок или карабинов следует иметь в виду, что превышения средних траекторий на дистанции 100 метров различны для разных систем оружия. Поэтому в настоящем пособии и приводятся таблицы превышений средних траекторий для систем длинноствольного стрелкового оружия, отпущенного населению в свободную продажу.

Для пристрелки используются квадраты (прямоугольники из черной бумаги размером 25х35 см), стандартные общевойсковые пристрелочные мишени, на которых нанесены линии сгибания (укорачивания) нижнего обреза для конкретных образцов оружия - автоматов, пулеметов, снайперских винтовок. При указанной линии сгиба пристрелочной мишени для снайперской винтовки расстояние от нижнего обреза до центра и будет равно 14 см. Более-менее подготовленные стрелки используют для пристрелки черные круглые пистолетные спортивные мишени № 4 с диаметром черного круга 25 см. В любом случае пристрелка производится на первоначальной дистанции 100 метров с прицеливанием "под обрез" и прицелом "3".

Внимание! Патроны для одного и того же оружия неодинаковы. Изготовленные на разных заводах, в разное время, из разных материалов, они хоть и незначительно, но отличаются друг от друга по высоте траектории. Поэтому винтовку нужно пристреливать одной партией абсолютно одинаковых патронов. Это дает кучный, стабильный, а главное, однообразный по высоте бой. Под разные партии патронов оружие надо пристреливать заново - партии патронов разнятся по высоте траектории.

Нельзя пристреливать оружие "сбродом" случайных патронов различных партий, маркировок, лет изготовления и различного предназначения. Даже при стрельбе из пулемета "сбродом" случайно подобранных патронов наблюдается непредсказуемое повышенное рассеивание.

Таблицы превышения средних траекторий составлены с расчетом на усредненные баллистические качества боеприпасов и даются для общей ориентационной "привязки". Стволы оружия одних и тех же систем при всей тщательности изготовления получаются тоже неодинаковыми: один ствол будет "забирать" выше, другой - ниже.

Поэтому не удивляйтесь, если обнаружите несовпадения между фактическими попаданиями по дальности и цифрами шкалы дистанционного маховика. Такие вещи дают себя знать на дистанциях свыше 400 метров, и при кучном стволе это не страшно. Сделайте соответствующие отметки на дистанционной шкале и стреляйте дальше. Даже очень подготовленные и тренированные стрелки имеют различный вес, рост, длину рук, а главное, восприятие реальности. Поэтому у стрелков с различной "эстатурой" стрельба из одной и той же винтовки будет заметно отличаться. Если вам в руки попала винтовка СВД, ранее кем-то уже пристрелянная, вам очень легко и быстро можно пристрелять ее "под себя" Допустим, при стрельбе на дистанции 100 метров тремя патронами вы попали левее и выше на 5 см от желаемой точки. Зная, что на этой дистанции один щелчок (полделения) бокового маховика составляет 0,5 тысячной, или 5 см, поверните маховик по часовой стрелке на полделения (один щелчок) - "вытяните" пулю себе в ладонь на искомые 5 см. Вертикальный дистанционный маховик поверните против часовой стрелки на полделения - "опустите" пулю от ладони на 5 см вниз. Если на данном прицеле предусмотрена трещотка, это будет один щелчок. Проверьте тремя выстрелами, что получилось. При необходимости что-то в прицеле добавьте или убавьте. А теперь, когда винтовка пристреляна под вас, поставьте шкалу в соответствии с результатами вашей пристрелки.

Не забывайте! На трещотку замкнут лимб (шкала) маховика. При ее свободном вращении (при отпущенных фиксирующих винтах) будут наблюдаться фиксационные щелчки. На процесс правильной установки шкалы они не влияют, и бояться этого не следует. Маховик на трещотку не замкнут и с отпущенными фиксационными стопорными винтами вращается без щелчков. Со щелчками он вращается только при затянутых фиксирующих винтах.

По всем вышеуказанным причинам - разница в боеприпасах, неодинаковость стволов, индивидуальные особенности восприятия - снайперское оружие точного и особо точного боя пристреливается постоянным "хозяином", закрепленным за ним, с привязкой на конкретные дистанции стрельбы - от 100 до 700 метров, а по необходимости - и на более отдаленные конкретные дистанции.

Пристрелять винтовку СВД, имеющую ствол нормальной кучности с исправным прицелом, не представляет особой сложности уже потому, что она изготовлена как одно целое с посадочным местом ("ласточкин хвост") под оптический прицел, причем это посадочное место весьма точно сориентировано строго параллельно оси канала ствола. Поэтому при постановке прицела ПСО-1 на это оружие цель оказывается в середине оптического поля прицела и на пристрелке подводить к ней прицельный угольник близко и удобно. Очень хорошо, когда оптический прицел при установке на оружие сразу оказывается сориентированным оптической осью на цель и она находится в середине зрительного поля. Во-первых, разрешающая способность (четкость) любого оптического прибора в центре поля значительно выше, чем по его краям. Во-вторых, очень неудобно, когда оптическая ось прицела, а соответственно и центр зрительного поля, не сориентированы по направлению на цель. Посмотрите еще раз на схему 95, винтовка пристреляна явно неправильно и неудобно. Для стрельбы по неподвижной цели это еще годится, а для стрельбы по движущейся цели - уже нет.

Таким недостатком сплошь и рядом отличаются оборудованные оптикой охотничьи карабины СКС, "Сайга", "Кабан" и прочие системы, на которых посадочное место оптического прицела заводом-изготовителем не предусмотрено.

На трехлинейных винтовках образца 1891-1930 гг. постановка оптического прицела поначалу тоже не была предусмотрена. Поэтому система постановки на данное оружие оптических прицелов предусматривает коррекцию их направленности. Наведение центра зрительного поля на цель (мишень) производится по вертикали (вверх-вниз) верхними и нижними микрометрическими винтами основания кронштейна (фото 94).

Для этого слегка "отпускают" основной зажимной винт и попеременным вращением микрометрических винтов выводят прицел в нужное положение. При этом хвостовик кронштейна (на фото 94) перемещается вверх-вниз, соответственно перемещается и прицел. Наведение по горизонтали производится подкладкой между хвостовиком кронштейна и его основанием тон-"их латунных или стальных полосок, изготовленных хотя бы из консервных банок. Иногда такие прокладки приходится ставить и в сочленения кронштейна прицела ПСО-1 при его горизонтальных остаточных смещениях от деформаций вследствие ударов.

После того как центр зрительного поля прицела выведен на цель, микрометрические винты зажимаются друг относительно друга во избежание вертикального люфта. Зажимной винт после этого затягивается с усилием 10-15 кг на отвертке. Прицелы ПУ на трехлинейных винтовках вышеописанным образом крепятся "намертво" и при переноске (перевозке) оружия с винтовки не снимаются.

На прицелах ПБ (фото 90, 91) горизонтальное выведение центра зрительного поля на цель производится вращением винта 2 (фото 90) и 3 (фото 91), перемещением прицела по горизонтальной направляющей кронштейна. По вертикали зрительное поле в данном прицеле не наводится по причине очень точной посадки его в клиновидном "ласточкином хвосте", а производится лишь незначительная корректировка дистанционным маховиком вверх-вниз в процессе пристрелки.

Способа пристрелки лучшего, чем вышеописанный уставной, никто не изобрел. Возникает вопрос: зачем это нужно? Ответ: ходить для осмотра мишеней на 100 метров все-таки ближе, чем на 300. Кроме того, пулевые пробоины в подзорную трубу 20х на дистанции 100 метров видны отчетливо, а на 300 метров уже ни в какую трубу не видны вообще из-за атмосферной дымки.

Возникает еще вопрос: почему нельзя с самого начала поставить прицел на "1" и сразу пристреливаться по центру мишени на 100 метров дистанции. Ответ: черная мушка будет сливаться с черным квадратом, и вы никогда не "нащупаете" мушкой центр мишени. А небольшую точечную, пусть даже яркую, цель "взять" в открытый прицел намного труднее, чем прицелиться прямоугольной мушкой с просветом под обрез пристрелочного квадрата, который в реальной прицельной проекции одинаков с мушкой (схема 98). Небольшой "просветик" между мушкой и нижним срезом квадрата (2 на схеме 98) поможет контролировать их взаимное положение и не позволит "врезаться" черной мушкой в черный квадрат. Кучность стрельбы по пристрелочному квадрату по этим причинам всегда будет лучше, чем при стрельбе по другим целям. Это замечено практикой.

Схема 98:
1 - пристрелочный квадрат; 2 - просвет

Не забывайте! Один поворот мушки винтовки СВД повышает или понижает точку прицеливания на 16 см. Одна риска на горизонтальной шкале основания мушки равна 10 см (одной тысячной). Все это помогает очень быстро пристреливать винтовку минимальным количеством патронов. Допустим, первые три выстрела кучно попали в правый нижний угол пристрелочного квадрата (или даже грудной мишени) ниже расчетной точки (обозначим ее "X") на 8 см и правее на 10 см. "Заворачиваем" мушку на пол-оборота вниз, ствол поднимется вверх, и на мишени мы получим подъем СТП 8 см.

Стрелять для этого не надо. Далее перемещаем мушководом или осторожными ударами медного молоточка мушку по "ласточкину хвосту" вправо на одно деление шкалы - ствол пойдет влево и СТП переместится влево на 10 см. Теперь тремя выстрелами проверяем то, чего достигли. Как правило, в подавляющем большинстве случаев СТП становится туда, куда нужно пристрельщику. Существует практическая пристрелочная формула:

Д=(А х Б)/100000

где

  • Д - поправочная величина;
  • А - длина прицельной линии конкретного оружия (от гривки целика до мушки);
  • Б - отклонение пули от искомой точки попадания.

Пример. Определить величину перемещения мушки карабина СКС, если при пристрелке средняя точка попадания отклонилась от искомой на 10 см (100 мм). Решение:

Д= (480 мм (длина прицельной линии СКС) х 100 мм)/100000=0,48 мм .

Иногда (очень редко) приходится вносить дополнительную корректировку. Вышеописанная методика пристрелки позволяет экономить боеприпасы. Так делают военные испокон веков. Мужики, купившие нарезной ствол, начинают пристреливать его "по-простому", стреляя в газету с расстояния десяти шагов и постепенно отставляя ее все дальше и дальше. При этом изводится чудовищное количество патронов, а желаемый результат все равно не достигается.

Внимание! Пристрелке с оптическим прицелом подлежит только оружие с кучным боем, соответствующим инструкции по данной системе оружия. Винтовка или карабин, не имеющие достаточной кучности боя, пристреливать с оптикой бессмысленно.

Когда вы пристреляли винтовку на 100 метров с прицелом "3", целясь под обрез, с превышением 14 см по высоте (имеется в виду СВД), то будьте уверены: с прицелом "1" на те же 100 метров она будет попадать строго по центру, на 200 - с прицелом "2" - строго по центру, на 300 - с прицелом "3" - строго по центру. На 400, 500, 600 метров и далее с прицелами соответственно "4", "5", "6" винтовка тоже будет попадать строго по центру.

Вопреки широко бытующему мнению среди снайперов о том, что по открытому прицелу винтовку пристреливать не обязательно, горький боевой опыт указывает на обратное. На войне часты падения. По закону подлости винтовка ударяется обо что-то твердое именно оптическим прицелом. По оптическому прицелу может попасть шальная пуля или осколок. Прицелы начинают "дышать" поправочными устройствами (у всех прицелов это наиболее слабые места) в самый неподходящий момент. Да и мало ли что может случиться с оптикой - точный прибор требует бережного обращения. Хорошо приработанный и выверенный открытый прицел в таких случаях и при отказе оптики просто необходим.

Перемещение средней точки попадания (СТП) при работе с прицельными приспособлениями малокалиберных винтовок с длиной ствола 65 см представлено в табл. 35 и 36.

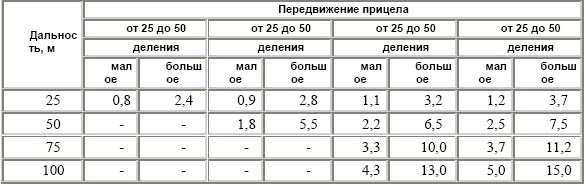

Таблица 35 Перемещение СТП, см, при изменении высоты открытого прицела

Таблица 36 Перемещения СТП при передвижении мушки

Процесс пристрелки трехлинейной снайперской винтовки образца 1891-1930 гг. очень хорошо и подробно представлен в пристрелочной инструкции § 16.

Особенности приведения к нормальному бою снайперской винтовки с оптическим прицелом времен Великой Отечественной войны.

Снайперская винтовка предварительно приводится к нормальному бою с открытым прицелом по правилам приведения к нормальному бою калибра 7,62 мм винтовки образца 1891-1930 гг. (без штыка и с укрепленным оптическим прицелом). После этого выверяется оптический прицел. Для этого винтовка укрепляется в прицельном станке и по открытому прицелу с установкой хомутика на деление "3" наводится под нижний обрез пристрелочной мишени (схема 99). Дистанционная шкала оптического прицела устанавливается на деление "3", а шкала боковых поправок - на деление "0". Если при этих установках линия прицеливания оптического прицела будет направлена в центр белого круга мишени, то оптический прицел считается выверенным.

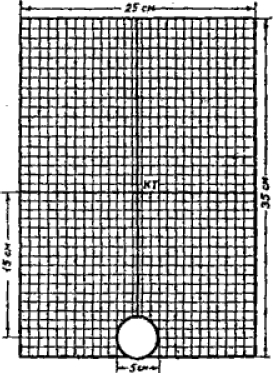

Схема 99. Пристрелочная мишень снайперской винтовки с оптическим прицелом

При отклонении линии прицеливания оптического прицела от центра белого круга необходимо вращением барабанчиков совместить ее с центром круга, не изменяя положения наводки по открытому прицелу. После этого шкалу дистанций надо поставить против указателя делением "3", а шкалу боковых поправок - делением "0".

Для этого винты барабанчиков освобождаются на один-два оборота и после установки делений "3" и "0" против соответствующих указателей закрепляются.

При выверенном оптическом прицеле линии прицеливания по открытому и оптическому прицелам пересекаются на дальности 300 метров, образуя между собой угол в 0-01 дальности, так как разница в высотах прицельных линий открытого и оптического прицелов равна 3 см (схема 100). На дальности 100 метров линия прицеливания по оптическому прицелу пройдет выше линии прицеливания по открытому прицелу на 2 см. Поэтому превышение контрольной точки (КТ) над точкой прицеливания по оптическому прицелу должно быть не 17 см, как для открытого прицела, а на 2 см меньше, то есть 15 см.

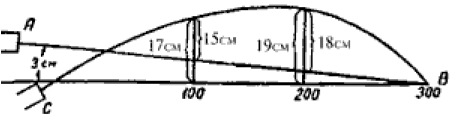

Схема 100. Превышения траектории над линиями прицеливании оптического (АВ) и открытого (СВ) прицелов

Перед окончательным приведением снайперской винтовки к нормальному бою необходимо осмотреть ее и оптический прицел, обращая особое внимание на крепление винтов барабанчиков, кронштейна, хвостового винта и винта упора.

Бой снайперской винтовки с оптическим прицелом признается нормальным, если все 4 пробоины вмещаются в габарит Диаметром 8 см, наложенный центром на контрольную точку. Если эти требования не выполнены, в оптический прицел вводятся поправки по высоте и боковому направлению согласно табл. 37.

Таблица 37
Величины поправок в делениях

Допустим, что при приведении снайперской винтовки с оптическим прицелом к нормальному бою СТП оказалась на 13 см ниже и на 8 см левее контрольной точки. Для того чтобы ввести поправки в установки оптического прицела, находим в таблице отклонения, равные или близкие полученным при стрельбе Такими отклонениями будут 12 1/2 см по высоте и 7 1/2 см по боковому направлению. Поскольку СТП в данном случае ниже контрольной точки, то против 12 1/2 в графе "СТП ниже" имеем деление 4 1/4, а против 7 1/2 в графе "СТП влево" - деление +3/4.

Поставив барабанчики оптического прицела против указателей делениями 4 1/4 (верхний) и 3/4 (боковой), следует открепить их винты, поставить шкалу верхнего барабанчика против указателя делением "3", а бокового - делением "0" и закрепить винты. На этих установках стрельба повторяется. В остальном надлежит руководствоваться правилами приведения к нормальному бою 7,62-мм винтовки образца 1891-1930 гг. Положения винтов кронштейна прицела, хвоста и упора ствольной коробки зарисовываются в стрелковой книжке снайпера (схема 101) или на обратной стороне отчетной (пристрелочной) карточки.

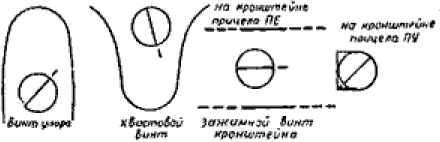

Схема 101. Зарисовка положения винтов в стрелковой книжке снайпера

Трехлинейные снайперские винтовки подлежат приведению к нормальному бою самими снайперами:

  • после производства 150-200 выстрелов,
  • каждый раз, когда прицел снимался с винтовки;
  • при отвертывании винтов основания кронштейна или колец прицела ПЕ, при отвертывании винтов основания и корпуса кронштейна прицела ПУ,
  • при получении винтовки от другого снайпера.
