Профессия - снайпер



Приемы обнаружения изгиба ствола

Изгиб ствола у винтовок и автоматов - явление довольно частое. Собственно, речь идет о непрямолинейном канале ствола. Такая непрямолинейность возникает не только при деформациях готового ствола, но даже в процессе его изготовления. Изгибы стволов встречаются и на боевом оружии, и на малокалиберных винтовках. Явление это нежелательное, ибо при незначительном пологом изгибе ствола ухудшается кучность боя, а при значительном ствол может разорвать.

Изгиб ствола определяется осмотром очертаний теней в канале ствола с казенной и дульной частей.

Для этого надо тщательно прочистить и протереть канал ствола, поместить ствол на деревянную подставку, направить его одним концом (например, дульным) на источник рассеянного света (окно) и осмотреть. При этом глаз осматривающего должен быть расположен на расстоянии 5-7 см от другого конца ствола (схема 149). При осмотре постепенно поднимать обращенный к источнику света конец ствола до тех пор, пока в канале ствола не станет видной тень переплета оконной рамы.

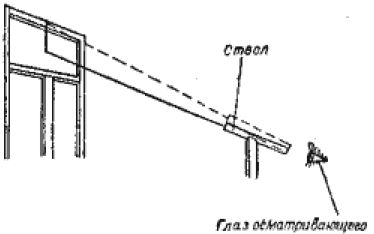

Схема 149. Осмотр канала ствола

Поворачивая ствол вокруг оси, выявить очертания тени. Для исследования другой половины ствола повернуть его к источнику света другим концом (казенной частью). Если ствол не изогнут, то при его вращении вокруг оси на 360° тень в канале ствола должна быть похожа на форму равнобедренного треугольника с основанием, обращенным к осматривающему (А на схеме 150).

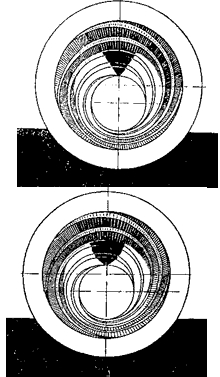

Схема 150. Теневые треугольники в канале ствола:
А-в прямом стволе; Б-в изогнутом стволе

Очертание теневого треугольника не должно изменяться при вращении ствола в процессе просмотра; теневой треугольник характеризует только ту часть ствола, на которой он виден, то есть половину ствола, поэтому ствол должен быть просмотрен с обоих концов. В изогнутом стволе стороны теневого треугольника искривлены, и кривизна их изменяется по мере вращения ствола вокруг его оси. Если ствол серединой изогнут вниз, то стороны треугольника выгнуты наружу {Б на схеме 150). Если ствол изогнут вправо или влево, то стороны треугольника вогнуты в сторону, противоположную изгибу (прогибу) ствола.

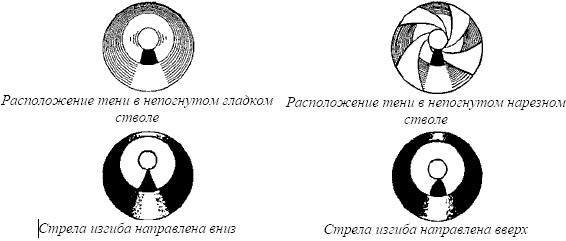

При сложном множественном изгибе теневой треугольник прерывист и части его сдвинуты относительно друг друга. Наглядно это представлено на схеме 151.


Схема 151

Искаженные тени в канале ствола всегда свидетельствуют о наличии в нем изгиба. Винтовки, стволы которых имеют пологий изгиб, допускаются к дальнейшей службе, если они удовлетворяют нормальному бою. Стволы с пологим изгибом, не удовлетворяющие нормальному бою, подлежат выправлению. Если выправить ствол не представляется возможным или же в процессе выправления ствол получился "перекованным" с перегибом в обратную сторону и с вмятинами, винтовка бракуется.

Примечание. При определении изгиба ствола по теням кольцевое темное пятно в канале ствола под основанием мушки трехлинейной винтовки получается в результате протяжки на заводах основного производства и во внимание не принимается.
