Профессия - снайпер



Принцип автоматической перезарядки современного снайперского оружия

Перезарядка современного снайперского оружия происходит или вручную, или автоматически, в зависимости от конструкции. При стрельбе из неавтоматических магазинных винтовок со скользящим затвором (таких конструкций подавляющее большинство) после выстрела стрелок поворачивает рукоятку затвора вверх, против часовой стрелки При этом взводится курок и боевые выступы затвора (или боевой личинки) выходят из зацепления с боевыми выступами ствольной коробки (что открывает ствол). Следующим движением стрелок тянет затвор на себя, вытаскивает из патронника зацепленную выбрасывателем стреляную гильзу, которая наталкивается на отражающий выступ и выбрасывается в выводное окно за пределы оружия. Очередной патрон, ранее прижатый сверху закрытым затвором, при открытом затворе усилием пружины подается вверх и становится перед затвором. При движении затвора вперед он наталкивается на патрон, подает его вперед, к стволу, и загоняет в патронник. При повороте рукоятки затвора вниз его боевые выступы заходят за боевые выступы ствольной коробки. Оружие готово к выстрелу.

Перезарядка современного полуавтоматического (самозарядного) снайперского оружия происходит по принципу отвода части пороховых газов из канала ствола и инерции подвижных частей Подвижные части - это газовый поршень, толкатель и затворная рама.

Газоотводное отверстие в стволе находится обычно в его второй половине, где давление газов уже упало и не оказывает существенного влияния на разгон пули, но достаточно велико, чтобы с большой скоростью отбросить назад подвижные части. При выстреле, как только пуля минует газоотводное отверстие, проникшие через него в газовую камеру пороховые газы давят на поршень и отбрасывают его назад. Поршень сопряжен с толкателем (штоком) и затворной рамой (иногда они составляют одно целое, как в автомате Калашникова). За то время, пока пуля проходит оставшуюся дистанцию ствола, тяжелые подвижные части проходят всего несколько миллиметров. Но при этом они набирают существенную скорость, от 5 до 10 м/с (у разных образцов оружия). Когда пуля уже покинула ствол и давление пороховых газов в нем упало, подвижные части продолжают двигаться назад силой инерции при заданной им скорости. Отходя назад, затворная рама (как и при отводе ее назад за рукоятку) передним скосом фигурного паза поворачивает затвор и выводит его боевые выступы из вырезов ствольной коробки. Происходит отпирание затвора и открывание канала ствола. Открывание канала ствола происходит уже тогда, когда пуля отлетела от оружия на 40-50 метров и давления в канале ствола уже практически нет - иначе его было бы просто не открыть.

Затворная рама с затвором по инерции продолжает движение назад и зацепом выбрасывателя вытаскивает гильзу из патронника. Удерживаясь выбрасывателем в чашечке затвора, гильза наталкивается на отражательный выступ ствольной коробки и выбрасывается наружу через выводное окно ствольной коробки.

При движении назад подвижных частей курок под действием затворной рамы поворачивается назад и становится на боевой взвод. Разобщающий механизм расцепляет шептало со спусковым крючком. Очередной патрон в магазине под действием пружины поднимается вверх до упора в загибы боковых стенок магазина.

После остановки в заднем крайнем положении под действием возвратной пружины (или системы возвратных пружин) подвижные части подаются вперед. Затвор выталкивает из магазина верхний патрон и досылает его в патронник. При подходе затвора к патроннику зацеп выбрасывателя заскакивает в кольцевую проточку гильзы или за ее закраину. Воздействием фигурного паза затворной рамы на ведущий выступ затвора последний поворачивается, его боевые выступы входят в вырезы ствольной коробки, и затвор запирается. При движении системы вперед выключается автоспуск (разобщитель). Оружие готово к выстрелу. Для стрельбы нужно отпустить спусковой крючок и вновь его нажать.

На некоторых системах, например на бесшумной винтовке ВСС (винторез), поворачивающегося курка нет. Его функции выполняет ударник, смонтированный в затворе. При отходе подвижных частей назад взводится пружина ударника, при движении подвижных частей и затвора вперед ударник, удерживаемый шепталом, остается на месте во взведенном положении.

Снайперское оружие большой мощности может полноценно работать только при жестком запирании неподвижного ствола. В разное время на разных системах практиковались всевозможные способы запирания - качающиеся рычаги, клинья, ролики, перекосы затвора, боевые упоры и т. д. Наиболее удачным механизмом запирания ствола, что подтвердила многолетняя практика, оказалось применение вращающегося затвора (боевой личинки), который сам по себе является деталью запирания. Боевые выступы на затворе (боевой личинке) при повороте этой детали вокруг оси заходят за боевые выступы (вырезы) в ствольной коробке и обеспечивают этим жесткое, неподвижное и надежное запирание ствола (схема 145). Система запирания скользящим затвором с поворотом обеспечивает большую кучность и стабильность боя, потому что при скользящем в одном и том же продольном направлении затворе представляется возможным выполнить в переднем торце затвора специальное углубление для контакта с донной частью гильзы, так называемую чашечку затвора.

Схема 145. Запирание ствола

Чашечка затвора охватывает со всех сторон гильзу по закраине (схема 146), что позволяет сцентрировать по оси затвор и патрон, чем уменьшаются ненужные поперечные напряжения, возникающие при выстреле. Кроме того, чашечка позволяет удерживать гильзу при ее экстракции назад из патронника в однообразном положении до момента выбрасывания ее наружу. Существует механическая закономерность, влияющая на вибрацию ствола: чем ближе к дну гильзы находится запирающий элемент (боевые упоры), тем меньше район упругих деформаций узла запирания, ствольной коробки и системы со стороны казенной части в целом. Механически разгружается ствольная коробка. Соответственно меньше поперечные напряжения и вызываемые ими вибрации ствольной коробки и ствола. При этом улучшается кучность боя оружия и его боевая живучесть.

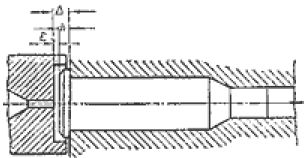

Схема 146. Чашечка затвора

Передняя плоскость затвора (чашечки затвора или боевой личинки), па которую опирается дно гильзы при выстреле, называется зеркалом затвора. Зазор между наружной поверхностью дна гильзы (шляпки гильзы) патрона, поданного в патронник и занимающего в нем крайнее переднее положение, и зеркалом затвора называется зеркальным зазором. У винтовок зеркальный зазор обычно равен 0,1 мм.
