Учебное пособие

Слесарное дело

§ 1. Элементы резьбы

Резьбой называется винтовая поверхность, образованная на телах вращения, широко применяется в технике как средство соединения, уплотнения или обеспечения заданных перемещений деталей машин, механизмов, приборов и т. п.

Нарезание резьбы — операция получения на заготовке винтовой резьбы совершается вручную либо на различных станках.

Резьба нарезается на станках либо вручную резьбонарезными инструментами — метчиками и плашками.

Резьба бывает наружная — на стержне и внутренняя — в отверстии.

У всякой резьбы различают следующие основные элементы: профиль, угол профиля, шаг, глубину, наружный, средний и внутренний диаметры (рис. 192, а).

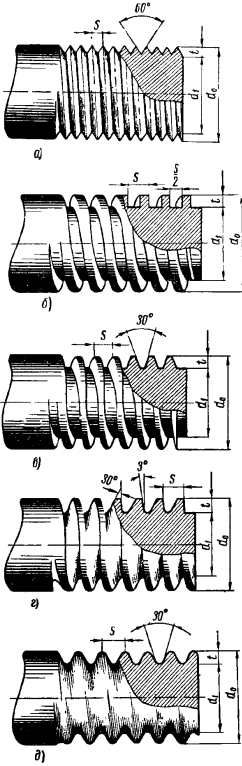

Рис. 192. Профили резьб:
а — треугольная, б — прямоугольная, в — трапециидальная, г — упорная, д — круглая

Профилем резьбы называются очертания впадин и выступов (в продольном сечении).

Ниткой (витком) называется часть резьбы, образуемая при одном полном обороте профиля.

Углом профиля резьбы α называется угол, заключенный между боковыми сторонами профиля резьбы, измеряемый в плоскости, проходящий через ось болта.

Шагом резьбы S называется расстояние (мм) между вершинами двух соседних витков, измеряемое параллельно оси. У треугольной резьбы шагом является расстояние между вершинами двух витков.

Высотой профиля резьбы называется расстояние от вершины резьбы до основания профиля, измеряемое перпендикулярно оси болта.

Основанием резьбы (впадиной) называется участок профиля резьбы, находящийся на наименьшем расстоянии от оси.

Глубиной резьбы t называется расстояние от вершины резьбы до ее основания, т. е. высота уступа.

Наружным диаметром d₀ резьбы называется наибольший диаметр, измеряемый по вершине резьбы — перпендикуляр оси.

Средним диаметром d_cp называется расстояние между двумя линиями, проведенными по середине профиля резьбы между дном впадины и вершиной нитки параллельно оси винта.

Внутренним диаметром резьбы d₁ называется наименьшее расстояние между противоположными основаниями резьбы, измеренное в направлении, перпендикулярном оси болта.

Профиль резьбы зависит от формы режущей части инструмента, при помощи которого нарезается резьба. Чаще всего применяется цилиндрическая треугольная резьба (рис. 192. а), обычно называют крепежной; такую резьбу нарезают на крепежных деталях, например на шпильках, болтах и гайках.

Помимо цилиндрических, треугольные резьбы бывают конические, которые дают возможность получить плотное соединение; такие резьбы встречаются на конических пробках, в арматуре, иногда в масленках.

Прямоугольная резьба (рис. 192, б) имеет прямоугольный профиль (квадратный). Она не стандартизована, трудна в изготовлении и применяется редко.

Трапецеидальная резьба (рис. 192, в) имеет сечение в форме трапеции с углом профиля 30°. У нее малый коэффициент трения, а потому применяется эта резьба для передачи движения или больших усилий: ходовые винты металлорежущих станков, в домкратах, прессах и т. п. Витки трапецеидальной резьбы имеют наибольшее сечение у корня, что обеспечивает высокую прочность ее и удобство при нарезании. Основные элементы трапецеидальной резьбы стандартизованы (ГОСТ 9484—60).

Упорная резьба (рис. 192, г) имеет профиль в виде неравнобокой трапеции с рабочим углом при вершине 30°. Основания витков закруглены, что обеспечивает в опасном сечении очень прочный профиль. Поэтому данная резьба применяется в тех случаях, когда винт должен передавать большое одностороннее усилие (в винтовых прессах, домкратах и т. п.).

По ГОСТ 10177—62 все упорные резьбы делятся на упорную крупную резьбу диаметрами 22—400 мм и шагами 8—48 мм, упорную нормальную диаметрами 22—300 мм и шагами 5— 24 мм и упорную мелкую резьбу диаметрами 10—650 мм и шагами 2—48 мм.

Круглая резьба (рис. 192, д) имеет профиль, образованный двумя дугами, сопряженными с небольшими прямолинейными участками и углом 30°; в машиностроении используется редко. Применяется в соединениях, подвергающихся сильному износу, в загрязненной среде (арматура пожарных трубопроводов, в вагонных стяжках, на крюках грузоподъемных машин и т. п.). Эта резьба не стандартизована.

Резьбы бывают правые и левые. У правых резьб (см. рис. 193, г) винтовая линия поднимается слева направо (по часовой стрелке), а у левых (см. рис. 193, д) — справа налево (против часовой стрелки).

В машиностроении применяются чаще всего правые резьбы. Кроме этого, резьбы бывают: однозаходные (одноходовые) и многозаходные (см. рис. 193, е).

У однозаходной резьбы на торце винта или гайки виден только один конец витка, а у многозаходных — два, три и больше витков.

Однозаходные резьбы имеют малые углы подъема винтовой линии и большое трение (малый к. п. д.). Они применяются там, где требуется надежное соединение — для крепежных резьб.

У многозаходных резьб по сравнению с однозаходными угол подъема винтовой линии значительно больше. Такие резьбы применяются в тех случаях, когда необходимо быстрое перемещение по резьбе при наименьшем трении, при этом за один оборот винта (или гайки) гайка (или винт) переместится на величину хода винтовой линии. Многозаходные резьбы используются в механизмах, служащих для передачи движения. Ход резьбы равен шагу, умноженному на число заходов. В однозаходной резьбе ход резьбы равен шагу.
