§ 4. Ручное и механизированное сверление

В слесарных мастерских сверление производится в основном на сверлильных станках. В тех случаях, когда деталь невозможно установить на станок или когда отверстия расположены в труднодоступных местах, сверление ведут при помощи ручных дрелей, коловоротов, трещоток, электрических и пневматических машинок.

Ручная дрель (рис. 161, а) применяется для сверления отверстий диаметром до 10 мм.

Ручное сверление

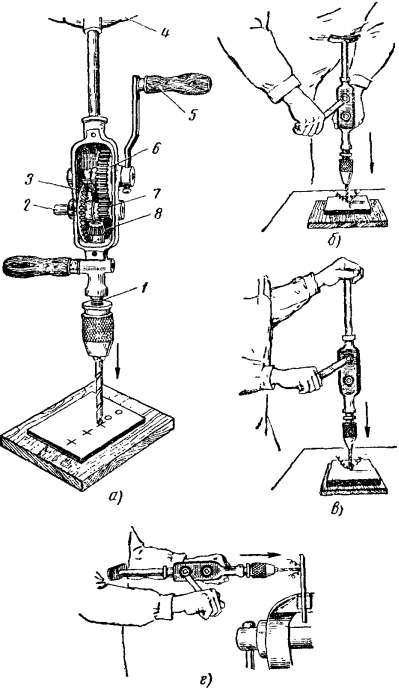

Рис. 161. Ручное сверление:
а — ручная дрель; 1 — шпиндель, 2 — вал; 3, 8 — конические зубчатые колеса, 4 — упор, 5 — рукоятка. 6, 7 — цилиндрические зубчатые колеса; б — прием сверления при низком расположении детали; в — прием сверления детали, расположенной на высокой подставке; е — прием сверления прн вертикальном расположении детали

На шпинделе 1 установлено коническое зубчатое колесо 8, которое может соединяться с коническим колесом 3. В этом случае при вращении вала 2 шпиндель 1 получает одно число оборотов, а при соединении зубчатого колеса 7 с зубчатым колесом 6 и вращении рукоятки 5 шпиндель будет иметь другое число оборотов; поэтому эта дрель называется двухскоростной.

При сверлении дрелью необходимо следить, чтобы сверло располагалось перпендикулярно поверхности детали, поэтому надо периодически прерывать работу и проверять вертикальность отверстия.

К концу сверления сквозного отверстия нажим на дрель нужно уменьшать. При сильном нажиме остающийся тонкий слой металла продавливается, сверло застревает и может сломаться.

Трещотки применяются при сверлении отверстий большого диаметра — от 20 до 40 мм, а также при обработке детали в неудобных местах или в тех случаях, когда нельзя применять сверлильный станок или электрическую сверлильную машину.

Ручные сверлильные электрические машины применяют при монтажных, сборочных и ремонтных работах для сверления и развертывания отверстий. Они бывают:

  • а) легкого типа, предназначенные для сверления отверстий диаметром до 8—9 мм. Корпус таких машинок обычно имеет форму пистолета; ,
  • б) среднего типа, обычно имеющие одну замкнутую рукоятку на задней части корпуса; используются для сверления отверстий диаметром до 15 мм;
  • в) тяжелого типа, обычно имеющие две рукоятки на корпусе или две рукоятки и грудной упор. Такие машинки применяют для сверления в стальных деталях отверстий диаметром до 20—30 мм;
  • г) угловые, применяемые для сверления отверстий в труднодоступных местах.

Ручные сверлильные электрические машины (рис. 162) могут работать как от сети постоянного, так и переменного тока напряжением в 127; 220 и 36 в.

Ручная сверлильная электрическая машинка

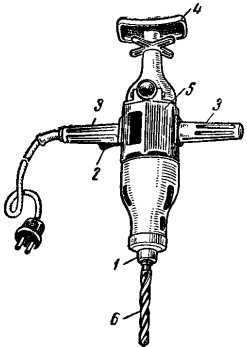

Рис 162. Ручная сверлильная электрическая машинка

В алюминиевый корпус 5 вмонтирован электродвигатель; на конце вала 1 электродвигателя имеется коническое отверстие, в которое вставляется сверло б или патрон. Удерживают ручную сверлильную электрическую машину во время работы обеими руками за рукоятки 3, жестко соединенные с корпусом, и устанавливают ее так, чтобы центр сверла точно совпадал с намеченным центром будущего отверстия; затем нажимают на специальный упор 4, расположенный в верхней части корпуса, и кнопкой 2, помещенной в рукоятке 3, включают электродвигатель. Сверлильные машины могут быть использованы в качестве сверлильной установки (рис. 163). В этом случае сверлильная машина 2 закрепляется на стойке 4, снабженной поднимающимся вверх и вниз столом 1, на котором закрепляется деталь. Подача на сверло производится рычагом 3.

Сверлильная электрическая установка

Рис. 163. Сверлильная электрическая установка

При сборочных работах для удобства и облегчения пользования ручные сверлильные электрические машины укрепляют на подвесках, представляющих собой легкие двух- или четырехколесные тележки, установленные на монорельсе. Монорельс располагают над рабочим местом.

Высокочастотные электрические сверлильные машины И-53 (рис. 164) напряжением 36 и 220 в обеспечивают безопасность работы, скорость вращения шпинделя до 1300 об/мин. Их применяют для сверления отверстий диаметром 5—8 мм.

XXX

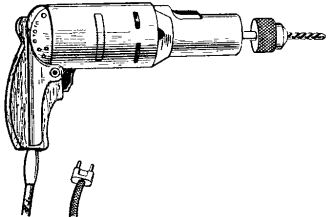

Рис. 164. Высокочастотная сверлильная машина

На рис. 165, а показана угловая сверлильная машина. Применяются также ручные электрические машины для одновременного сверления двух и более отверстий (рис. 165, б).

Электрическая сверлильная машина

Рис. 165. Электрическая сверлильная машина
с угловой насадкой (а), многошпиндельная сверлильная машина (б)

Меры предосторожности при работе ручными электрическими машинами:

    1) работать только в резиновых перчатках и калошах: при отсутствии калош под ноги необходимо подкладывать резиновый коврик. Корпус ручных сверлильных электрических машин должен быть заземлен (рис. 166);

Безопасная работа сверлильной электрической машины

Рис. 166. Безопасная работа сверлильной электрической машины

    2) перед включением ручной сверлильной электрической машины необходимо сначала убедиться в исправности проводки и изоляции и соответствует ли напряжение в сети напряжению, на которое рассчитана данная сверлильная машина; 3) выключение ручной сверлильной электрической машины можно производить только при вынутом из просверленного отверстия сверла, так же как и вынимать сверло из патрона можно только после выключения сверлильной машины.

Ручные сверлильные пневматические машины по сравнению с электрическими имеют небольшие размеры и вес. Привод ручной сверлильной пневматической машины допускает плавное регулирование числа оборотов при нажиме на пусковой крючок. При перегрузке машина автоматически останавливается, чем предотвращается поломка сверла; перегрузка сверлильной электрической машины приводит к перегоранию ее обмотки, т. е. к порче машины

Для сверления отверстий в деталях, изготовленных из алюминиевых и магниевых сплавов и мягких сталей, применяются ручные сверлильные пневматические машины со скоростью вращения шпинделя до 3500 об/мин, а для сверления отверстий в деталях из легированных сталей применяются пневматические машины со скоростью вращения шпинделя до 1000 о б/мин.

На рис. 167 показана ручная сверлильная пневматическая машина Д-2. Эта машина весит 1,8 кг, скорость вращения шпинделя 2500 об/мин при давлении воздуха в сети в 5 атм.

Ручная пневматическая сверлильная машина

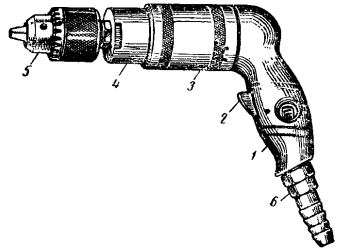

Рис. 167. Ручная пневматическая сверлильная машина Д-2:
1 — рукоятка, 2 — курок, 3 — корпус машины, 4 — корпус шпинделя, 5 — трехкулачковый патрон, б — штуцер для присоединения шланга

Пневмодвигатель машины Д-2 роторного типа. Ротор расположен в статоре эксцентрично и образует при этом серповидную камеру. Сжатый воздух поступает в камеру между ротором и статором и давит на рабочие лопатки, заставляя ротор вращаться.

При давлении воздуха в сети в 5 am ротор вращается со скоростью 12 000 об/мин, а редуктор понижает скорость вращения до 2500 об/мин.

С помощью удлиненных угловых и кондукторных насадок, закрепляемых на корпусе машины, можно производить сверление в труднодоступных местах.

На рис. 168 показана пневматическая сверлилка РС-8 с насадкой, расположенной под углом 20°. Корпус 1 этой насадки закрепляется на сверлилке барашком 4. В трубке 2 насадки размещен шарнирный вал, который вращает цанговую оправку со сверлом 3.

Пневматическая машина

Рис. 168. Пневматическая машина PC с угловой насадкой:
1 — корпус, 2 — трубка, 3 — сверло, 4 — барашек
