Слесарное дело



§ 2. Разметочные плиты

На разметочной плите (ГОСТ 10905—64) устанавливают подлежащие разметке детали и располагают все приспособления и инструмент. Разметочная плита отливается из серого мелкозернистого чугуна, в нижней части она имеет ребра жесткости, которые предохраняют плиту от возможного прогиба под тяжестью собственного веса и размечаемых деталей. Верхнюю, рабочую поверхность и боковые стороны плиты точно обрабатывают на строгальных станках и затем шабрят.

На рабочей поверхности больших плит иногда делают продольные и поперечные канавки на равных расстояниях одна от другой (200—250 мм), образующие равные квадраты.

Канавки имеют глубину 2—3 мм, ширину 1—2 мм, они облегчают установку на плите различных приспособлений.

Размер плиты выбирают так, чтобы ее ширина и длина были на 500 мм больше соответствующих размеров размечаемой заготовки.

Большие плиты имеют размер: 1500х3000; 3000х5000; 4000х6000 и 6000х10 000 мм; средние: 500х800; 750х1000 и 1000х1500 мм и небольшие плиты: 100х200; 200х200; 200х300; 300х300; 300х400; 400x400; 450х600. Плиты очень больших размеров, например 6000X10 000 мм, изготовляются составными из двух или четырех плит, которые скрепляют болтами и шпонками.

Небольшие плиты устанавливают на столах (рис. 78) или чугунных тумбах, более тяжелые ставят на кирпичные фундаменты или на домкраты, размещенные на фундаменте. Расстояние от рабочей поверхности небольших плит до пола должно быть равно 800—900 мм и 700—800 мм — для плит большого размера.

Разметочные плиты

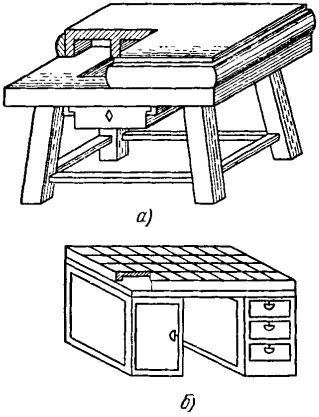

Рис. 78. Разметочные плиты:
а — на подставке, б — на столе

Плиты размещают в наиболее светлой части помещения или под световым фонарем, в местах, где на них не может влиять вибрация от работающих станков.

Верхняя плоскость плиты должна устанавливаться по уровню строго горизонтально. Горизонтальное положение небольших плит достигается установкой клиньев, а больших — с помощью домкратов или двойных клиньев с винтом.

Поверхность плиты всегда должна быть сухой и чистой. После работы плиту следует обмести щеткой, тщательно протереть тряпкой, смазать маслом для предохранения от коррозии и накрыть деревянным щитом. Не менее одного раза в неделю плиту следует промывать скипидаром или керосином. Нельзя передвигать по плите размечаемые заготовки во избежание появления забоин и царапин.

Необработанные заготовки устанавливают на специальные подкладки или на домкраты.

Применяемые при разметке инструменты и приспособления следует передвигать по плите плавно. Рабочую поверхность плиты рекомендуется натирать графитовым порошком.

Для особо крупных деталей целесообразно устанавливать несколько разметочных плит рядом и на одном уровне.

Проверка точности плиты. Проверяется плоскостность разметочных плит при помощи точной поверочной линейки и щупа. Линейку прикладывают ребром к рабочей поверхности разметочной плиты. Зазор между этими поверхностями контролируют щупом. Толщина щупа, который проходит в щель между линейкой и разметочной плитой, не должна превышать 0,03—06 мм (в зависимости от размера плиты).

Рабочие поверхности шабреных плит, предназначенных для точной разметки, проверяют на краску поверочной линейкой. Число пятен в квадрате 25X25 мм должно быть не меньше 20.
