Учебное пособие

Слесарное дело

§ 10. Плоскопараллельные концевые меры длины

Плоскопараллельные концевые меры длины (ГОСТ 9038—59) — измерительные плитки — применяются для точных измерений при разметке деталей, проверке измерительных инструментов— микрометров, штангенциркулей, калибров-скоб и др. В отдельных случаях, когда требуется особо высокая точность, этими плитками пользуются при проверке и точной установке деталей, а также при установке и регулировке различных приборов и станков.

Плоскопараллельные плитки представляют собой обработанные с высокой точностью закаленные пластинки прямоугольного сечения с двумя взаимно параллельными измерительными плоскостями, изготовленные из легированной инструментальной стали X, ХГ.

В зависимости от предельных отклонений от плоскопараллельности плитки разделяются на классы: 0, 1, 2 и 3-й. Самым точным является 0-й класс.

Плитки выпускаются наборами (рис. 57, а). Набор № 1 состоит из 87 мер; № 2 — из 42 мер; № 3 — из 116 мер; № 4, 5, 6, 7 и 8 — из 10 мер каждый; № 9 — из 12 мер; № 13 — из 20 мер; № 14 — из 7 мер; № 15 — из 4 мер (из твердых сплавов).

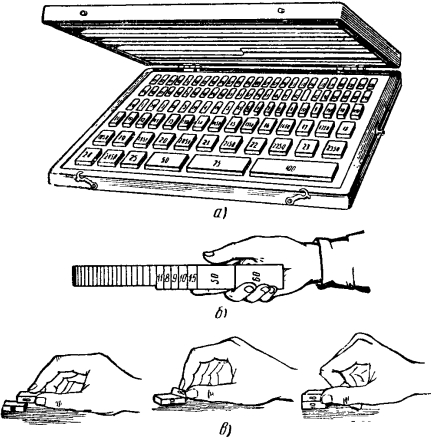

Рис. 57. Плоскопараллельные концевые меры:
а — набор плиток, б — блок плиток, в — наложение плиток

Наиболее распространенными являются наборы № 1, состоящие из 87 и № 2 из 42 плиток. Путем различных комбинаций плиток можно получить любые размеры в пределах от 1 до 200 мм через каждые 0,001 мм. Размер плитки обозначен на широкой ее плоскости.

Особым свойством контрольных плиток является их способность плотно прилегать (притираться) одна к другой, причем для их разъединения требуется значительное усилие. Это свойство позволяет при помощи державок соединять несколько плиток в один блок (рис. 57, б) и получать таким образом любой размер, нужный для измерения.

Основным требованием при пользовании плитками является их правильное складывание. Плитки накладывают друг на друга под прямым углом (крест-накрест), а затем одну из них с легким нажимом поворачивают до полного совпадения одной с другой (рис. 57, в). Приемы пользования плитками показаны на рис. 58.

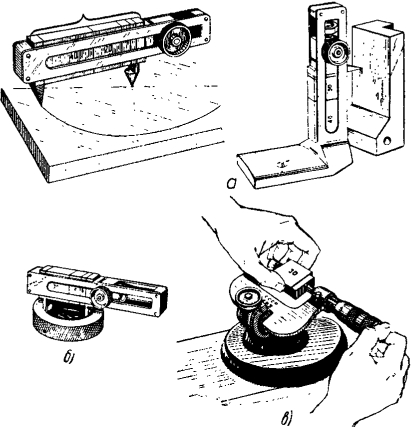

Рис. 58. Использование плоскопараллельных концевых мер:
а — для разметки окружности, б — для измерения внутренних диаметров, в — для контроля точности показаний микрометра

Правила обращения с плоскопараллельными концевыми мерами длины

1. Необходимо предохранять плитки от коррозии и механических повреждений. Поврежденные поверхности плиток теряют способность притираться одна к другой, плитки становятся негодными к употреблению.
2. Не следует брать плитки грязными или потными руками, руки должны быть тщательно вымыты и насухо вытерты; плитку надо брать специальными щипцами.
3. Во время работы плитки необходимо класть только на деревянный подносик, покрытый чистой бумагой.
4. По окончании работы плитки нужно промыть в бензине, протереть насухо, смазать бескислотным вазелином и уложить в порядке размеров, указанных в ячейках футляра. При смазке и укладке плитки следует держать за нерабочие поверхности пальцами, смазанными вазелином.
