3. Ремонт штангенинструментов

Основными дефектами штангенинструмента, которые могут быть устранены при ремонте, являются ошибки в делениях нониуса, кривизна направляющего ребра штанги, качка и перекос рамки, непараллельность измерительных поверхностей, их повреждение, износ основания и др.

Проверку правильности ребер штанги и измерительных плоскостей губок производят с помощью блоков концевых мер, зажимаемых между измерительными плоскостями при передвижении рамки через каждые 10 мм длины штанги. В любом положении рамки на штанге сила нажима измерительных плоскостей на блок должна быть одинаковой на всей плоскости меры. Если касание измерительных плоскостей с каким-либо блоком у острых и тупых губок различно в различных положениях рамки, это означает, что искривлена штанга. Если при любых положениях рамки раствор острых губок меньше раствора тупых или наоборот, то неисправны губки штангенциркуля.

Чтобы исправить штангу, ее рабочее ребро проверяют на краску на проверочной плите, и выпуклости убирают личным напильником или доводкой. Затем второе ребро штанги делают строго параллельным рабочему ребру также при помощи напильника или доводки. После этого производят доводку измерительных плоскостей губок.

Для их доводки штангенциркуль закрепляют в тисках со свинцовыми губками (фиг. 177,а). Доводку производят чугунным притиром (фиг. 177, б). Притир зажимается между губками, для чего рамку подводят вплотную к притиру и закрепляют микрометрическую подачу рамки. Притир должен без особых усилий передвигаться вперед и назад между губками.

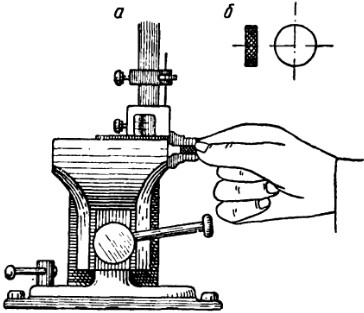

Фиг. 177.
Доводка губок штангенциркуля.

Перекос губок установить нетрудно. Для этого достаточно зажать между губками блок концевых мер и если одна из сторон блока отойдет от одной из боковых сторон губок, то перекос установлен. Перекос рабочих плоскостей губок по отношению к штанге исправляют при помощи шлифования на плоскошлифовальном станке. После шлифования производят доводку грубой пастой ГОИ одновременно острых и тупых губок и полирование их стеклянными притирами с тонкой пастой. Доводка губок считается законченной, если притир проходит с одинаковым усилием в обоих концах.

После доводки губок проверяют совпадение нулевого деления штанги с нулевым делением нониуса. Для этого губки плотно сдвигают и зажимают подвижную рамку штангенциркуля. Убедившись, что между губками нет просвета, освобождают винты, скрепляющие рамку с нониусом. Затем передвигают рамку с нониусом в ту или другую сторону с таким расчетом, чтобы первое и последнее деление нониуса точно совпало с первым и другим соответствующим делением штанги. Также обращают внимание на то, чтобы вторые и третьи риски от начала нониуса были расположены одинаково со вторыми и третьими рисками от конца нониуса по отношению к соответствующим рискам на штанге. После этого закрепляют винты и, проверив еще раз совпадение делений, установку нониуса считают законченной. В том случае, если при установке нониуса не удается его переместить за счет зазора в отверстиях для винтов, отверстия подвергаются расширению при помощи надфиля.

Очень часто происходит поломка губок штангенциркуля. При исправлении этого дефекта принимают одно из трех решений, изображенных на фиг. 178: укорачивают длину губок (фиг. 178, а), удаляют одну пару губок (фиг. 178,6) или делают вырез для вставки новой губки (фиг. 178, в). Иногда взамен сломанной губки приваривается новая.

Фиг. 178.
Ремонт и восстановление губок штангенциркуля.

Исправление дефектов у штангенциркулей облегченного типа производят, главным образом, рихтованием с последующей доводкой измерительных плоскостей. Так, если уже при износе рабочих поверхностей губок нулевой штрих нониуса не совпадает с нулевым штрихом штанги, то после доводки измерительных плоскостей эта ошибка будет еще больше.

Поэтому ее исправляют рихтованием. Неподвижную губку кладут на закаленный брусок, укрепленный в тиски, и ударяют по ней в месте а (фиг. 179) для того, чтобы ее носик подался вниз. Удары производят с обеих сторон штангенциркуля. То же проделывают и с губкой подвижной рамки, ударяя по ней в месте б. Острые концы губок рихтуются в местах а и б.

Фиг. 179.
Ремонт штангенциркуля облегченного типа (стрелки показывают места ударов при рихтовании).

После рихтования спиливаются и доводятся измерительные плоскости до совпадения делений штанги и нониуса, а в заключение зачищаются забоины и полируются все плоскости мелкой шкуркой.

Исправление основания штангенрейсмаса производят притиркой на притирочной плите при помощи шлифовальных порошков.
