Учебное пособие

Слесарь-лекальщик

6. Концевые меры длины

Плоскопараллельные концевые меры длины — самое распространенное средство измерения в лекальном деле. Они несравненно точнее нониусных инструментов и позволяют производить абсолютные измерения любых размеров с точностью до одного микрона.

Плоскопараллельные концевые меры длины изготовляются в виде прямоугольных металлических брусков (фиг. 20), противоположные стороны которых служат измерительными плоскостями, а расстояние между ними — измерительным размером.

Измерительные плоскости концевых мер имеют размер 30x9 мм; меры, измеряющие размеры свыше десяти миллиметров, имеют размер 35x9 мм.

Фиг. 20.
Набор концевых мер.

Чистота и точность измерительных плоскостей концевых мер длины так велика, что будучи соединены друг с другом они настолько сцепляются, что для их разъема требуется усилие, доходящее до ста килограммов. Это свойство сцепления их друг с другом носит название притираемости. Соединение мер в прочные блоки происходит под воздействием сил сцепления между молекулами металла и тончайшей жидкой пленкой жирового вещества, имеющей толщину менее 0,00002 мм.

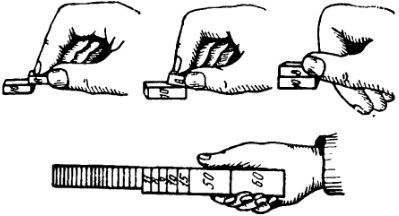

Свойство притираемости концевых мер друг к другу (фиг 21) дает возможность собирать из них любые блоки. Этими блоками можно производить измерения как внутренних, так и наружных размеров с точностью до тысячных долей миллиметра.

Фиг. 21.
Притираемость концевых мер.

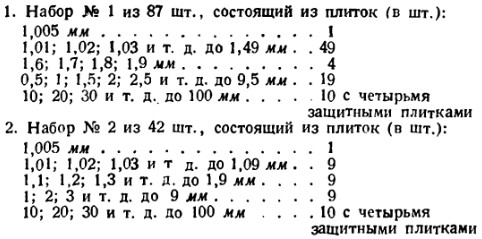

Концевые меры изготовляют наборами. Наиболее распространены:

Кроме описанных выше комплектов существуют еще микронные наборы, состоящие из восемнадцати мер: 1,001, 1,002 и т. д. до 1,009; 0,999; 0,998; 0,997 до 0,991 мм. Эти наборы позволяют производить измерения с точностью до 0,001 мм.

Иногда применяют комплекты из восьми больших мер, с помощью которых производят измерение размеров выше 500 мм.

Приведем два примера составления блока концевых мер размером 124,735 мм.

Притирание блока обычно начинается с мер наименьших размеров и ведется с таким расчетом, чтобы после выбора каждой очередной меры подбираемый размер уменьшался по крайней мере на один знак.

Следовательно, нужный блок будет составлен: 1) из пяти мер набора, имеющего 87 плиток (1,005 + 1,23 + 2,5 + 40 + 80); 2) из семи м$р набора, имеющего 42 плитки (1,005 + 1,03 + 1,7+6 + + 5+ 10 + 100).

При составлении блока следует стремиться к тому, чтобы использовать наименьшее число плиток.

По точности выполнения размеров и способу измерения плоскопараллельные концевые меры длины согласно ОСТ 85000-39, делятся на пять классов точности (0, 1, 2, 3 и 4) и шесть разрядов (1, 2, 3, 4, 5 и 6).

Класс точности концевых мер характеризуется величиной отклонений размера по длине; непараллельностью рабочих плоскостей и качеством притираемости. Разряд концевых мер — погрешностью» с которой определялся их размер, непараллельностью и также качеством притираемости.

При пользовании концевыми мерами, отнесенными к определенным разрядам, можно производить более точные измерения, несмотря на принадлежность мер к более низкому классу точности, так как имеется возможность учесть при подсчете размера блока фактические отклонения плиток, указанные в аттестате.

Меры высшего класса точности, проверенные приборами, не могут быть отнесены к этому классу точности, если имеют погрешность измерения низшего разряда. Чтобы отнести их к соответствующему классу точности, погрешности измерения не должны превышать:

Величины погрешностей классов и разрядов даны по ОСТ 85000-39.

Концевые меры менее точных классов, но соответствующих разрядов, могут быть использованы и для точных работ, но для этого необходимо знать их действительный размер и внести соответствующие поправки в рассчитанный размер собранного блока мер.

Для удобства работы с блоками концевых мер применяют специальные принадлежности, среди которых имеются специальные зажимы и ножи, позволяющие расширить область применения мер. Особенно велика роль этих зажимов при работе с грубыми мерами, не дающими прочных блоков. Применение этих принадлежностей ясно из фиг. 22.

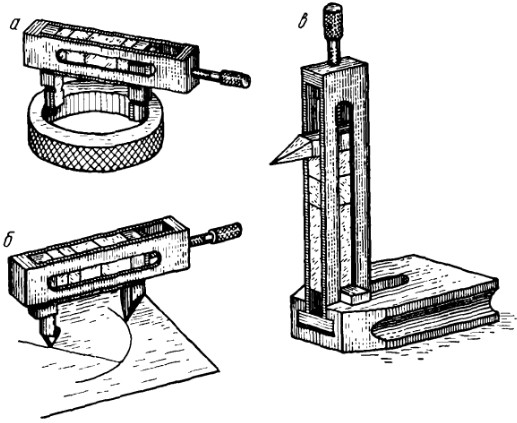

Фиг. 22.
Принадлежности к концевым мерам:
а — струбцинки с ножками для внутренних измерений; б — струбцинки с центровой ножкой и чертилкой; в — струбцинки с основанием и чертилкой для лекальной пространственной разметки.

Концевые меры, будучи весьма точным инструментом, требуют бережного обращения с ними и хранения. Ими следует пользоваться преимущественно для перенесения с них размера индикаторным инструментом. После окончания работы меры необходимо разложить на свои места в футляр, смазав бескислотным маслом, и хранить в сухом месте.
