Учебное пособие

Слесарь-лекальщик



11. Чистота поверхности и ее оценка

В производстве измерительного инструмента чистоте поверхности придается большое значение, так как чистота непосредственно влияет на точность измерения и долговечность работы измерительного инструмента.

Под чистотой поверхности понимают величину неровностей на ее отдельных, весьма небольших участках или, как говорят, микрогеометрию поверхности. Величина неровностей может быть точно измерена и таким образом определена чистота данной поверхности.

Как же оценить чистоту поверхности, зная величину ее неровностей?

Чистота поверхности оценивается по средней высоте неровностей НСр или по среднеквадратичному отклонению неровностей Нск. Средняя высота неровностей представляет среднее арифметическое высот неровностей от их верхних до нижних точек.

Среднеквадратичное отклонение неровностей представляет собой величину, получаемую извлечением квадратного корня из среднего квадрата расстояний точек, лежащих на профиле рассматриваемой поверхности до его средней линии, т. е. до линии, делящей профиль поверхности так, что площади по обеим сторонам этой линии до контура профиля равны между собой.

ГОСТ 2789-51 установлено 14 классов чистоты поверхности, приведенных в табл. 1.

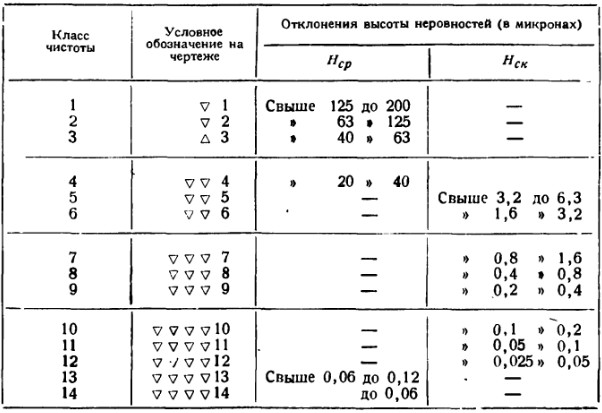

Таблица 1
Классы чистоты поверхности по ГОСТ 2789-51

Классы чистоты поверхности, начиная с 6-го класса, делятся на разряды: а, б, и в. 14-й класс чистоты имеет только разряды а и б.

Как показывает практика, в производственных условиях, чтобы отнести ту или иную поверхность к определенному классу чистоты, нет необходимости измерять величину неровностей.

Для этой цели вполне достаточно сравнить полученную поверхность с образцом чистоты соответствующего класса. Образцы чистоты поверхности (фиг. 41) представляют собой набор обработанных различными способами и при различных режимах металлических пластинок с плоскими и цилиндрическими поверхностями, отнесенными к тому или иному классу чистоты.

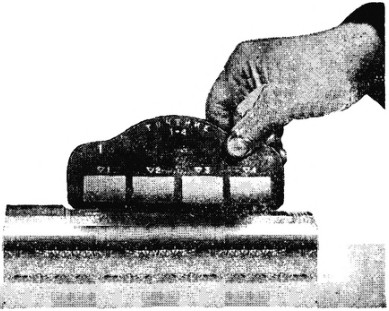

Фиг. 41.
Сравнение с образцами чистоты поверхности.

Сравнение их поверхности с поверхностью, чистота которой подвергается оценке, производится в цеховых условиях невооруженным глазом.

Точность сравнения образца с изделием может быть повышена, если обе сравниваемые поверхности будут рассмотрены одновременно в увеличенном виде в одинаковых условиях увеличения и освещения. Такие условия сравнения создает сравнительный микроскоп, схема устройства и поле зрения которого показаны на фиг. 42. Для этой цели изделие и образец устанавливаются на предметные столы микроскопа 1 и 2.

Фиг. 42.
Схема и поле зрения сравнительного микроскопа.

Для определения чистоты поверхности в спорных случаях и при аттестации образцов чистоты (отнесении их к тому или иному классу чистоты) в условиях лаборатории применяются специальные измерительные приборы: профилографы, профилометры, микроинтерферометры и двойные микроскопы.

Вопросы для повторения

  1. От чего зависят погрешности измерения? Как повысить точность измерения?
  2. Какая разница между способами относительного и абсолютного измерения? Чем отличается процесс проверки от процесса измерения?
  3. Как классифицируются измерительные инструменты, приборы и приспособления?
  4. Как устроен штангенциркуль и его нониус?
  5. Как производится измерение штангенциркулем?
  6. Как устроен микрометр и его нониус?
  7. Чему равна цена деления микрометра, если шаг микрометрического винта равен 0,5 мм, а барабан разделен на 50 частей?
  8. Как повысить точность измерения микрометром?
  9. Каковы правила пользования микрометрическими инструментами?
  10. Как устроены индикаторы часового и рычажного типа и для каких целей они применяются?
  11. Как производят измерение рычажным микрометром?
  12. Как устроен миниметр и как им производят измерения?
  13. Что представляют собой концевые меры длины?
  14. Составьте блоки концевых мер длины из набора, состоящего из 42 шт. следующих размеров: 105,63; 74,81; 99,165; 7,19; 29,16. Из какого числа мер состоят эти блоки?
  15. Составьте блоки концевых мер длины из набора мер, состоящего из 83 шт. с применением микронного набора: 105,177; 43,464; 152,014; 71,997. Из какого числа мер состоят блоки? Продумайте, нельзя ли составить блоки другим способом, при котором число мер в блоке будет меньшим?
  16. Какие типы угольников установлены ГОСТ и как осуществляют проверку этими инструментами?
  17. Какие типы угломеров вам известны? Опишите их устройство.
  18. Как устроена синусная линейка? Какого размера блок концевых мер нужно подложить под ролик синусной линейки 100 мм, чтобы повернуть ее на угол 30°; 5°30'; 21°40'; 55°20'?
  19. Какого размера нужно подложить блок мер под ролик синусной линейки L=200 мм, чтобы повернуть ее на угол 30°; 10°10'; 25°20'; 55°?
  20. Что представляет собой вертикальный оптиметр? Какова точность измерений на нем и как производятся эти измерения?
  21. Для чего применяется и как устроена оптическая измерительная машина?
  22. Расскажите о принципе действия инструментального микроскопа, его назначении и работе на нем?
  23. Как определяются недостатки поверхности плоскопараллельными стеклами?
  24. Как определяется чистота поверхности по ГОСТ 2789-51?
