Учебное пособие

Шлифовальные работы



16.3. Насосы и насосные установки шлифовальных станков

Насосные установки комплектуются насосами, приводимыми в движение электродвигателями и соединительными муфтами. Гидростанции станков кроме насосной установки включают в себя гидробаки, разделенные на всасывающий и сливной отсеки; системы фильтрации и охлаждения масла; контрольно-регулирующую аппаратуру. В зависимости от конструкции и назначения станка его гидростанция располагается вне станка или частично вне, а частично на станке.

Гидроприводы любого станка включают в себя прежде всего насосы. Схема действия шестеренного насоса приведена на рис. 16.9.

Рис. 16.9. Шестеренный насос

Основными деталями насоса являются зубчатые колеса 1 и 4, расположенные в расточках корпуса 3. При вращении зубчатых колес масло из бака засасывается в камеру 5 и с помощью впадин между зубьями и корпусом насоса переносится в камеру 2, откуда под давлением р вытесняется в напорную линию гидросистемы. Подача Q насоса (л/мин) зависит от частоты вращения колес (об/мин), размеров и числа впадин, определяемых модулем m (мм), числом зубьев z и шириной колеса b (мм): Q = 6,28m2zbn 10-6. Для насосов с номинальной мощностью в диапазоне 1—7,2 кВт, с рабочим объемом 11,2—100 см3 номинальная подача составляет 12,3—133 л/мин при номинальном давлении 2,5 МПа на выходе.

Зубчатые колеса, валы, втулки насоса удерживаются в его корпусе крышками, имеющими необходимое уплотнение с сопряженными поверхностями. Для отвода утечек масла валы имеют отверстия, а крышки и втулки — необходимые канавки. Основными деталями пластинчатого насоса являются корпус, приводной вал с подшипниками и рабочий комплект (рис. 16.10), состоящий из статора 3, рогора 4, пластин 5 и распределительных дисков 1 и 7. Ротор 4 связан с приводным валом с помощью шлицевого соединения. Статор 3 имее1 овальное отверстие, к поверхности 9 которого прижимаются пластины 5 за счет центробежной силы и давления масла, подводимого в отверстие 10. Эти пластины могут в пазах ротора перемещаться в радиальном направлении, совершая возвратно-поступательное перемещение при вращении ротора.

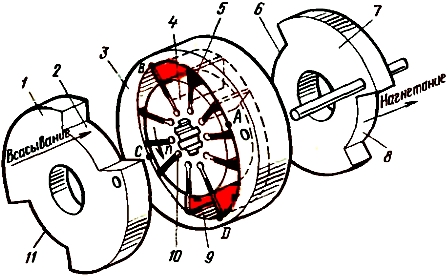

Рис. 16.10. Пластинчатый нерегулируемый насос (рабочий комплект)

Объем камер между двумя соседними пластинами, внутренней поверхностью статора, наружной поверхностью ротора и торцовыми поверхностями дисков 1 и 7 зависит от положения ротора. При вращении ротора против часовой стрелки камеры на участке от А до В и на участке от С до D увеличивают свой объем, который заполняется маслом через окна 2 и 11 диска 1, связанные со всасывающей линией. При прохождении пластинами участков от В до С и от D по А объем камер уменьшается, а масло вытесняется в напорную линию гидросистемы через окна 6 и 8 диска 7. Для насосов с номинальной мощностью 1,1—26 кВт с рабочим объемом в диапазоне 8—200 см3 номинальная подача масла находится в пределах 5—200 л/мин при давлении 6,3 МПа и в пределах 5—102 л/мин при давлении 12,5 МПа.

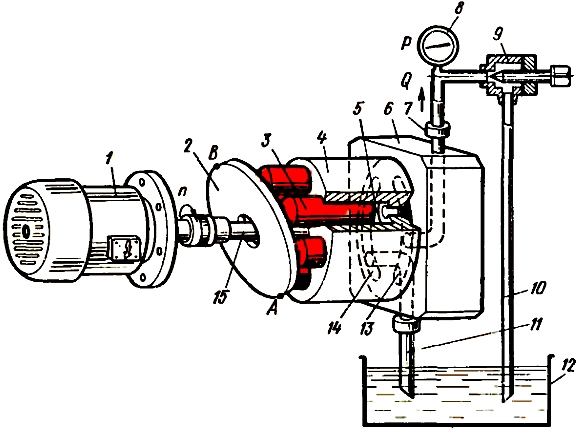

Схема действия аксиально-поршневого насоса приведена ка рис. 16.11. Электродвигатель 1 вращает вал 15 и ротор 4, в рабочих камерах 5 которого расположены поршни 3. Объем рабочей камеры 5 зависит от осевого положения поршня в камере. Поршни прижимаются пружинами и давлением масла в камере к наклонной шайбе 2. При вращении ротора 4 поршни совершают возвратно-поступательное движение, увеличивая объем рабочих камер при движении от точки А к точке В на наклонной шайбе. В результате этого масло всасывается из бака 12 через всасывающую линию и полукольцевой паз 14. При движении поршней от точки В к точке А объем рабочих камер уменьшается и масло через полукольцевой паз 13 вытесняется в напорную линию 7. Давление р в напорной линии 7 контролируется манометром 8, а регулируется дросселем 9. При полностью открытом дросселе давление в напорной линии мало и масло перекачивается в бак через сливной трубопровод 10. Напорная 7 и всасывающая 11 линии гидросистемы связаны с насосом через полукольцевые пазы 13 и 14 на распределительной поверхности диска 6.

Рис. 16.11. Аксиально поршневой насос

Аксиально-поршневые насосы рассчитаны на давление 32--40 МПа, т. е. в 5 раз больше, чем пластинчатые насосы. При номинальной мощноста в диапазоне 3,3—30 кВт и рабочем объеме 4—32 см3 насосы обеспечивают подачу масла от 5,25 до 45 л/мин. Аксиально-поршне-вые насосы бывают нерегулируемые и регулируемые.
