Учебное пособие

Шлифовальные работы

13.1. Геометрическая форма и размеры абразивных инструментов

Основные виды абразивных инструментов

Абразивные инструменты, предназначенные для шлифования, в зависимости от геометрической формы разделяют на шлифовальные круги, головки, сегменты, бруски, шлифовальные ленты и шкурки. Каждый вид инструмента имеет свои особенности, обусловленные назначением инструмента, конструкцией станка, выполняемой операцией, материалом заготовки и требованиями к обработанной детали.

Шлифовальными кругами называют абразивные инструменты, представляющие собой тела вращения и имеющие сквозное осевое отверстие, предназначенное для крепления круга на шпинделе станка.

Шлифовальными головками называют абразивные инструменты, представляющие собой тела вращения, имеющие несквозное отверстие. Головку наклеивают на шпильку, один конец которой изготовляют гладким или с накаткой и устанавливают в отверстие головки, а другой зажимают в патроне станка.

Брусками и сегментами называют абразивные инструменты (или их часть), имеющие одинаковый профиль поперечного сечения по всей длине. Бруски и сегменты не вращаются вокруг своей оси при работе. Бруски предназначены для закрепления в специальных патронах или головках и применяются в виде единичного инструмента или в собранном виде. Шлифовальные сегменты крепятся обычно на переходных фланцах, которые устанавливают затем на шпиндель станка. Бруски, кроме того, применяют для ручной обработки при отделочных и заточных операциях.

Лентами и шкурками называют абразивный инструмент, представляющий собой тонкую гибкую основу с закрепленным на ней слоем абразивного зерна. Шлифование лентами и шкурками производится или вручную, или на специальных станках.

Типы шлифовальных кругов и их основные размеры регламентированы ГОСТ 2424—83, который предусматривает ряд типов и несколько сотен типоразмеров. На рис. 13.1 приведены формы сечения и условное обозначение типов шлифовальных кругов. Шлифовальные круги с диаметром отверстия от 1 до 13 мм можно наклеивать на шпильку. Шлифовальные круги с диаметром отверстия от 6 до 20 мм и наружным диаметром до 100 мм закрепляют на шпинделе или оправке станка винтами или гайками. Круги с посадочным отверстием от 10 до 32 мм и наружным диаметром от 32 до 250 мм закрепляют на шпинделе или оправке фланцами. Круги с диаметром отверстия от 32 до 508 мм крепят на переходных фланцах винтами или гайками. Круги формы К наклеивают на переходные фланцы.

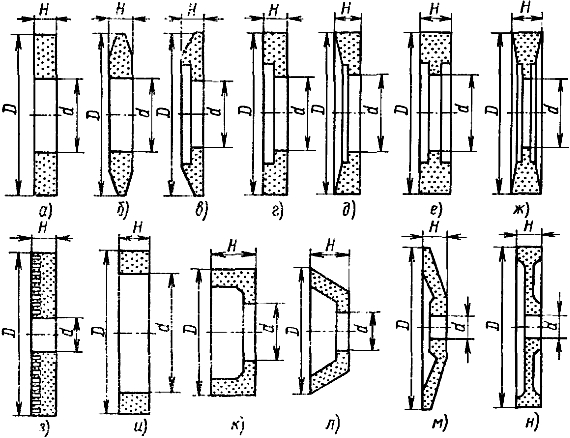

Рис. 13.1 Формы сечений шлифовальных кругов: а — прямого профиля (ПП);, б — с двусторонним коническим профилем (2П), в — с коническим профилем (3П), г — с выточкой (ПВ), д - с коническои выточкой (ПВК), е — с двусторонней выточкой (ПВД), ж — с двусторонней конической выточкой (ПВДК), з — специальный (ПP), и — кольцевой (К), к — чашечный цилиндрической (ЧЦ), л — чашечный конический (ЧК), м - тарельчатый (Т). н — с двусторонней выточкой и ступиней (ПВДС); D — наружный циамегр, H — высота, d — диаметр посадочного отверстия

При креплении кругов необходимо между опорными поверхностями абразивного инструмента и деталями зажимных устройств устанавливать прокладки из картона, резины, войлока или кожи для более равномерного распределения давления на круг.

Алмазные и эльборовые шлифовальные круги классифицируют по ГОСТ 24747—81. В зависимости от формы корпуса, формы и расположения алмазо- и эльборосодержащего слоя, а также от модификации корпуса устанавливают определенные обозначения формы кругов (табл. 13.1).

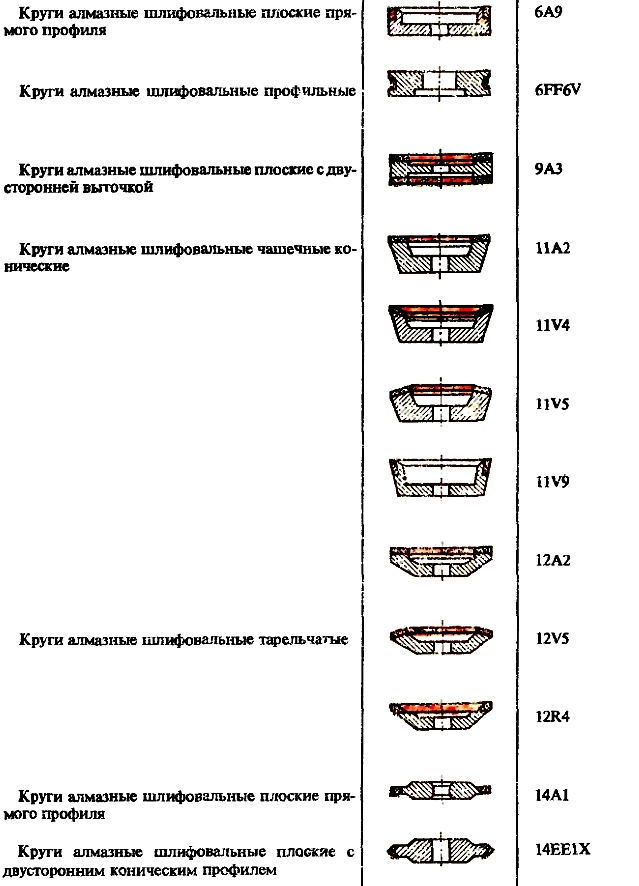

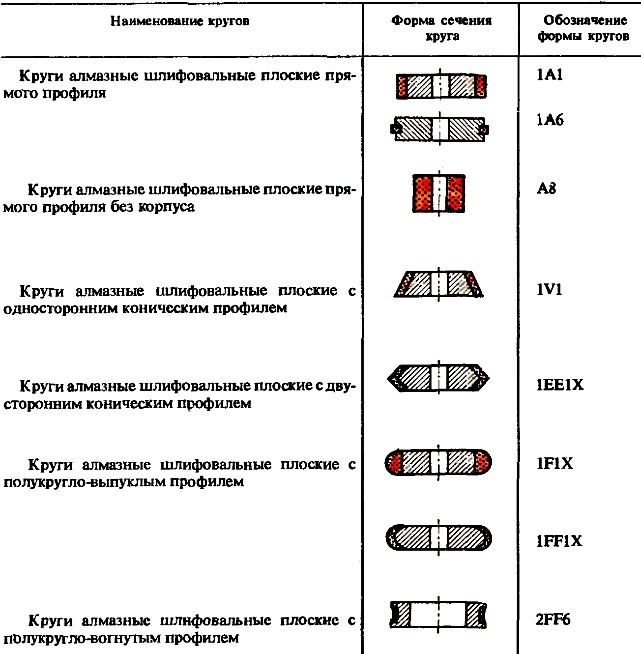

13.1. Обозначения форм алмазных кругов

Первые одна или две цифры (с 1 по 15) в обозначении характеризуют форму сечения корпуса; следующие одна или две буквы (А, АН, В, С, СН, D, DD, Е, ЕЕ, F. FF, G, GG, Н, J, L, LL, М, Р, Q, QQ, R, S, V, Y, U) — форму сечения абразивосодержащего слоя; последующие один или два цифровые и буквенные индексы (1, 1P, 1R, 1V, 1X, 2, 3, 4, 4V, 4X, 5, 5V, 5X, 6, 6V, 6X, 7, 8, 9, 10) обозначают расположение абразивосодержащего слоя на корпусе, а следующие за ними (В, С, Н, Т, М) — модификацию корпуса. При маркировке алмазных и эльборовых кругов индексы модификации корпуса можно опускать.

13.2. Применение основных типов
шлифовальных кругов

Выбор круга по форме и размерам

Форму абразивного инструмента выбирают в зависимости or конструкции станка, крепежных приспособлений и характера выполняемой работы. В табл. 13.2 указаны области применения шлифовальных, а в табл. 13.3 — алмазных и эльборовых кругов различной формы.

13.3. Применение алмазных и эльборовмх кругов

При выборе размеров круга следует брать возможно большие диаметр и ширину, так как это улучшает условия шлифования и снижает стоимость обработки. Верхний предел размеров круга ограничивается конструкцией и размерами станка, иногда — размерами и формой обрабатываемой заготовки.
