Учебное пособие

Шлифовальные работы



8.1. Технологические особенности бесцентрового шлифования

Сущность метода бесцентрового шлифования заключается в том, что заготовка 3 в процессе обработки не закрепляется в центрах, а базируется обрабатываемой (или обработанной ранее) поверхностью на ведущем круге 1 и опорном ноже 2 (рис. 8.1). Шлифовальный круг 4 и ведущий круг 1 вращаются в одном направлении, но с разной окружной скоростью. Окружная скорость ведущего круга в 50—60 раз ниже окружной скорости шлифовального круга. Ведущий круг, как правило, выполняется абразивным на вулканитовой связке, иногда применяют металлические ведущие круги (стальные или чугунные).

Сила трения между шлифовальным кругом и заготовкой меньше, чем с ведущим кругом, поэтому окружная скорость заготовки близка к окружной скорости ведущего круга. Опорная поверхность ножа скошена под углом 20—30° к линии, соединяющей центры шлифовального и ведущего кругов (линии центров), и, как правило, для уменьшения износа армируется твердым сплавом.

Рис. 8.1. Базирование заготовки при шлифовании напроход

Существует три основных метода обработки заготовок на бесцентрово-шлифовальных станках: шлифование напроход с продольной подачей заготовки (рис. 8.2, а); шлифование до упора (рис. 8.2, б); врезное шлифование (рис. 8.2, в).

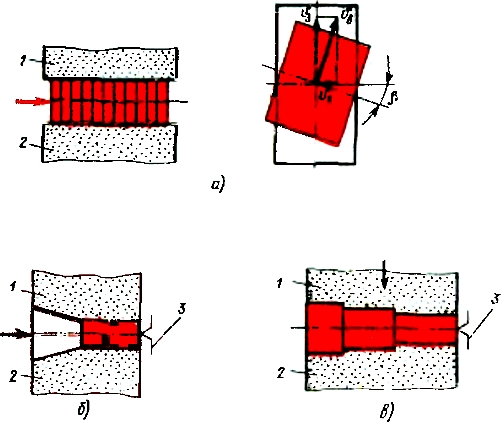

Рис. 8.2. Обработка заготовок на бесцентрово-шлифовальных станках: 1 — шлифовальный круг, 2 — ведущий круг, 3 — упор

Бесцентровое шлифование напроход (рис. 8.2, а) применяется для обработки гладких цилиндрических деталей типа колец подшипников, втулок, поршневых пальцев, толкателей клапанов и др. Для обеспечения продольного перемещения детали ось ведущего круга устанавливается в вертикальной плоскости под углом β = 0—8° к оси шлифовального круга, при этом скорость продольной подачи (м/мин) заготовки vS = vBsinβk, а окружная скорость (м/мин) заготовки vЗ = vBcosβk, где vB— окружная скорость ведущего круга (м/мин); β — угол поворота ведущего круга в вертикальной плоскости (град); k: — коэффициент, учитывающий проскальзывание между ведущим кругом и заготовкой.

При бесцентровом шлифовании до упора (рис. 8.2, б) осевое перемещение заготовки осуществляется до упора, после чего ведущий круг отводится от детали в направлении, перпендикулярном ее оси, и обработанная деталь выгружается из рабочей зоны. Этот способ имеет ограниченное применение, в частности, для деталей с сочетанием цилиндрической и конической поверхностей.

Врезное бесцентровое шлифование (рис. 8.2, в) используется для обработки ступенчатых и профильных заготовок. Сущность метода заключается в том, что заготовка укладывается на нож и ведущий круг, после чего начинается перемещение шлифовального круга на заготовку или заготовки на шлифовальный круг. Ведущий круг при этом устанавливается на угол β = 20—30°, обеспечивая прижим заготовки к торцовому упору. В ряде случаев ведущий круг и опорный нож имеют ступенчатую форму в соответствии с профилем заготовки.
