Учебное пособие

Шлифовальные работы



3.5. Передняя и задняя бабки шлифовального станка

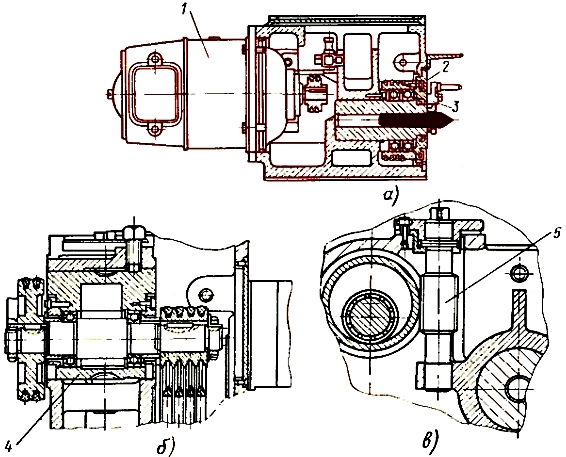

Передняя бабка (рис. 3.10) станка мод. ЗМ151 расположена на столе станка и предназначена для установки и закрепления заготовки, передачи ей вращательного движения круговой подачи. Шпиндель передней бабки (рис. 3.10, а) круглошлифовального станка неподвижен, а вращение заготовка получает от электродвигателя 1 через две клиноременные передачи, планшайбу 2 и поводок 3.

Частота вращения планшайбы регулируется. Натяжение ремней в передаче поддерживается с помощью натяжного ролика (рис. 3.10,6), эксцентриковой втулки 4, поворачиваемой червяком 5 (рис. 3.10, в).

Рис. 3.10. Передняя бабка круглошлифовального станка

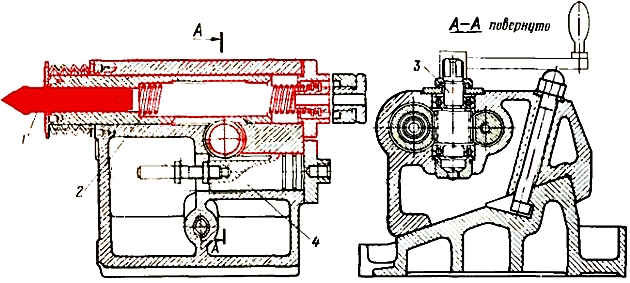

Задняя бабка (рис. 3.11) имеет пиноль, в отверстии которой установлен задний центр 1, поддерживающий второй конец заготовки при ее установке в центрах (передний центр установлен в передней бабке). Осевое усилие при закреплении заготовки обеспечивается пружиной 2. Отвод пиноли производится рукояткой 3 или плунжером 4 с помощью реечной передачи.

Рис. 3.11. Задняя бабка круглошлифовального станка

Устройство других узлов, назначение и принцип работы разнообразных механизмов станков, электрооборудования, гидрооборудования, системы управления и другие технологические вопросы будут раскрываться последовательно в процессе изучения курса.

Контрольные вопросы

  1. Перечислите составные части шлифовального станка и расскажите о их назначении.
  2. Как уменьшают трение в направляющих станка?
  3. Как осуществляется главное движение резания в шлифовальных станках?
  4. Проанализируйте передачу движения с помощью механизмов подач.
  5. Расскажите о назначении и устройстве передней и задней бабок кругло-шлифовального станка.
