Слесарь - сантехник
Учебное пособие



§ 43. Системы канализации зданий

В зданиях устраивают хозяйственно-бытовую, производственную и ливневую (водостоки) канализацию.

Система внутренней хозяйственно-бытовой канализации (рис. 74) состоит из приемников сточных вод, собирающих загрязненную воду и отводящих ее в канализационную сеть, гидравлических затворов, предотвращающих попадание вредных газов из канализационной сети в помещение, внутренней канализационной сети и выпусков.

Рис. 74. Элементы системы внутренней канализации:
1 — выпуск; 2 — установка для предварительной очистки производственных стоков (песколовка, жироулавливатель и др.); 3 — приемники производственных сточных вод; 4 — отводные линии; 5 — канализационные стояки; 6 — вытяжки; 7 — санитарные приборы; 8 — контрольный колодец; 9 — колодец на уличной сети водоотведения; 10 — дворовая канализация

Внутренняя канализационная сеть собирает и отводит сточные воды от приемников сточных вод через колодец в дворовую сеть. Сточные воды из здания обычно отводятся в колодец наружной канализационной сети самотеком. Если отметка колодца наружной сети выше отметки выпуска, то в систему дополнительно входит установка для перекачки сточных вод. Сточные воды, которые нельзя сбрасывать в наружную сеть, проходят предварительную обработку на установках для очистки (рис. 75).

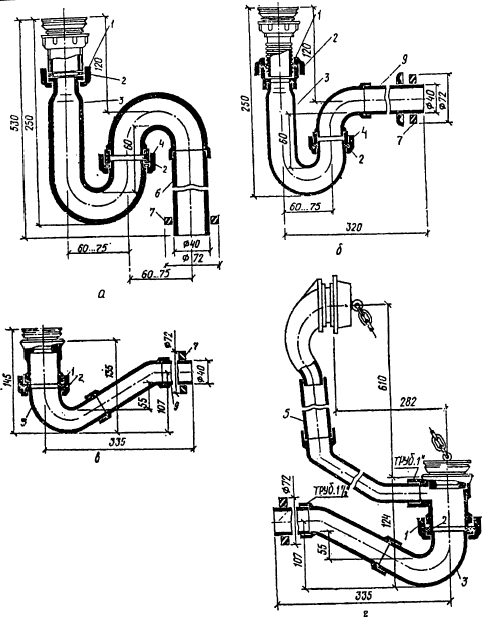

Рис. 75. Сифоны с выпуском типов:
а — двухоборотный пластмассовый для умывальников и моек; б — прямой пластмассовый; в — прямой пластмассовый для мелких душевых поддонов; г — прямой чугунный с латунным выпуском и переливом для ванн и глубоких душевых поддонов; 1 — гайка накидная; 2 — прокладка; 3 — корпус сифона; 4 — гайка; 5 — труба переливная; 6 — отвод вертикальный; 7 — шайба упорная для присоединения к чугунным фасонным частям канализации; 8 — патрубок переходной; 9 — отвод горизонтальный

Санитарные приборы (ванны, умывальники, мойки), устанавливаемые в системе хозяйственно-бытовой канализации, собирают загрязненную воду, образовавшуюся в процессе жизнедеятельности людей.

Ванны изготовляют из чугуна, стали и внутренние поверхности покрывают эмалью. В лечебных учреждениях применяют керамические ванны. В настоящее время ванны делают и из пластмасс.

Чаша ванны в плане имеет прямоугольную форму, иногда закругленную с одной стороны. Вместимость ванны — 100—200 л; размеры в плане — 1700 х 750 мм, глубина чаши — 400—460 мм. Выпускают ванны уменьшенных размеров — 1500x700 мм. Кроме вышеописанных ванн, выпускают сидячие ванны, глубокие поддоны.

Арматуру ванны (наполнительную и сливную) устанавливают в торце ванны со стороны ног купающегося. Сливной арматурой ванны служит выпуск (Dy 40 мм), закрываемый пробкой, переливная труба (Dy 25 мм) и перелив. Выпуск и переливная труба соединяются под дном ванны тройником, к которому присоединен гидрозатвор (напольный сифон) для ванны.

Души выполняют в виде душевых кабин размером в плане 900 х 900 мм, отделенных от помещения водонепроницаемой перегородкой или занавесом высотой не менее 1,8 м. Душевые кабины могут быть угловые и круглые. Загрязненная вода от душа собирается поддоном, изготовленным из чугуна или стали и покрытым эмалью. Форма и размеры поддона повторяют форму кабины. В углу поддона расположен выпуск (Dy 40 мм) и гидрозатвор.

Умывальники изготовляют из фарфора, фаянса или пластмассы следующих размеров, мм: 400 x 500 x 135; 500 х 420 х 150; 600 х 450 х 150; 650 х 500 х 150; 700 х 600 х 150. Форма умывальников может быть прямоугольная, полукруглая, овальная, трапециевидная. Умывальники комплектуются туалетными кранами или смесителями для умывальников. Для отвода воды в центре умывальника расположен выпуск Dy 32 мм, соединяющий чашу умывальника и гидрозатвор. Для зданий с повышенной степенью отделки выпускают умывальники на постаменте, в котором расположены гидрозатвор и трубы. Чтобы уменьшить намокание необлицованных стен от брызг, у некоторых умывальников задний борт-спинка приподнят.

Рис. 76. Умывальник овальный

Индивидуальные гигиенические души-биде выполнены в виде керамической чаши, устанавливаемой на полу или закрепляемой на стене (консольной). В полый борт чаши подается теплая вода из смесителя для его обогрева. Чаша биде оборудуется выпуском Dy 32 мм, к которому присоединяется гидрозатвор.

Мойки собирают загрязненную воду, образующуюся при подготовке пищевых продуктов, мытье посуды и столовых приборов. Мойки, которые изготовляют из чугуна и листовой стали и покрывают стекловидной эмалью, могут быть с одним или двумя отделениями, оборудованными настольным или настенным смесителем. В центре (под изливом смесителя) или в углу чаши размещен выпуск (Dy 40 мм), к которому присоединяется гидрозатвор. Мойки устанавливают на подстолье, являющемся элементом кухонной мебели.

Рис. 77. Мойки стальные эмалированные:
а — унифицированная с одной чашей (на кронштейнах); б — с двумя чашами (встраиваемая)

Унитазы, изготовляемые из фарфора или фаянса и покрытые глазурью, состоят из чаши, которая плавно переходит в гидрозатвор. Верхняя часть чаши — борт — уширена и загнута внутрь, что предотвращает выплескивание воды при ополаскивании чаши. В торцовой части чаши под бортом размещается водораспределительное устройство, которое подает воду для смыва загрязнений и ополаскивания внутренних поверхностей унитаза. В верхней части унитаза за водораспределительным устройством находится патрубок, который служит для присоединения промывного устройства. Выпуск (Dy 85 мм) в нижней части унитаза обеспечивает присоединение его к канализационной сети.

Унитазы изготовляют размерами 460 х 360 х 400 мм козырькового, тарельчатого и воронкообразного типов. Для монтажа на стене помещения применяют консольные унитазы

Для детских и школьных учреждений выпускают унитазы уменьшенных размеров — 405 х 290 мм, высотой 330 мм. Чтобы можно было присоединить унитазы к различным подводкам, их изготовляют с прямым и косым выпусками. Первые присоединяют к подводкам, проложенным в полу или под полом; вторые — к подводкам, находящимся над полом помещения (рис. 78).

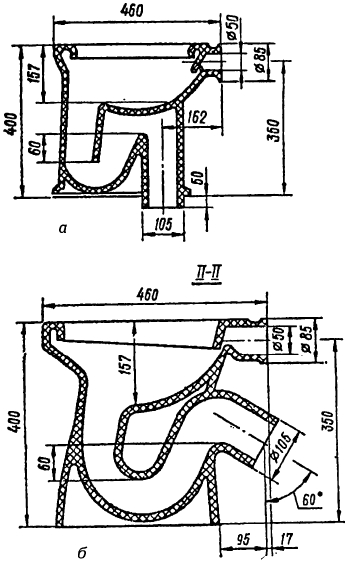

Рис. 78. Унитазы тарельчатые:
а — с прямым выпуском; б — с косым выпуском

Промывные устройства выполняют в виде емкостей (смывные бачки) или арматуры, подающей воду непосредственно из водопроводной сети (смывные краны).

Смывные бачки устанавливают непосредственно на унитазе или на стене. Корпус бачка изготовляют из керамики, чугуна, пластмассы. В качестве наполнительной арматуры в бачках используются поплавковые клапаны. Низкорасполагаемые бачки устанавливают на высоте менее 300 мм над унитазом или на приставной или цельноотли-той полочке, закрепляемой болтами. Среднерасполагаемые бачки размещают на высоте до 800 мм, а высокораспола-гаемые — на высоте до 1400 мм. Бачки соединяются с унитазом стальными и пластмассовыми трубами.

Смывной бачок с донным клапаном низкорасполагаемый состоит из корпуса с крышкой. На дне корпуса установлены перелив, предотвращающий переполнение бачка, и седло, закрываемое резиновым клапаном (грушей), который тягой соединен с кнопкой пуска. Работает бачок следующим образом. При воздействии на кнопку пуска тяга с клапаном поднимается и вода через седло поступает на смыв. После снятия усилия с кнопки клапан продолжает плавать на поверхности воды, пока бачок не опорожнится. После этого клапан опускается на седло, закрывая его (рис. 79).

Рис. 79. Бачок смывной керамический, с верхним пуском, с непосредственным присоединением к унитазу:
1 — корпус; 2 — крышка; 3 — арматура спускная; 4 — клапан поплавковый; 5 — перелив

Сифонирующий бачок снабжен гофрированным (гибким) пластмассовым сифоном, соединенным ниткой с ручкой пуска. При нажатии на ручку пуска сифон наклоняется и погружается под уровень воды, при этом вода поступает в сифон и заряжает его. При движении воды с большой скоростью между дном бачка и устьем сифона образуется пониженное давление, удерживающее сифон в согнутом положении до полного опорожнения бачка. При неисправности наполнительной арматуры избыток воды переливается через нижний край сифона.

Поршневой сифонирующий бачок оборудован сифоном с камерой, в которой расположен поршень с резиновой шайбой. Поршень соединен штоком с рычагом пуска. При нажатии на рычаг пуска поршень поднимается и выталкивает воду из камеры в сифон, при этом сифон заряжается и сбрасывает воду из бачка в унитаз.

Смывные краны полуавтоматического действия устанавливают на высоте 0,8—1,2 м от пола и соединяют с прибором смывной трубой Dy 32—25 мм.

Трапы собирают загрязненную воду с пола помещения или от технологического оборудования. Они состоят из корпуса, в котором находится перегородка, образующая гидравлический затвор. Сверху трап закрыт съемной крышкой, задерживающей крупные загрязнения. Трапы изготовляют из чугуна (с асфальтированной или эмалированной внутренней поверхностью) или пластмассы. Выпуск трапа может быть направлен вниз — прямой выпуск — для соединения с трубой, проходящей под полом, или вбок — косой выпуск — для присоединения к трубе, уложенной в полу (рис. 80).

Рис. 80. Трап с косым выпуском

Гидравлические затворы (сифоны) устанавливают после каждого санитарного прибора, кроме приборов, в конструкции которых предусмотрен гидрозатвор. Вредные газы из системы канализации задерживаются в гидрозатворе слоем воды высотой 50—70 мм, который образуется в изгибе трубопровода — U-образные гидрозатворы — или между двумя цилиндрами — бутылочные гидрозатворы. Незасоряемость сифонов обеспечивается большим проходным сечением и гладкой внутренней поверхностью (эмалированной или асфальтированной). Для прочистки гидрозатворов и примыкающих к ним участков предусматриваются отверстия, закрываемые крышками (сифоны-ревизии) или пробками.

Двухоборотные гидрозатворы устанавливают с мойкой, умывальниками, писсуарами, напольными чашами.

Бутылочные сифоны монтируют с умывальниками, мойками, биде, ножными ваннами. Для ванн выпускают сифон небольшой высоты, который имеет тройник для присоединения переливной трубы.

Сифоны изготовляют из чугуна или пластмассы. Для умывальников выпускают бутылочные сифоны из латуни, хромированные снаружи.

Внутренняя канализационная сеть состоит из подводок (отводных трубопроводов), которые собирают сточные воды от санитарных приборов и присоединяются к их гидрозатворам; стояков, представляющих собой вертикальные трубопроводы, которые собирают стоки от подводок и транспортируют их в нижнюю часть здания; горизонтальных линий, которые собирают стоки от стояков и транспортируют их к выпуску, отводящему стоки в дворовую канализационную сеть; вытяжной части и устройств для прочистки.

Вытяжная часть служит для предотвращения отсасывания воды из гидрозатворов при образовании вакуума в стояке во время сброса жидкости и вентиляции внутренней и наружной сети. Вытяжную часть устраивают в виде трубы, которая является продолжением стояка и выходит на кровлю здания. Чтобы уменьшить количество вытяжных частей на кровле, несколько стояков объединяют сборным трубопроводом, от которого выводят одну трубу на кровлю.

Для монтажа внутренней канализационной сети применяют чугунные, пластмассовые, асбестоцементные безнапорные трубы. Для присоединения стояков, боковых ответвлений, поворотов используют фасонные соединительные части. Устройства для прочистки сети, предназначенные для устранения засоров, выполняют в виде ревизий, прочисток.

Ревизии, монтируемые на вертикальных и горизонтальных участках трубопроводов, позволяют прочищать их в обоих направлениях. Ревизия представляет собой люк в трубе, закрываемый крышкой и резиновой прокладкой, которые притягиваются к корпусу двумя или четырьмя болтами. При подземной прокладке труб над ревизией устраивают смотровые колодцы, закрываемые крышкой.

Прочистки устанавливают в местах, где требуется прочистка труб только в одном направлении. Прочистки выполняют в виде косого тройника и отвода 135° или двух отводов 135°, обеспечивающих плавный вход прочищающего каната в трубу. Прочистка закрывается заглушкой.
