§ 33. Внутренний водопровод здания

Внутренний водопровод предназначен для бесперебойной подачи воды из наружной сети и распределения ее между потребителями внутри здания или группы зданий.

В микрорайонах вода из наружной сети через ввод подается в центральный тепловой пункт (ЦТП), откуда по квартальной сети транспортируется к группам зданий или отдельным домам.

При застройке малыми кварталами (до 5 га) вводы отдельных зданий присоединяют непосредственно к распределительной сети.

Для того чтобы уменьшить строительные и эксплуатационные затраты на монтаж хозяйственно-питьевого, противопожарного, производственного, поливочного водопроводов, их объединяют, монтируя хозяйственно-питьевые-противопожарные, производственно-противопожарные и т. д.

По температуре транспортируемой воды различают водопроводы холодный и горячий (50—75°С).

Внутренний водопровод холодной воды включает в себя следующие основные элементы: ввод, водомерный узел, установки для повышения давления, запасные и регулирующие емкости, водопроводную сеть, трубопроводную и водоразборную арматуру (рис. 52).

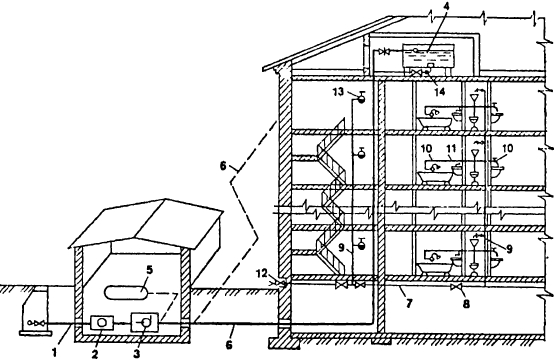

Рис. 52. Элементы системы внутреннего холодного водоснабжения:
1 — ввод; 2 — водомерный узел; 3 — установка для повышения давления; 4, 5 — запасные и регулирующие емкости: соответственно водонапорный и гидропневматический баки; 6 — квартальная сеть; 7 — магистральный трубопровод внутренней сети; 8 — трубопроводная арматура; 9 — распределительные трубопроводы (стояки); 10 — водоразборная арматура; 11 — подводка к приборам; 12 — поливочный кран; 13 — пожарный кран; 14 — обратный клапан

Ввод представляет собой трубопровод, соединяющий наружную сеть с водомерным узлом. Водомерный узел, где измеряется количество воды, поступающей в здание, состоит из водосчетчика и арматуры, необходимой для его отключения и проверки. Установки для повышения давления увеличивают давление во внутренней сети, когда гарантийное давление в наружной сети меньше требуемого для подачи воды всем высокорасположенным и удаленным потребителям.

Запасные и регулирующие емкости создают запас воды в системе, необходимый для бесперебойного снабжения потребителей при аварии или в случае несоответствия режимов подачи воды наружной сетью и водопотребления в здании. Емкости выполняют в виде водонапорных баков, размещаемых в самой высокой точке здания, или гидропневматических баков, располагаемых в нижней части здания на уровне земли или ниже.

При снабжении водой группы зданий, питающихся от одного ввода, водопроводные сети разделяются на внутренние и квартальные. Внутренние сети распределяют воду каждому потребителю, расположенному внутри одного здания. Квартальные сети подают воду от водомерного узла к внутренним сетям отдельных зданий.

Трубопроводная арматура служит для управления потоком воды, а водоразборная — для регулирования подачи воды потребителям.

Схема внутреннего водопровода определяется требованиями к бесперебойности подачи воды, соотношением давления в наружной сети и давления, требуемого для надежной работы внутреннего водопровода здания (рис. 53).

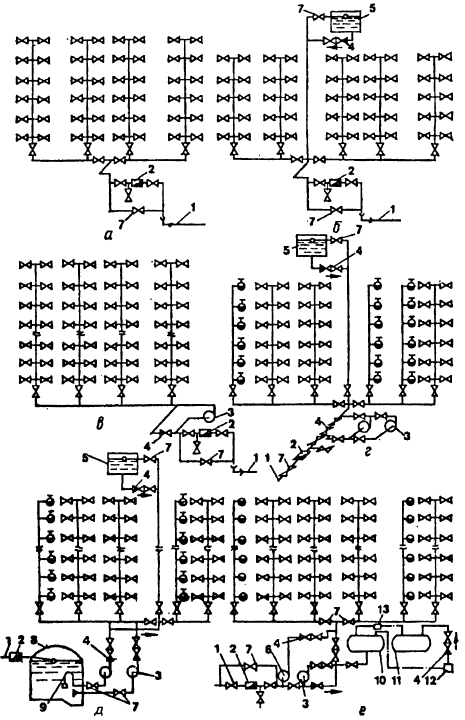

Рис. 53. Схемы внутренних водопроводов жилых и общественных зданий:
а — простая; б — с регулирующей емкостью; в — с постоянной и периодической подкачкой воды; г — с регулирующей емкостью и повысительными насосами; д — с повысительными насосами, запасными емкостями и с разрывом струи воды; е — с повысительными насосами и гидропневматическими баками; 1 — ввод; 2 — водомерный узел; 3 — хозяйственно-питьевой насос; 4 — обратный клапан; 5 — водонапорный бак; 6 — пожарный насос; 7 — вентиль; 8 — запасной приемный резервуар; 9 — устройство для срыва вакуума; 10 — водяной пневматический бак; 11 — воздушный пневматический бак; 12 — компрессор; 13 — редукционный клапан

Схему ввод — водомер — сеть — арматура применяют в том случае, если давление в наружной сети всегда больше давления, требуемого для подъема воды к самому высокорасположенному и удаленному потребителю в здании.

Схему с регулирующей емкостью используют, когда давление в наружной сети меньше требуемого в течение нескольких часов в сутки (обычно в период наибольшего водопотребления) и в случае большой неравномерности водопотребления. В период повышенного давления в наружной сети вода накапливается в емкости и в часы уменьшения давления ниже требуемого подается потребителям из емкости. Данная схема служит также для создания запаса воды, необходимого для бесперебойной работы внутреннего водопровода, например, если наружная сеть не обеспечивает подачу воды в заданном количестве, в противопожарных водопроводах для хранения неприкосновенного запаса, а также в банях, прачечных и на предприятиях.

Схему с установкой для повышения давления применяют при постоянном или длительном недостатке давления в наружной сети и небольшой неравномерности водопотребления. Эта схема может быть использована и при периодическом недостатке давления в наружной сети. При этом установка для повышения давления (насосы) включается автоматически или вручную в периоды уменьшения давления в наружной сети ниже требуемого.

Схему с емкостью и установкой для повышения давления используют при большой неравномерности водопотребления, необходимости иметь запас воды в системе при длительном или постоянном недостатке давления в наружной сети. Совместное использование установки для повышения давления и регулирующей емкости позволяет применять баки минимальных размерив даже при большой неравномерности потребления.

Схемы зонного водопровода применяют в зданиях высотой более 50 м (17 этажей и более), когда давление во внутренней сети превышает допустимое — 0,6 МПа. Такие схемы могут быть параллельными и последовательными. Параллельная схема более надежна в работе, но имеет большую протяженность, чем последовательная.
