Слесарь - сантехник
Учебное пособие



§ 1. Гибка труб

Прокладка трубопроводов санитарно-технических систем на строительном объекте требует изменения направления трубопроводов, обхода конструкций и других трубопроводов. В этих случаях на монтаже используют гнутые детали (рис. 1). Главное свойство этих деталей по сравнению с литыми (фасонными) частями заключается в плавности перехода, создании меньших сопротивлений при движении жидкости, пара и газа, в отсутствии дополнительных соединений.

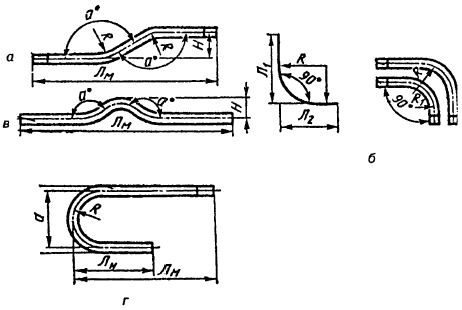

Рис. 1 . Гнугые детали:
а - отступ (утка); б - отводы; в - скоба; г - калач

Виды гнутых деталей: отводы, отступы (утки), скобы, калачи и компенсаторы.

Отступ — деталь с двумя изогнутыми частями, обычно под углом 135° (рис. 1а). Ее применяют в тех случаях, когда присоединяемая деталь лежит не на одной оси с трубопроводом, а также при обходе препятствия. Расстояние между осями отогнутых концов трубы называют вылетом.

Отвод — изогнутая под определенным углом деталь, которая используется при изменении направления трубопровода (рис. 1б). Отводы бывают крутоизогнутые, с минимальным радиусом поворота, складчатые также с малым радиусом поворота, и обычные.

Скоба — деталь с тремя изогнутыми частями (рис. 1в). Ее используют при обходе другого трубопровода.

Калан — деталь с поворотом в форме полуокружности (рис. 1г). Калач заменяет два отвода, и его используют чаще всего для соединения двух отопительных приборов, расположенных один над другим. Расстолние между осями концов калача равно двум радиусам.

Компенсатор — это деталь П-образной формы. Он служит для уравновешивания температурных удлинений трубопровода.

При гибке металл подвергается растяжению по наружной части, а по вогнутой — сжатию. В результате этого толщина стенки выпуклой части уменьшается, а вогнутой — увеличивается. В процессе гибки в месте изгиба образуется овальность трубы (труба сплющивается). Овальность не должна превышать 10°. На вогнутой части трубы может появиться волнистость, ее величина не должна быть выше 3°

Гнутые детали изготовляют в определенной последовательности: сначала трубы размечают, потом отрезают и затем гнут.

При разметке используют измерительный и разметочный инструмент: метр, мел или чертилку. На специализированных заготовительных предприятиях применяют разметочно-отрезные устройства, которые сделаны в виде разметочного стола с трубоотрезным станком. Длину заготовки для гнутой детали определяют по таблицам.

Отрезку труб выполняют вручную ножовкой, труборезом или механизированным способом с помощью трубореза. На специализированных предприятиях применяют трубоотрезные станки, на которых труба перерезается диском.

Гибка труб производится в холодном или горячем состоянии на ручных и приводных станках. Трубы больших диаметров нагревают, что позволяет снизить усилие, необходимое для изгиба, и предотвратить разрывы стенок трубы, так как металл при нагреве становится более пластичным.

При гибке труб диаметром до 32 мм тщательно подбирают размеры гибочных роликов и оправок; трубы большего диаметра гнут, набивая их сухим кварцевым песком. Радиусы гиба должны быть больше минимально допустимых (2—3,5 наружного диаметра трубы).

Шовные трубы гнут так, чтобы исключить повреждение шва, — шов располагают в месте наименьших деформаций материала трубы, т. е. по средней линии изгиба или несколько внутрь него.

Гибку труб в холодном состоянии осуществляют на ручном станке СТВ, предназначенном для труб диаметром до 20 мм при радиусе гиба не менее 50 мм. Трубу вставляют между роликами. Поворачивая рукоятку с подвижным роликом, трубу изгибают вокруг неподвижного ролика на заданный угол. После этого рукоятку возвращают в первоначальное положение и вынимают трубу (рис. 2).

Рис. 2. Ручной трубогиб СТВ:
1 - поворотный ролик; 2- доска верстака; 3 - серьга для изгибаемой трубы

Применяют также комбинированные станки Вольнова с тройными роликами для гибки на одном станке труб диаметром 15, 20 и 25 мм. Станки оборудуются кругом с делениями по 5° в каждом.

Трубогибочные станки с винтовым и гидравлическим приводами позволяют снизить мускульное усилие, необходимое для гибки. Для гибки труб различных диаметров станки снабжаются сменными секторами (рис. 3).

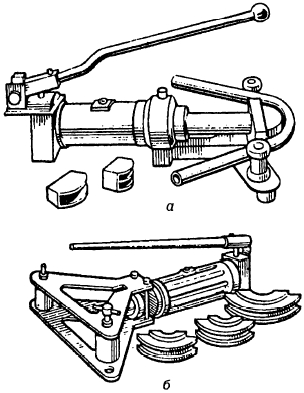

Рис. З. Ручные гидравлические трубогибы типа ТГР-З/4 (а) и ТГР-2 (6)

На специализированных предприятиях процесс гибки механизирован.

Гибку труб в горячем состоянии производят путем нагрева места изгиба и последующего поворота конца трубы вокруг оправки. При этом изгибаемую трубу набивают песком и один ее конец закрепляют в прижиме или тисках. Радиус изгиба применяют не менее диаметра трубы, а длину нагреваемой части при угле поворота 90° — не менее 6 диаметров, 60° — 4 диаметра, 45° — 3 диаметра (рис. 4).

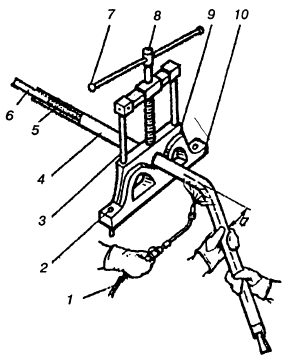

Рис. 4. Гибка трубы в горячем состоянии на прижиме:
1 - горелка; 2 - болт крепления прижима; З - колонна; 4 - изгибаемая труба; 5 - песок; 6 - пробка; 7 - рычаг; 8 - прижимной винт; 9 - призма; 10 - корпус

При гибке трубопроводов диаметром более 50 мм в некоторых случаях применяют складчатые отводы, на внутренней поверхности которых металл деформируется в складки. Их делают так: на трубе намечают места нагрева и образования складок. Затем оба конца трубы закрывают деревянными пробками, укладывают на стенд, нагревают место первой складки, после чего изгибают трубу до образования первой складки. Ее охлаждают и приступают к образованию следующей и т. д. до получения отвода требуемого угла.

Отдельные детали трубопроводов изготовляют методом штамповки. Ее применяют в целях повышения качества и сокращения трудовых затрат при заготовке стандартных деталей санитарно-технических систем. Подготовленные трубы укладывают на матрицу гидравлического пресса и путем обжатия пуансоном трубам придают требуемую форму. Штампованные детали имеют одинаковые размеры отдельных частей и лучший вид по сравнению с деталями, которые обрабатывались на трубогибочных станках.

Так, из стальных бесшовных труб изготовляют крутоизогнутые отводы с радиусом изгиба, равным 1,5—2 диаметрам трубы, тройники, переходы. Концы деталей обрабатывают под сварку.

Гибку пластмассовых труб выполняют в нагретом состоянии на трубогибочных станках или шаблонах, закрепляемых в специальных приспособлениях (рис. 5). Трубы нагревают воздухом в электропечах или ваннах, заполненных глицерином. Режим нагрева зависит от материала труб и толщины стенок.

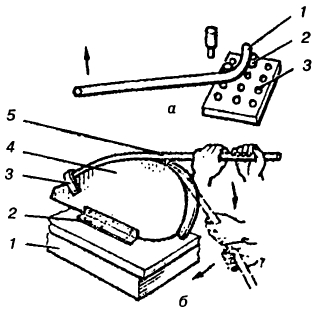

Рис. 5. Гибка пластмассовых труб:
а - на штырях ( 1 - труба; 2 - штырь; З - плита); б - на шаблоне ( 1 - верстак; 2 - уголок; 3- скоба; 4 - шаблон; 5 - труба)

Стенки пластмассовых труб могут смяться. Чтобы этого не произошло, в трубу до нагрева помещают наполнители: резиновый жгут, гибкий металлический или резиновый шланг, набитый песком. Наружный диаметр жгута или шланга должен быть на 1—2 мм меньше внутреннего диаметра изгибаемой трубы. Резиновый шланг с песком рекомендуется применять при гнутье труб диаметром более 50 мм. Наполнять трубы песком не следует, так как в дальнейшем требуется очистка внутренней поверхности труб от прилипшего песка.

Можно гнуть трубы без наполнителя, если отношение толщины стенки к ее наружному диаметру составляет не менее 0,06, а также если радиус гнутья более 3,5—4 наружных диаметров трубы.

При изготовлении отводов угол изгиба увеличивают на 9—10° больше, так как труба несколько разгибается после снятия ее с шаблона или приспособления. Пластмассовые трубы после гибки охлаждают до температуры 28°С сжатым воздухом или водой в фиксированном положении.

Меры безопасности при гибке труб. Верстак должен быть свободен от посторонних предметов в радиусе не менее 2 м. Трубу необходимо закреплять в гибочном устройстве прочно. Рычаг следует двигать от себя, менять и регулировать положение рабочих роликов можно только после полной остановки станка и при отключенном двигателе. Гнуть трубы надо только теми роликами, которые предназначены для данного диаметра труб. При гибке длинных труб надо следить, чтобы их концы не задели работающих рядом.

При гибке труб горячим способом поверхность трубы и песок должны быть сухими. Рабочий должен выполнять гибку труб в рукавицах. При нагреве и гибке нельзя находиться в конце трубы напротив пробок.
