Смывные бачки

Смывные бачки изготавливают из фаянса, чугуна, пластмасс. Для наполнения водой бачки оборудуют поплавковыми клапанами, изготовляемыми из латуни или пластмасс.

Назначение смывного бачка — накопление расчетного запаса воды, регулируемого поплавковым клапаном, расположенным сверху (верхний пуск) и сбоку (боковой пуск) (рис. 43, 44). Низкорасполагаемый от пола полуавтоматический керамический бачок имеет спусковой клапан, поплавочный клапан и спускную арматуру. При нажатии на ручку опускного рычага груша спускного клапана поднимается и всплывает, а вода через отверстие в штуцере устремляется в унитаз. С понижением уровня воды в бачке груша опускается, засасывается в отверстие штуцера и закрывает его. Одновременно опускается поплавок, открывается поплавковый клапан, и вода поступает в бачок, заполняя его до определенного уровня.

Устройство сливных бачков с боковым подводом воды

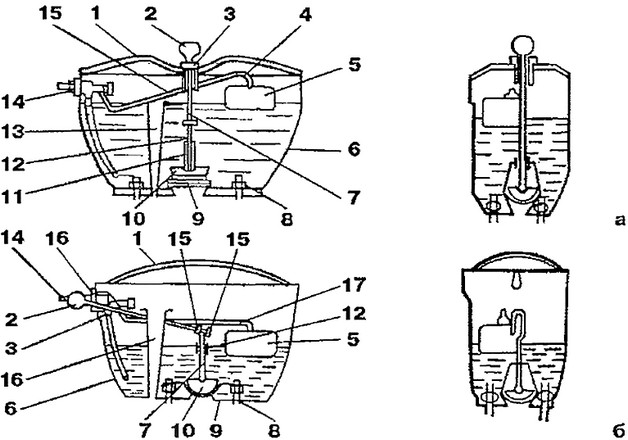

Рис. 43. Устройство сливных бачков с боковым подводом воды:
а — с верхним пуском; б — боковым пуском; 1 — крышка бачка; 2 — кнопка пуска; 3 — гайка; 4 — рычаг клапана; 5 — поплавок; 6 — корпус; 7 — тяга; 8 — крепление к унитазу; 9 — седло; 10 — клапан; 11 — крепление клапана; 12 — направляющие; 13 — перелив; 14 — подвод воды; 15 — шайба; 16 — поплавковый клапан; 17 — рычаг поплавка

Смывной бачок с нижней подводкой воды

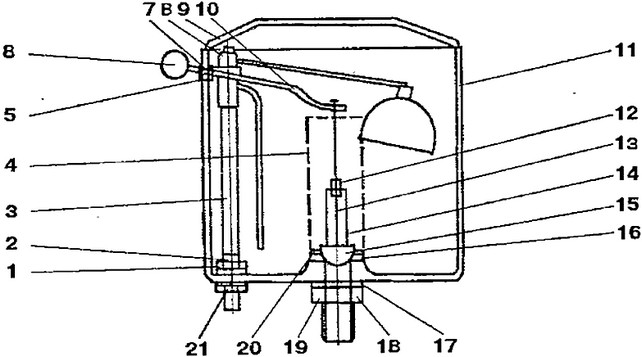

Рис. 44. Смывной бачок с нижней подводкой воды:
1 — резиновая прокладка и металлическая шайба; 2, 5, 21 — контргайки; 3 — стойка; 4 — перелив; 6 — ручка; 7 — втулка механизма спуска; 8 — вертикальный поплавковый клапан; 9 — крышка бачка; 10 — рычаг; 11 — корпус бачка; 12 — втулка; 13 —тяга; 14 — дуга; 15 — груша; 16 — резиновая прокладка седла; 17 — резиновая прокладка; 18 — металлическая шайба; 19 — гайка седла; 20 — седло

В среднерасполагаемом от пола пластмассовом бачке спускная арматура с поршневым сифоном состоит из стакана с дном в виде решетки, перекрываемой мембраной из полиэтиленовой пленки, центральной трубы и установленного на ней колокола с поплавком. При нажатии на спускную кнопку колокол, опускаясь, заряжает сифон и приводите действие бачок.
