Операции ручной ковки



Скручивание

Изготовление поковок доя деталей типа коленчатых валов, спиральных перьевых сверл и других осуществляется с использованием операции скручивания, которая заключается в повороте одной части заготовки относительно другой вокруг продольной оси. Использование скручивания во многих случаях позволяет ковать отдельные участки поковки в одной плоскости, что весьма удобно, а затем разворачивать эти части на разные углы.

Основные приемы выполнения операции скручивания при ручной ковке. Скручивание заготовок в форме тонких полос осуществляют вручную, зажав концы нагретой заготовки клещами (рис. 6.23, а). Деформируемая заготовка должна иметь одинаковое сечение по длине и равномерное распределение температуры. Скручивая полосу несколько раз, получают поковку — заготовку, например, будущего спирального сверла. Полосу можно скручивать и с одного конца, тогда второй конец закрепляют в слесарных тисках.

Скручивание полосы или прутка некруглой формы удобно выполнять с помощью воротка с двумя рукоятками (рис. 6.23,б), имеющего в центральной части отверстие, по форме и размерам соответствующее профилю заготовки. Более универсальным является вороток со специальной планкой, с помощью которой заготовка болтами зажимается в корпусе воротка.

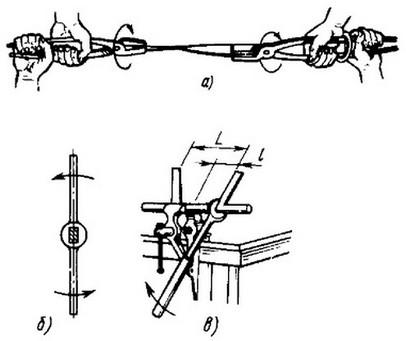

Рис. 6.23. Различные приемы (в выполнения скручивания а...в)

Изготовление поковок типа передаточного вала с развилинами (рис. 6.23, в) осуществляется в две стадии. Сначала изготовляют поковку вала с развилинами в одной плоскости. Затем один конец поковки зажимают в тисках, а второй с помощью вилки или воротка скручивают так, чтобы развилины развернулись друг относительно друга на требуемый угол. При скручивании заготовки большого сечения на вилку надевают надставку в виде трубы. Скручивание на большой угол сопровождается заметным уменьшением длины заготовки в зоне скручивания и, кроме того, возможно появление продольных трещин на металле (последнее особенно характерно для заготовок из низкопластичных сплавов) .

Участок, подвергаемый скручиванию, должен иметь одинаковые поперечные размеры на всей длине. Поверхность деформируемого участка должна быть гладкой, без складок, трещин, глубоких царапин. Так, при изготовлении деталей ответственного назначения скручиваемый участок заготовки должен быть предварительно обработан на токарном станке. Подготовленную дня скручивания заготовку или только ее деформируемую часть нагревают равномерно по сечению и дпине до температуры максимальной пластичности (как правило, до температуры начала ковки Тн). Для того чтобы после скручивания поковку при остывании не коробило, а также дня снижения остаточных напряжений поковку следует охлаждать медленно, а еще лучше подвергнуть ее дополнительному отжигу.

С увеличением площади поперечного сечения заготовки необходимый для скручивания крутящий момент увеличивается. Скручивание заготовок большого сечения выполняют машинной ковкой.

Дефекты при скручивании. Операция скручивания в отличие от других операций основана на деформации одних слоев металла под действием других, расположенных на значительном расстоянии от первых. Например, металл в серединной части заготовки деформируется под действием крутящего момента, приложенного на расстоянии L от места деформации (рис. 6.23, в). Такая особенность операции может привести к дефекту в виде неравномерности деформации металла по длине. Чтобы металл деформировался одинаково на всех участках, необходимо отковать исходную заготовку, имеющую на всей длине одинаковое поперечное сечение. Аналогичный дефект может возникнуть в случае подстывания отдельных участков заготовки.

Неточность расстояния L между развилинами (см. рис. 6.23, в) возникает в том случае, если заготовку предварительно отковали без учета уменьшения длины скручиваемого участка.

Отклонение от параллельности развилин может быть вызвано искривлением продольной оси поковки в процессе скручивания, поэтому при выполнении операции следует следить за прямолинейностью поковки по длине. Лучшие результаты достигаются при скручивании заготовки бородком с двумя симметричными рукоятками.

Трещины на поверхности поковки могут образовываться и при достаточно высокой пластичности металла, если качество поверхности было низким. Имеющиеся дефекты, например волосовины, незаметные трещины, при скручивании раскрываются и приводят к браку. Во избежание этого исходные заготовки для скручивания должны иметь высокое качество поверхности и быть предварительно прокованными с достаточной степенью деформации.
